滚齿——齿轮加工里最常见的切齿方式。简单？你要真这么觉得，那迟早得交学费。我在车间干了十年，从刚开始看着滚刀转就发懵，到现在能闭着眼听声音判断切削状况，中间踩过的坑、崩过的刃，数都数不过来。今天就跟你聊聊，这些破事儿到底是怎么发生的，怎么躲。

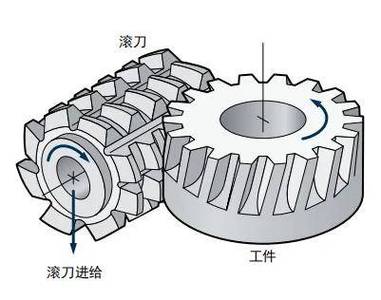

滚刀的选择与刃磨——细节决定成败
新刀上机，光看牌号就下单？太天真了。涂层、基体、头数、螺旋升角……哪一个没选对，都够你喝一壶的。我最初用过一把普通TiN涂层的滚刀，加工40Cr调质件，没干多少件就发现齿面拉伤，一查，涂层磨没了。后来换成TiAlN，寿命直接翻两番。还有头数，为了提高效率用双头刀，结果齿距累积超差，原来机床主轴窜动大，多齿同时切削的轴向力一叠加，工件端跳就出来了。所以啊，选刀不光要看工件材料，还得摸清自家机床的刚性底子。
刃磨，更是要命。你以为随便磨磨就行？滚刀前刀面的刃磨质量，直接影响齿形精度和粗糙度。有一回，外包刃磨回来的滚刀，上机后齿形超差严重，找来检查，才发现砂轮修整不到位，把前刀面磨出了微小的振纹。从那以后，我都是自己盯着磨刀机，磨削参数、砂轮粒度、冷却液浓度，一项一项记下来，形成每把刀的“健康档案”。跟你说，磨刀不便宜的，一刀磨废了，好几千就没了——肉疼。
切削参数的玄学——快慢之间的博弈

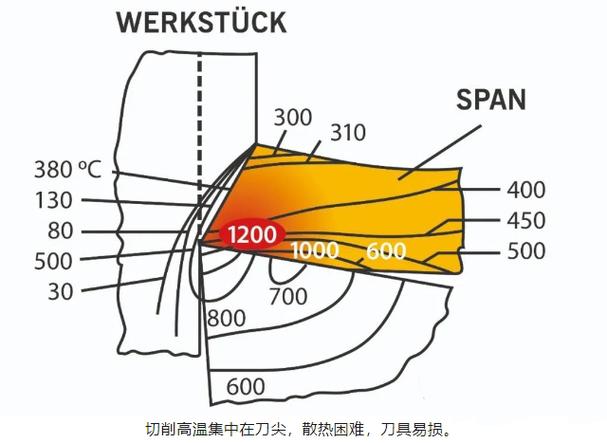

参数嘛，无非就是速度、进给、切削深度。但怎么组合，可就是手艺了。我曾为了抢进度，把切削速度提得老高，结果切屑发蓝，刀片过度磨损；后来降低速度，又发现效率跟不上。折腾好几天，才找到那个平衡点。对了，千万别死守手册上的数据，那只是参考。你得看切屑形态——理想的应是银白色卷屑，如果发黄或发蓝，切削温度太高了；如果是粉末状，可能进给太大。
有一次加工模数6的斜齿轮，深度一刀切到位，震动大得刺耳。改成两刀切，第一刀粗切留0.3mm余量，第二刀精切，齿面光洁度立马到了Ra 0.8。还有逆铣和顺铣的选择，逆铣刀具磨损大但表面好，顺铣刀具寿命长但需机床有消除间隙机构。我们那台老机床，顺铣时工作台会窜动，搞出来齿面有啃伤，只能老老实实用逆铣。所以说，参数这东西，跟你的机床、刀具、冷却液、装夹方式都是一体的，牵一发动全身。
工件装夹与机床刚性——被忽视的源头
很多问题，根源不在刀，而在装夹。你想想，工件夹不牢，切削力一上来就微动，齿向误差能好才怪。我常用芯轴加顶尖装夹，但顶尖孔必须研磨到位。有次加工细长轴齿轮，没用跟刀架，结果滚到中间时让刀，齿厚两端薄中间厚，报废。后来加粗芯轴、用硬质合金顶尖，还调整了尾座压力，总算稳住了。还有夹具的清洁，切屑掉进定位面，装夹偏个0.02mm，累积到齿圈就差了0.1mm以上，精度全毁。所以啊，每次上料前，拿气枪仔细吹净定位面，这习惯省了不知多少返工。
机床刚性，更是硬指标。我见过一台用了二十年的老滚齿机，主轴轴承间隙大，加工出来的齿轮啮合噪声高，最后大修更换主轴才解决。如果你发现新刀也振、参数也调了还是不行，不妨打个表，测测主轴和工作台的相对跳动。
冷却润滑与排屑——不起眼却致命
冷却液选不好，滚刀寿命直线下降。高速钢滚刀用油基切削液，润滑性好；硬质合金滚刀最好用水基，冷却能力强。但水基容易变质，要定期检测浓度和PH值。我碰过一回，切削液发臭了，还继续用，结果刀具涂层面莫名其妙剥落。后来才明白，细菌分解产生的酸把涂层腐蚀了。所以，切削液的维护，就跟你养鱼换水一样，偷不得懒。
排屑也是技术活。切屑不断缠绕在滚刀上，会挤伤齿面，甚至崩刃。怎么办？调整切削参数让切屑断屑，装个高压液流把切屑冲走，或者用压缩空气吹。总之，不能让切屑第二次进入切削区。我记得有一次，因为切屑缠绕，打掉了一个刀齿，碎片还嵌进了工件齿槽，整批齿轮全检，那叫一个惨。
好了，唧唧歪歪说了这么多，其实就一句话：滚齿是个系统工程，细节为王。从刀具、参数、装夹到冷却，哪个环节有短板，质量就没保障。别老指望别人给你万能配方，多下车间，多看多听多试，那些书本上的知识才能变成你自己的。哪天你也能听着声音就知道刀钝没钝，那才算出师了。
