说实话，电火花这玩意儿，书本上讲的都是理想模型。什么极性效应、击穿延时、放电通道……一到实际加工，全是变量。今天我不跟你聊虚的，就掏心窝子聊聊那些真正吃经验的地方。这些细节，一般的教材里还真翻不到。
间隙控制，就那么零点几毫米，怎么折腾死人的

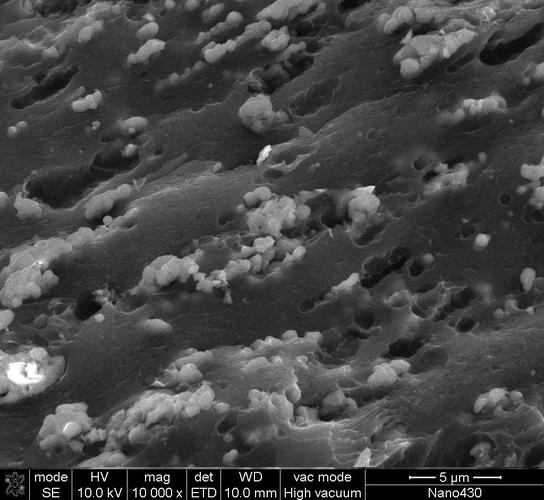

电火花的核心，说白了就是间隙。粗加工通常留0.05-0.1mm，精加工缩小到0.01-0.03mm，这是常识，对吧？可一到深槽、窄缝，麻烦就来了。排屑稍有不畅，积碳、拉弧，电极瞬间短路。有次我加工一个细长槽，深度15mm、宽度只有0.8mm，电极跟打摆子似的，间隙电压忽高忽低。书本告诉你伺服增益要调，可往哪调？试了半天才发现，冲液方向错了——油从槽口正面冲进去，反而把加工屑堵在底角，应该从侧面斜冲，让屑子翻滚出来。这种经验，仿真软件算不出来。
还有微细电火花，间隙甚至小于5μm，机床刚性、热变形的影响就浮出来了。有回做微孔阵列，孔间距0.1mm，结果孔越打越偏，拆开一看，工作台丝杆有间隙，重复定位差了两丝。后来学乖了，每次精加工前先跑一套空循环，让机械间隙吃透。你瞧，这都是实打实碰出来的教训。
电极材料，铜还是石墨？别只看导电率

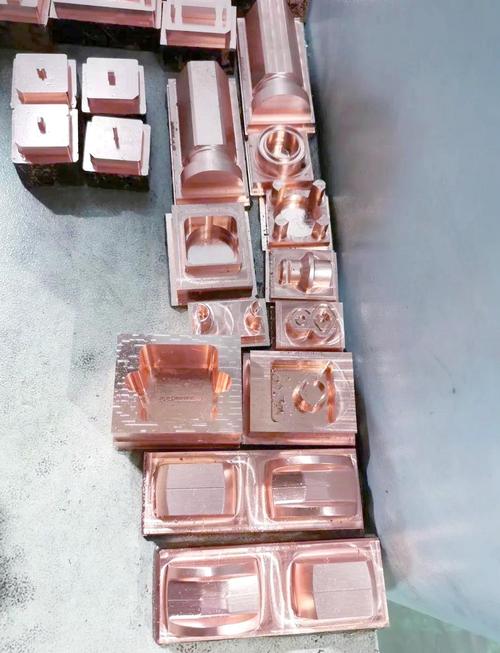

选电极这事儿，新手常被导电率带偏。铜导电好，损耗小，适合精打；石墨熔点高，大电流粗加工效率吓人，但掉渣啊。有次我用细石墨做手机模的精加工，边角塌角严重，检测下来R角大了0.03mm，报废。后来咬牙换铜钨合金，材料成本翻三倍，可寿命、稳定性直接上去了。不过话又说回来，大批量生产粗电极，石墨还是香——便宜、好修整，损耗虽然稍大，但加个摇动就能补偿。紫铜、黄铜、铜钨、银钨……各有各的脾气。我一般记几个关键数据：铜钨抗损耗最好，但内应力大，薄壁电极容易弯；紫铜损耗率约0.2%，石墨却能到1%，可石墨能承受的峰值电流高得多。权衡，都是权衡。
放电参数调优，教科书上没写的那些事
极性、脉宽、电流、休止……这些参数组合，手册上都有表。可实际怼上新材料，表就不好使了。记得加工硬质合金，按常规钢的规准，效率低得让人冒火。后来我们试着在回路里加了个小电容，击穿更猛，效率愣是提了30%。问设备商，他们也说不出所以然，咱就当成“土法秘籍”记下来。还有修刀策略：什么时候该降规准、降多少，不是简单的算术。有次我死板地按等面积法逐步减小电流，结果表面粗糙度纹路不均匀，后来改成跳跃式降规准，居然好了。这玩意儿，多记录、多比对是唯一捷径。
很多人迷信自动专家系统，我劝你醒醒。传感器脏了、工件材料批次差异，系统根本识别不了。有台新机床号称自适应控制，结果加工钛合金时频繁回退，时间白耗。最后切回手动，靠听声音、看火花颜色，反而稳定。别笑，老把式有时候就那么玄。
工作液，不止是冷却和排屑
火花油，真别图便宜。某厂买劣质煤油，闪点低，加工中冒烟着火，整个车间熏得乌黑。黏度影响间隙，黏度低了油膜薄、排屑快，但容易气爆；黏度高，间隙稳定，可屑子堵在里面。我一般粗加工用低黏度，精加工略高。机床用久了油会氧化，产生胶质，放电会在电极上结一层黑膜，间歇性短路。所以定期过滤、化验，花钱保平安。
去离子水，加工硬质合金、钛合金有奇效，但机床锈蚀、电导率控制不准就麻烦。有同行把标准水处理系统给拆了，自己加离子交换树脂，结果精度维持时间延长一倍。分享出来，供你参考。
夹具与定位，零点几丝的误差能翻船
别小看工装。用3R或EROWA系统，理论上重复定位1μm，可你真去测，有时能差3μm——基准面脏了或者夹紧力不对。有次加工一套精密连接器模，型腔位置跑偏0.01mm，查了一整天，最后发现是电极座没锁死，Z轴快跳时松动了。从此，每换一次活，千分表必打。
电极修正量也是坑。机床的损耗补偿是按理论算的，可实际损耗跟排屑、脉冲形状有关，软件补不准。我习惯先粗打一个试件，量出实际损耗率，再修改补偿表。多一步，少废一块料，划算。
电火花这行，越干越觉得自己的知识有漏洞。从间隙控制到材料选型，从参数琢磨到安全底线，没有一把钥匙能开所有锁。但这就是乐趣所在——永远有新坑等你填，每一次解决问题都像破案。同行们，别怕犯错，记录好你的每一次调试、每一次异常，慢慢地，你也会拥有一套自己的“车间真经”。
