干机械这行，谁还没被激光切割搞崩过心态呢。08年我跟一个汽车覆盖件项目，切割边缘全是熔渣，车间主任叼根烟说：激光不行。后来发现是我们焦点位置设错了——整整偏了0.8毫米。就这0.8，差点让我转行卖保险。
1. 选型时别光盯着功率看
很多兄弟一上来就问：几瓦的？好像功率就是唯一指标。说实话，切薄板，1000W和2000W速度差不出两根烟功夫，但厚板就完全是两个世界。建议参考ISO 9013标准里关于热影响区的定义，毕竟切完还得焊接，热影响区太大，焊缝性能就差。我们当初做卡车纵梁，用6000W光纤，切12mm高强度钢，速度拉到4.2m/min，刚开始觉得还不错，结果质检那边说切缝锥度超标——0.15mm，实际标准要求≤0.1mm（参见DIN EN 1090-1）。后来换了家激光器，配了自适应调焦，才搞定。所以啊，选型得看光束质量BPP值，还有那个所谓的“瑞利长度”，这玩意直接决定焦深，别被销售拿功率忽悠了。
说到光纤和CO2，现在市面上几乎一水光纤了，省电，维护少。但切铝板？光纤反射率高，容易烧保护镜。有一回切5mm铝，一上午换了三块镜片，成本比氧气还贵。后来在光路里加了隔离器，才缓过来。唉，技术都是赔钱赔出来的。
2. 参数不是玄学，但有玄学的成分
激光切割三大件：速度、功率、气压。听着简单对吧？等你调起来，就发现它们三个像三角恋爱，动一个另外两个都得重新找平衡。举个反直觉的例子：切不锈钢，一般都用氮气做保护，切缝发亮。但有一次我们氮气压力不稳定，流量掉到0.8MPa，按理说该黑了，结果切出来竟然比1.2MPa时还光滑，没毛刺。后来才查资料，当材料厚度大于焦点光斑直径时，适当降低辅助气体压力反而能减少紊流，让切缝更均匀。你看，实验室永远给不出这种野路子，只有现场踩坑才知道。

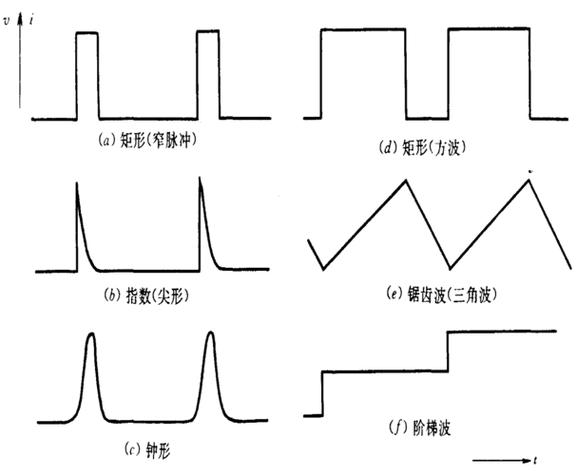

焦点位置是灵魂。一般规则，焦点在表面上方切薄板，内部1/3处切厚板。但要是切镀锌板，得让焦点在锌层上方，不然锌蒸气污染聚焦镜，你的镜片就成麻子了。还有穿孔，厚板穿孔最折磨人，用脉冲穿孔，占空比、频率、阶梯功率……我试过用连续波加小孔填充，快是快，但背面熔渣能敲到你怀疑人生。最后妥协了，对15mm以上碳钢，老老实实用3-5秒脉冲穿孔，别追求快，稳才是王道。不然工件下表面挂个硬瘤子，打磨工能追着你骂三条街。
3. 工艺设计的反直觉操作
画图的时候，很多人直接拉伸切除，激光路径自动生成。但自动生成往往是最烂的。切割顺序不对，热变形让你后半程精度全飘。比如切一个大板上很多小孔，如果从一边开始顺序切，最后几个孔的位置偏0.3mm不稀奇——尤其是薄板。得从中间往外切，或者用微连接，让应力释放均匀。还有拐角，机器默认是减速急停，结果拐角处过烧，挂渣。你得在CAM里设加速减速区，或者用圆角过渡，即使图纸是直角，也给他倒个R0.5，肉眼看不出来，但切割时间降了15%。

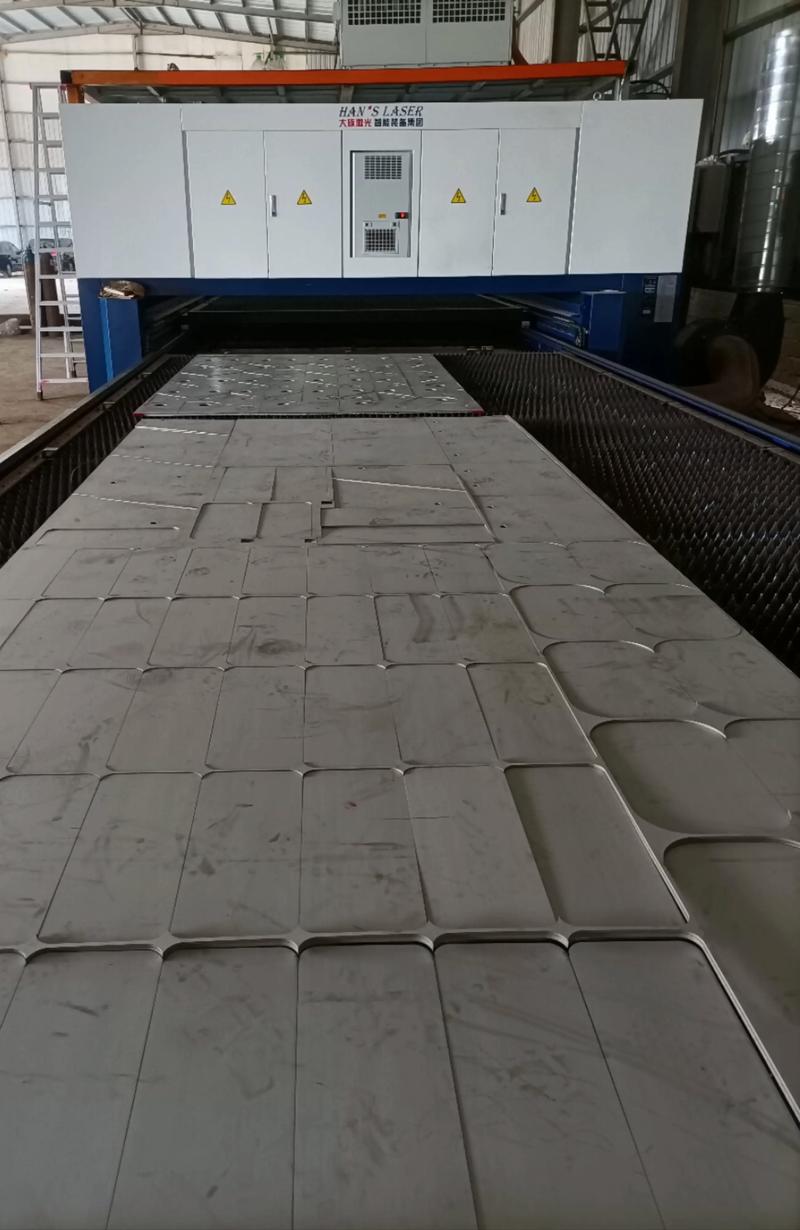

公共边切割是个神器。把两个零件拼在一起，共用一条切割线，省路径省气，但前提是材料平整度得好，不然切到一半，两个零件因为热翘曲挤在一起，喷嘴哐当一下撞弯了——这事我一个月干过三次。后来逼得我在程序里加了抬枪避让，抬枪高度0.5mm，安全距离10mm，才算消停。说到成本，很多人只算气体和电，却忽略了喷嘴和陶瓷环是耗材——碰一下就是几十块。还有透镜，三个月一换是常态。如果成天切镀层板，可能更快。有次接了批电镀锌板单子，利润还没买保护镜花得多。所以算成本，得把每米切割成本算进去，包括耗材、折旧、人工。行业里一般按公式：每小时成本=（设备折旧+房租水电+人工+耗材摊销）/ 有效切割时间。有效切割时间很关键，别用8小时算，得用实际切多少时间，考虑上下料和报错停机。
4. 维护不当，天天当孙子
激光器最怕啥？灰尘和结露。有一次夏天空调坏了，机房里温度32度，湿度80%，激光器直接自保护停机。一查，冷水机水温比室温低，冷凝水全结在光路里了。所以得严格控制环境：温度25±2℃，湿度＜60%。还有切割头，光学镜片得定期检查，白光手电一照，有麻点就换，别硬撑，不然影响模式，厚板切不穿。说到调光路，现在很多用红外对中仪，但老方法——打硬纸板看光斑——有时候还更准。有次对中仪坏了我不知道，调了一上午越调越差，后来还是技术科长找块硬纸板，啪啪打了两发，光斑偏出二里地。所以啊，基本功不能丢。
差点忘了安全。激光那道光，看着炫，碰到皮肤就一个泡。我们有台老设备，门连锁坏了没修，一哥们伸头进去看切割，好在只是红光指示，不然真成独眼龙了。严格按EN 60825标准进行激光防护等级划分，1类、4类一定要搞清。切割区烟雾也得排，尤其切塑料，有毒，系统要有除尘过滤。这方面不能省，环保查的严。
激光切割说到底是系统集成，从光机电气到工艺参数，每个环节都藏着坑。但搞熟了，看着钢板被一条线烧开，像热刀切黄油，还是很爽的。没别的，多干多记，设备会教你做人。
