搞超声加工十几年，从初代设备到现在的数控集成，我踩过的坑比加工出来的孔还多。这篇文章不讲虚的，全是实战经验和参数选择干货。搞了十几年机械，超声加工这玩意儿，说实话，我一开始是看不上的。觉得它花里胡哨，就磨个硬脆材料用用。直到有一回硬质合金打微孔，常规方法钻头断到心态爆炸，被逼着上超声，才发现…这路数还真不一样。不过，那过程也是掉了不少头发——真的，调试参数整得我差点把示波器砸了。
超声加工到底是怎么“振”起来的？
原理不复杂。就是用一个换能器，把高频电信号变成机械振动，频率通常在20kHz以上，振幅也就10-50微米，但你加上一个变幅杆把振幅放大，再往磨料悬浮液里一伸——好家伙，工件表面就像被每秒几万次的锤子敲击，加上磨粒的撞击，材料就一点点崩碎了。它不是靠硬挤，是利用高频冲击和空化效应。所以，它特别适合加工玻璃、陶瓷、石英、金刚石这类的硬脆材料。导电不导电无所谓，这点比电火花强。

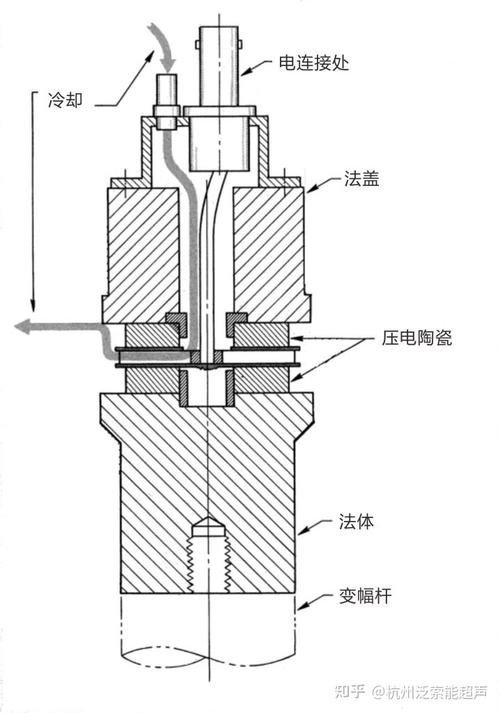

但是话说回来，原理简单不代表设备简单。换能器有压电陶瓷和磁致伸缩两种。压电的便宜，效率高，不过怕过热，温度一高就退极化——我就吃过亏，有一次连续加工两小时，振幅直线往下掉，查了半天才发现是冷却没跟上。磁致伸缩的皮实，但体积大，效率低，成本高。选哪种？看你工况。如果批量生产，追求稳定，我建议上磁致伸缩；如果是实验室偶尔用用，压电的足够了。
变幅杆设计——你以为就一根杆子？

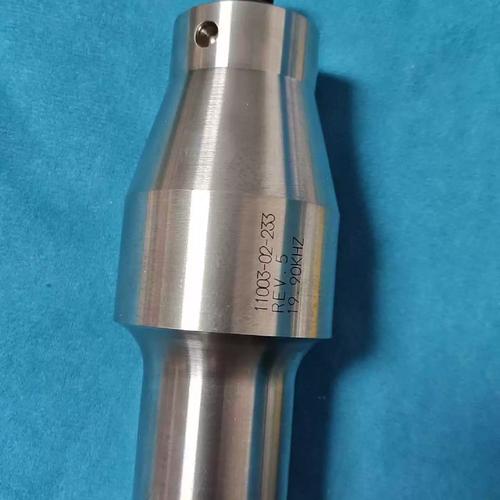

变幅杆这环节，多少新手栽在这里。形状有阶梯形、指数形、圆锥形、复合形。阶梯形放大倍数大，但应力集中，容易断；指数形应力分布均匀，但放大倍数小。设计公式我倒背如流：面积系数N=D/d，放大比M=N^2（对于阶梯形）。但实际上，你车出来的变幅杆，装上去一测，谐振频率偏了，阻抗狂高——为什么？因为机械加工精度不够，还有材料内部缺陷。我们一般用钛合金TC4或45钢（调质处理），关键部位粗糙度要Ra0.4以下，否则发热严重，能量损失巨大。有一次我用普通45钢，热处理没做好，不到两周就疲劳断裂，工件废了，刀具也废了，赔了夫人又折兵。
谐振频率必须严格匹配。一般用阻抗分析仪测，频率偏差要控制在±50Hz以内。没仪器？那就靠耳朵听吧…开玩笑的，那可不靠谱。还有，连接面要涂薄薄一层硅脂，减少超声反射，不然振幅损耗大得惊人。这些细节，书里可不写，都是真金白银换来的。
工艺参数：调参调到怀疑人生
频率、振幅、静压力、磨料粒度、浓度…每个都影响。频率固定后，振幅看你负载。空载时振幅最大，一加载，振幅降下来了。这时候要调节静压力——压力太小，磨料进不去，加工效率低；压力太大，振幅抑制过度，直接不干活。有个经验值，静压力0.5-3MPa，视工件材质定。玻璃脆，压力小点；陶瓷硬，压力稍大。但也不是越大越好，我试过把压力加过头，工具头直接粘上去，超声停振，瞬间事故。磨料通常用碳化硼或碳化硅，粒度200到1000号都有。粗加工用粗粒度，效率高但表面粗糙；精加工用细粒度，但加工速度慢得你想哭。磨料浓度30%-50%质量比，太稀没作用，太稠流动不了。这些参数，互相制约，调起来真的是牵一发而动全身。
还有一个坑——工具头磨损。超声加工的工具头也在振动中受损，而且空化会加速磨损。我们试过在工具头上镀金刚石，效果挺好，但成本高。要权衡。加工深孔时，排屑困难，要加定时抬刀，或者用中空工具头通入磨料液，但这都需要专门的旋转系统，复杂程度又上去了。
说几个亲身经历的翻车现场
第一个，加工氧化铝陶瓷片小孔，孔径0.3mm，深度5mm。参数调了半天，不是崩边就是锥度大。后来发现是工具头下降速度不均匀，伺服控制响应慢。改成闭环控制，加个位移传感器，稳定了。所以，设备刚性、伺服响应，别忽视。
第二个，超声电源匹配。换能器是容性负载，必须电感补偿，否则功率因数低得可怜。我配过一个电源，没调匹配，结果电流超大，换能器发烫，电源报警。后来加了匹配电感，调整到谐振点，瞬间安静了，功率因数从0.5升到0.9。这部分，老工程师都懂，但新手往往栽。匹配网络常用的L型或T型，计算不难，但调起来麻烦。
第三个，超声辅助切削。我们把超声振动加到车刀上，想车削钛合金。刀具振动，确实降低了切削力，但刀尖磨损不均匀，形成沟痕。分析下来，是振动轨迹问题，轴向振动好于切向。后续改成椭圆振动，效果明显。所以，方向很重要。
这些教训，让我越来越觉得，超声加工这门技术，理论是指导，但实践里全是坑。设计时，一定要充分考虑工况，做好仿真，但别全信仿真——模型是简化的，实际边界条件复杂多了。有条件的话，先做单元测试，测振幅分布、应力分布，用激光测振仪，很直观。我们买不起，就去借，或者找外协。
最后，再啰嗦一句：不要迷信参数表，那都是特定条件下的最优值，你的机床、你的环境、你的工件材质有细微差别，结果就不同。一定要自己试，用正交实验法，记录好每次数据。我抽屉里十几年攒的实验记录本，现在都比教科书管用。
行了，今天先聊这么多。超声加工不是万能的，但用好了，确实能解决不少难加工问题。有兴趣的，可以私下交流，咱们实实在在讨论技术，比看那些包装过的文章强。
