那不只是一台嗡嗡响的机器

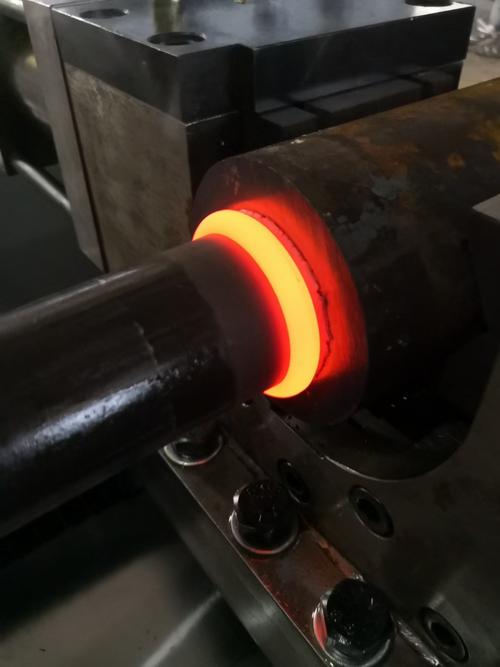

第一次见摩擦焊是在一家汽车传动轴厂。一根实心轴和一根空心管，相对旋转，然后猛地一顶——没火花，没烟尘，几秒就接成一整根。我凑近看焊缝，平滑得几乎看不见。后来自己项目里用这技术，却接连出问题。这才知道，表面简单的工艺，藏着无数细节。 摩擦焊的核心，说白了就是摩擦生热。但热到什么程度？要让接触面达到热塑性状态，却绝对不能熔化。一旦熔化，就变成普通熔焊，反而产生铸造组织，性能打折。所以控制温度窗口极窄。材料进入塑性状态后，施加**顶锻压力**，把软化层挤出去，形成**塑性环**——这圈挤出的飞边其实是工艺的“溢出物”，却也是判断热量是否合适的直接证据。飞边均匀、成瓦楞状，是好兆头；飞边破碎或过分肥大，那参数肯定不对。
转速与压力的博弈，还有那该死的惯性

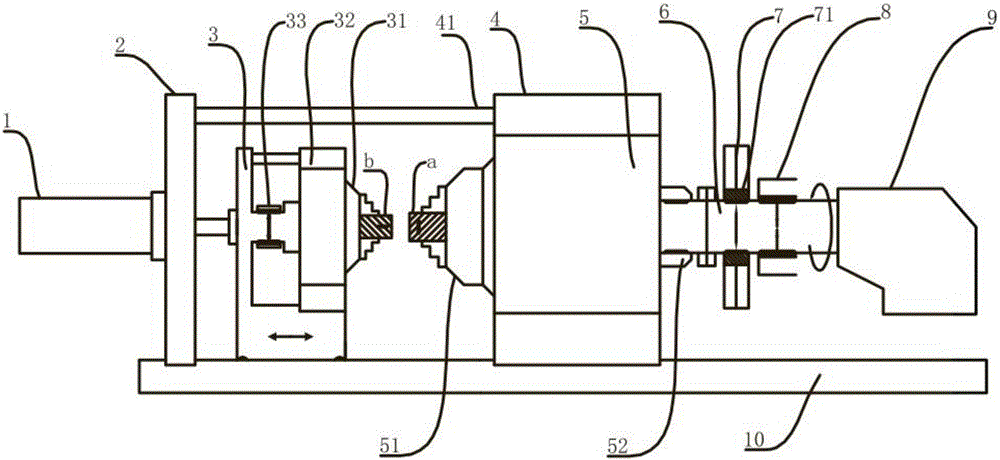

摩擦焊分两大流派：**连续驱动摩擦焊**和**惯性摩擦焊**。前者是电机持续驱动，达到设定条件后离合器脱开，立即刹车顶锻。后者靠飞轮储存能量，主轴脱开后凭惯性旋转，能量耗尽便停止，同时施加顶锻。这两种选型，常让人纠结。 惯性焊适合大批量、小截面零件，比如气门杆、轴齿。能量高度一致，重复性好。但它对飞轮惯量匹配要求苛刻。某次做一种铜-钢接头，用惯性焊，飞轮选小了，到最后转速骤降，摩擦扭矩不稳，接头出现未焊合。换成连续驱动焊，通过调节摩擦压力曲线才解决。但连续驱动焊的刹车机构必须精准，稍有延迟就会导致过烧。所以没有万能的工艺，只有合适的场景。
材料配不配，一试便知
质量检测：别被漂亮焊缝骗了

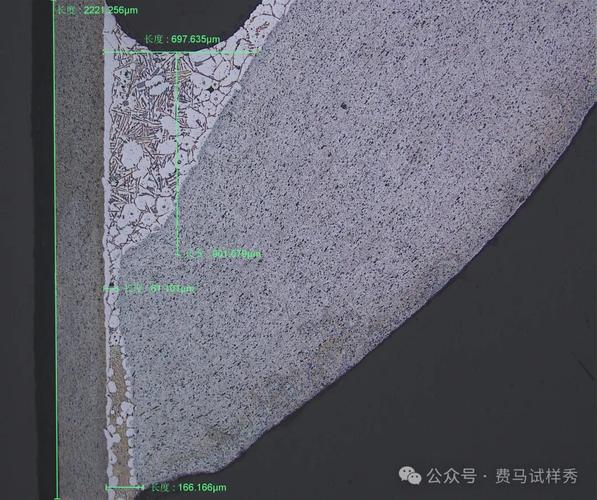

焊缝外观漂亮不一定可靠。我见过最隐蔽的缺陷是“**弱连接**”。表面完全融合，超声也难察觉，但强度只有母材的60%。金相下看，界面有微细氧化物膜未被挤出。根源是顶锻压力建立过晚，材料已冷却。所以设定参数时要确保**摩擦加热与顶锻动作无缝衔接**。 无损检测常用超声和射线。对于环形焊缝，相控阵超声更靠谱。但要注意，摩擦焊接头晶粒细小，声衰减大，需要调整增益。有一次漏检了内部未焊合，导致产品在耐久试验中断裂。从此规定，重要接头必须剖切首批件做**低倍检验**，看飞边形态和焊合线。
结语
