上周，又一批齿轮在共渗后检出来内孔椭圆超差0.03。图纸要求严，报废了。说实话，当时我冲到热处理车间，炉子旁边烤得脸疼，心里却拔凉拔凉的——这已经是今年第三次了。碳氮共渗这工艺，我用它是因为它确实有不可替代的好处…但坑，一个接一个。
很多人觉得共渗比渗碳简单，温度低嘛，变形小。错。大错特错。温度低只意味着奥氏体化更依赖成分扩散，你气氛控制稍有闪失，表面碳氮浓度就不均匀，不光硬度散差大，连后续磨削裂纹都跟着来。这事儿，书上一笔带过，你去翻《热处理手册》，它只告诉你“碳氮共渗能提高疲劳强度和耐磨性”，至于怎么确保均匀性？自己体会。
碳氮共渗到底好在哪儿？——不光是耐磨

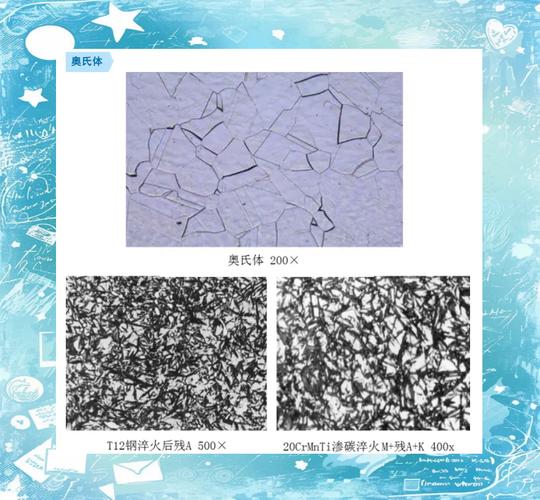

首先得说，碳氮共渗这家伙最狠的地方不是表面硬度——渗碳也能做到HRC60以上。关键是那个残余奥氏体。你去看金相，共渗淬火后，表层往往会有15%~30%残奥。早期我特烦这玩意儿，硬度上不去，客户还质疑。后来才明白，微量残奥配合马氏体，在接触应力下能发生加工硬化，还能吸纳一些冲击能。尤其齿轮，那些跑合初期轻微点蚀，就是靠这层“软皮”磨过去，接触斑点反而更好。当然，残奥不是越多越好，超过40%硬度就塌了，这个平衡点——靠氨气流量和淬火温度去调。
和渗碳比，共渗的淬透性也更有优势。氮是强烈扩大奥氏体区的元素，它能让低合金钢在更低温度下形成固溶体，所以碳氮共渗特别适合那些壁薄、形状复杂的件，比如同步器齿毂、薄壁套。我们曾接过一个离合器花键套，材料20CrMnTi，改共渗后，淬火油温从60℃提到80℃，变形确实小了。但——这里必须插一句——如果你还用冷速较快的淬火油，共渗件开裂倾向反而比渗碳大。原因是氮增加了碳当量，Ms点下移，淬火应力更大。所以，共渗件的淬火介质选择非常微妙，不是简单“用等温油”就完事儿。
温度、碳势、氨气流量——这三个参数谁先谁后？
刚入行那会儿，我按渗碳的路子，把炉温定在860℃，强渗2小时，扩散1小时。结果出来，表面硬度不错，但截面硬度梯度陡得很，一磨就露馅。后来一个老师傅点了我一句：碳氮共渗的核心不是温度，是气氛的碳氮配比。通常我们控制碳势0.8%~1.0%C，氨气流量占炉气总量的2%~5%，但很多人不看炉子实际状态，照着流量计死调。其实氨分解率和炉子密封性、装炉量、甚至炉内气流循环都相关。有次我们换了新的导风套，同样的氨气流量，表面氮浓度从0.15%蹿到0.3%，结果脆性大了，冲击功陡降。
温度选择更是个权衡。780~860℃是常用区间，但我强烈建议，除非工件形状极其简单，否则不要低于800℃。低温导致奥氏体化不充分，淬火后容易有游离铁素体，软点一堆。我们吃过亏：给一个电动工具齿轮做共渗，想控制变形用了790℃，结果齿根硬度只有HV550，一加载就断齿。后来提到830℃，碳势从1.0降到0.85，氨气从3%提到4%，总算把齿根硬度稳在HV700以上。所以，温度、碳势、氨流量这三个，不是独立变量——这是一个模糊控制区域。没有万能的配方，除了正交试验，还得靠现场试炉。
变形！还是变形！——热处理绕不开的痛

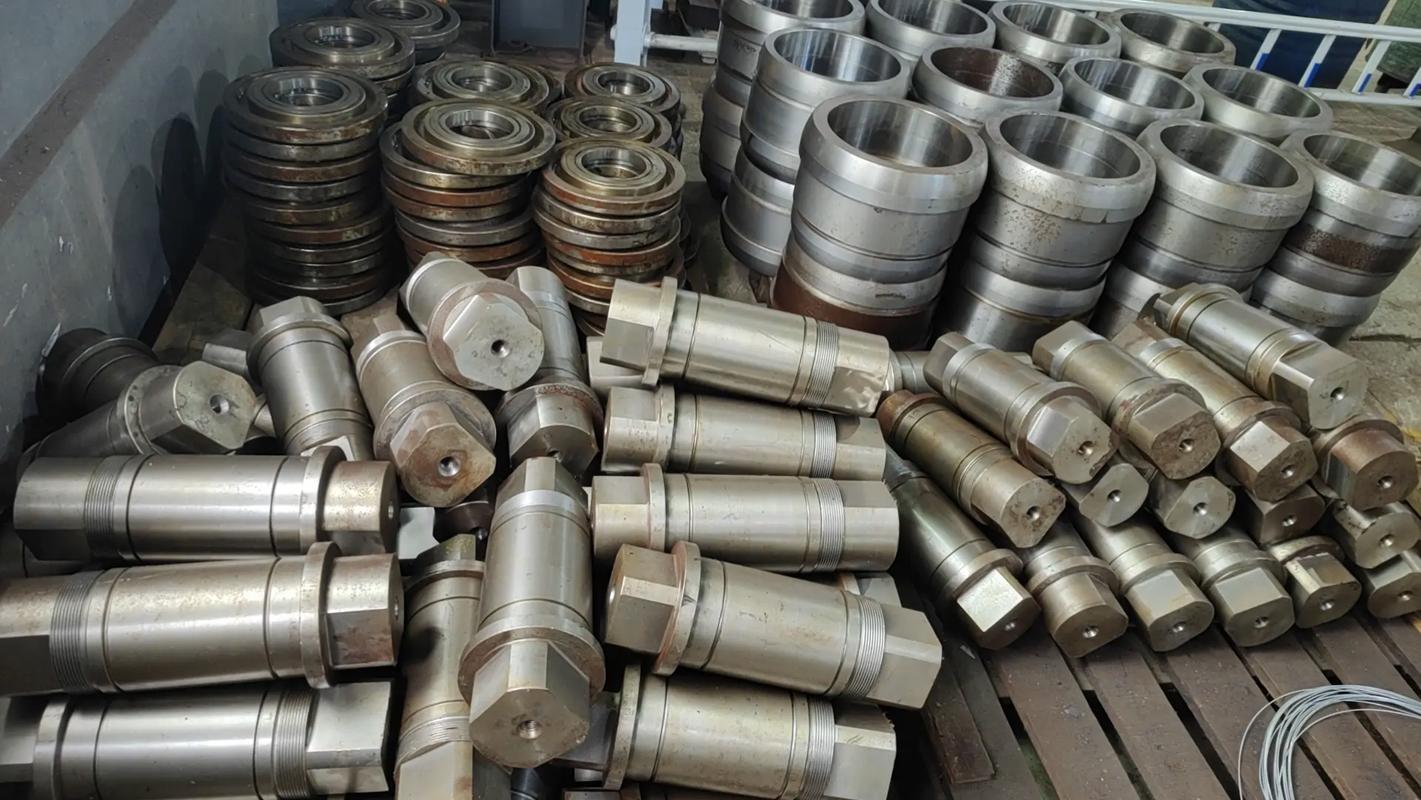

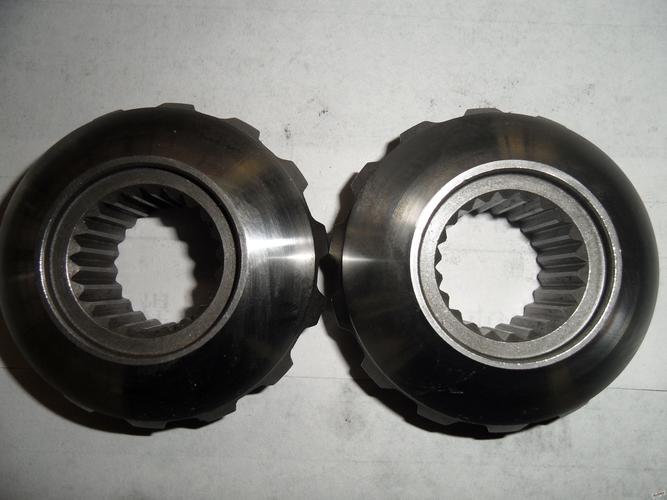

碳氮共渗的变形问题，我简直能写本血泪史。理论上温度低，热应力小，变形应该小。但氮的渗入会引起工件表层体积膨胀，这种化学热处理应力叠加淬火应力，复杂得一批。我们试过同样的齿轮，正火后车削，然后进多用炉共渗——结果呢？内孔胀大、公法线变动，毫无规律。直到我们开始严格执行等温正火预处理，把带状组织控制在2级以下，情况才好转。另外，夹具设计是玄学。有个轴类件，我们用立放，结果弯曲0.1以上；改成吊装，加了补偿垫片，弯曲降到0.03。热处理变形本质是应力释放路径问题，共渗的参数调整只能缓解，根子多在前面冷加工残余应力。
还有淬火压床。如果批量大，别心疼那点投资，齿轮、片状件用压淬可以明显控制平面度。我们有一个薄壁齿圈，自由淬火平面度0.2，压淬后0.05以内。虽然模具调一次挺费劲，但比起后续磨削纠正变形的成本——值。
检测别只看硬度——显微硬度梯度和残奥评级更关键

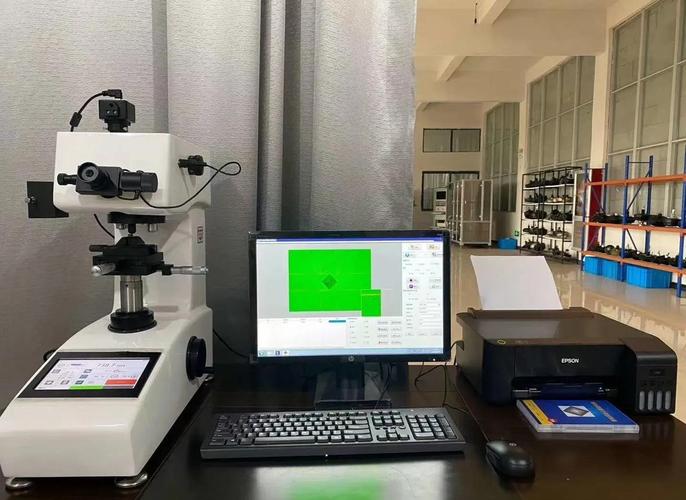

太多厂家碳氮共渗报告就打个表面硬度，最多做根硬度曲线。实际上，真正决定寿命的是有效硬化层深度和硬度梯度形态。我通常要求检测从表面到HV550处的距离，同时看梯度曲线是否平缓。如果曲线在0.1mm处就陡降，说明碳氮分布不均匀，往往是强渗期氨气给得太早或碳势过高。另外，残奥量最好用X射线或用图像分析仪定量，目视评级太扯了，同一个视场不同人能评出4级和6级的区别。我们吃过亏：一批产品客户做耐久测试，早期点蚀严重，一查，残奥量超标到35%，磨削后表面压应力区都被破坏了。
最后，回火。碳氮共渗件必须及时回火，160~200℃是常用范围。但要注意，如果残奥较多，可以适当提高回火温度，甚至做两次回火，促使残奥转变。不过，回火超过250℃硬度会掉得厉害，所以一定要用低温回火并严格控制时间。另外，共渗层残余应力分布检测——有条件的做X射线应力测定——对评估抗疲劳极重要。我们做汽车差速器齿轮，合同里必须明确残余压应力峰值和位置。
乱扯了这么多，其实就一句话：碳氮共渗是个好工艺，但绝对是个“活”工艺。参数是死的，零件是活的，炉子是半死不活的——你得自己去摸脾气。下次再有报废，别光骂热处理，回头查查冷加工、毛坯、甚至装炉量有没有问题吧。共渗变形，往往不是共渗的错。
