先说说原理
贯流风机（Cross-flow fan）跟传统轴流和离心不一样，气流是横穿叶轮的。叶轮像个鼠笼，空气从一侧吸进去，经过内部，从另一侧喷出来。这种结构的好处是气流沿轴向分布均匀，所以特别适合长条形的出风口，比如空调室内机、风幕机、烤箱散热等。
但要命的是，贯流风机内部流动极其复杂。你看着简单，一个圆转子加个壳子，转起来就出风。实际上，内部会形成一个偏心涡（eccentric vortex），这个涡的位置直接决定了风量和压力。我当年刚入行的时候，就没太重视这个涡，结果样机风量比设计值低20%，真是气死人。后来才知道，蜗舌间隙和蜗壳型线就是用来控制这个涡的。
关键几何参数——别照抄图纸
设计一个贯流风机，首先确定叶轮尺寸。常用公式有流量系数φ，近似为 φ = Q / (D^2 * L * n) ，其中Q是体积流量，D是叶轮外径，L是轴向长度，n是转速。经验值一般在0.4~0.6之间。如果你算出来偏离这个区间，多半是设计不合理。
然后是内径比 k = Di/D，通常在0.3~0.4之间。叶片数Z呢，主流区间是30~40片。注意，叶片数不是越多越好。多了噪声大，少了流动不连续。我做过一个对比，35片比37片噪声低了3dB，但风量也低了2%。得权衡。
叶片形状一般是圆弧前向弯板。弦长和安装角有讲究，有些厂家直接开模，这些参数不允许改。但如果你要做整体设计，推荐参考GB/T 1236-2017进行风管测试。
还有一个容易被忽略的点：叶轮的制造工艺。注塑件虽然成本低，但叶片表面粗糙度大，而且边缘有飞边，会恶化噪声。如果做钣金焊接，则疲劳强度要谨慎。最好做动平衡，G6.3级是基本要求。
贯流风机叶轮结构与偏心涡形成原理示意图
蜗壳和蜗舌：翻车重灾区
蜗壳的型线不是随意画的。常用的方法是基于偏心涡中心做螺旋线。关键尺寸是蜗壳半径R(θ)的变化，典型的设计是R(θ) = R0 + a * θ，其中θ为角度，a为开度系数。但实际调整时，往往靠经验优化。我建议先做一维模型初步算，再上CFD。
蜗舌是最容易被忽视的。蜗舌的半径r_visor和间隙δ对噪声影响巨大。间隙太小，会产生高频啸叫。通常大于2mm，具体与转速有关。我遇到过一个案例：转速1800rpm时噪声良好，提到2200rpm就开始刺耳。最后把蜗舌半径从2.5mm改成4mm，问题解决。所以，蜗舌圆角不是装饰，是声学关键。
另外，蜗壳入口的圆弧段也很重要。有些设计为了省空间，把入口做得很陡，结果进风不畅，流量下降不说，还产生分离损失。真的，空间省了，性能废了。
噪声控制那些事
噪声控制那些事
噪声主要分两类：旋转噪声和涡流噪声。旋转噪声是叶片通过频率（BPF），即f = Z * n / 60。比如Z=35，n=1800rpm，BPF就是1050Hz。这个频率一般会让人烦躁。处理办法是增大蜗舌间隙，或者加非等距叶片（但那个成本高）。涡流噪声则是宽带，来自湍流脉动。
一个实用技巧：在蜗舌内表面贴一层阻尼材料，能有效抑制高频。比如用2mm厚的丁基橡胶胶带，实验证明噪声可降低1.5~2dB。当然这治标不治本，最好是优化间隙和蜗舌形状。
我还踩过一个坑：电机支架刚度不够。运行时整个风机在振动，低频噪声特别明显。后来加了加强筋，问题就解决了。记住，结构共振是噪声放大器，别光顾着流体部分。
测量噪声时，别忘了麦克风位置和背景噪声。按GB/T 2888，一般取半消声室，麦克风距离风机表面1m。但很多企业直接拿手机测，那只能参考。
CFD模拟与实验对比
现代设计离不开CFD。通常用Fluent或CFX做非定常模拟，湍流模型用SST k-ω。网格数量至少500万，不然叶片尾迹捕捉不准。但模拟终归是模拟，误差总会有。我们实测过一个模型，模拟风量0.32m³/s，实测0.305m³/s，偏差4.7%，可以接受。
记得做网格无关性验证。我们一般用三套网格，500万、800万、1200万，看关键量变化小于1%才收手。千万不能省这个步骤。
但要注意，模拟时的边界条件要设对。入口阻力、出口风道，都得按实际工况来。否则结果差出10%也不是新鲜事。所以最好有实验台架。我建议至少测一下P-Q曲线和噪声声功率。测试方法参照ISO 5801和GB/T 2888-2008。

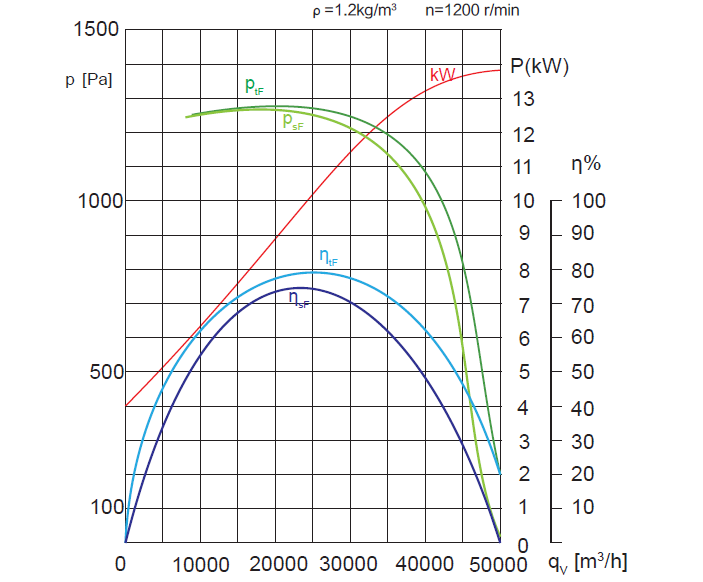

贯流风机CFD仿真压力云图与实验P-Q曲线对比图
小结：别小看匹配
最后说一句，贯流风机设计是个系统活。叶轮、蜗壳、蜗舌、电机，每个环节都会影响性能。最好在项目初期就做多目标优化，而不是等样机出来再改。尺寸上要有余量，噪声要预留衰减空间。如果你正在设计类似产品，建议多看看行业论文和专利，但也要有自己的验证流程。
这些踩坑经验，值得你做个参考。记得好好对待那个偏心涡。
