摘要：手术刀远不是“薄钢片加个柄”那么简单。刃口几何、材料热处理、刀柄手感、连接公差、灭菌兼容——每个环节都是隐藏在图纸背后的工程陷阱。这篇文章不打官腔，只聊一个老工程师在实际项目里踩过的坑。
刃口几何：别把倒角当一回事
昨天又看到有同事在CAD里画手术刀，直接把刃口倒角给取消了，理由是看着更锋利。我当时真想隔着屏幕给他一锤子。刃口不是一条线，它其实是一个极其微小的楔形面，在微观世界，它是一堆锯齿状的不规则峰谷。手术刀片的刃口角度通常在12°到20°之间浮动，角度越小越锋利，但刀刃强度就越差。做皮肤切开时，12°到15°的锐口好使；一旦要切肌腱或软骨，角度就得加码到18°到20°，否则一用力就崩刃。对了，刃口角度的检验可以参考ISO 7740系列，那里面对尺寸公差写得很细，别自己瞎定。
我见过不少刚入行的工程师，把刃口角度设计得特别小，恨不得做成剃须刀片。剃须刀片确实是薄，但它的刃口强度根本扛不住手术中的横向受力。你想，手术时医生要推、要拉、要旋转，刃口太薄，碰到硬组织就是微卷刃。卷刃的后果不只是变钝，而是受力不均匀，切口边缘像被狗啃了一样，愈合后疤痕难看得要命。真到了手术台上，你这不是帮医生，是坑病人。
锋利度测试也有讲究，行业里常用切割标准缝合线（比如3-0丝线）来测，用刀片切三次，检测线材的断头毛刺。听起来简单，但测试时的拉线速度和张力对结果影响巨大，不统一的话，不同批次之间没法比。
形成刃口的方式主要有两种：机械磨削和电解抛光。磨削效率高，但容易留下微裂纹和毛刺，所以后面要珩磨修正。电解抛光表面质量好，适合薄片，但电解液浓度和温度控制不好，刃口会烧蚀。现实里量产刀片多用组合工艺：先粗磨，再细珩，最后离子抛光消除应力。整套流程走完，刃口的表面粗糙度能做到Ra0.1以下，锋利度才算过关。
对了，设计时可以考虑给刃口加一层氮化钛涂层。前几年流行过一阵子，黄澄澄的，看着很高级。氮化钛能够把表面硬度拉高到2000HV以上，耐磨性能飞涨。可问题也来了——镀层厚了会影响刃口锋利，镀层薄了结合力又不行，后来很多厂商放弃了。如果你真要用镀层，务必先做附着力测试，别信供应商的嘴。
材料与热处理：硬度高不等于好刀
刀片材料不外乎马氏体不锈钢、沉淀硬化不锈钢，还有高端的氧化锆陶瓷。不锈钢里，420J2（3Cr13）成本低、易加工、耐蚀性一般，但热处理到位后韧性足够，适合做一次性刀片；440A（7Cr17MoV）含碳量更高，能淬到更高的硬度，耐磨性好，但抗冲击性弱一些。要是追求极致，还有M390粉末钢，可那玩意儿贵得离谱，量产没人敢用，说多都是泪。
热处理是重头戏。有一回我们厂试制一批刀片，硬度做到了620HV，当时大家还挺高兴，结果上机切个手缝线，一刀下去就崩了。最后排查出来是回火温度不够，残余应力太大。所以说，刃口硬度不是越高越好，最佳范围通常在520到580HV，前提是回火必须充分。一般回火温度控制在150°C到200°C，低温回火目的是保留硬度同时消除淬火应力。为了稳定性，还要加上深冷处理，把残余奥氏体尽量转成马氏体。有些厂子为了省成本，深冷步骤直接跳过，结果一批刀片用了半年后出现微变形，刀尖指向都偏了，你说怕不怕。这些工艺细节，图纸上一个字都看不出来，全靠老师傅现场调参数。
陶瓷刀片是另一个极端。氧化锆陶瓷硬度极高，耐腐蚀性也不用说，但脆而且怕冲击，容易崩角。它只适合那种切得很轻的手术，比如眼科。所以选材永远看应用场景，不是越硬越高级，这一点很多人都会选错。
刀柄人机工程与连接：手感这东西也能量化
许多机械工程师一提到手术刀，眼里只盯着刀片，刀柄随便糊弄。可现实是，一台大手术动辄几个小时，医生手部的疲劳会直接变成震颤，震颤会让切口变得歪歪扭扭。刀柄设计的第一原则是让手指自然贴合，第二是重心尽量落在虎口附近，减小手部力矩。我们做过握力分布测试，同样一把刀，重心偏前和偏后，医生握持的用力模式完全不同，长时间下来，疲劳度差距非常明显。就一个小细节，光刀柄的直径就得做三四个版本，让人群里的不同手型都能握稳。
防滑纹路也不是随便刻的。常见的菱形滚花，深度通常在0.2到0.5毫米，太浅了形同虚设，太深了藏污纳垢。很多高端刀柄直接做成一体式，表面有微细的喷砂处理，手感比滚花更细腻。但喷砂参数控制不好，又会破坏刀柄和刀片配合面的精度，所以得在加工顺序上做文章。还有刀柄材质，铝合金轻便但太滑，钛合金耐腐蚀但造价吓人，最稳妥的还是医用级不锈钢，无非是重一点。

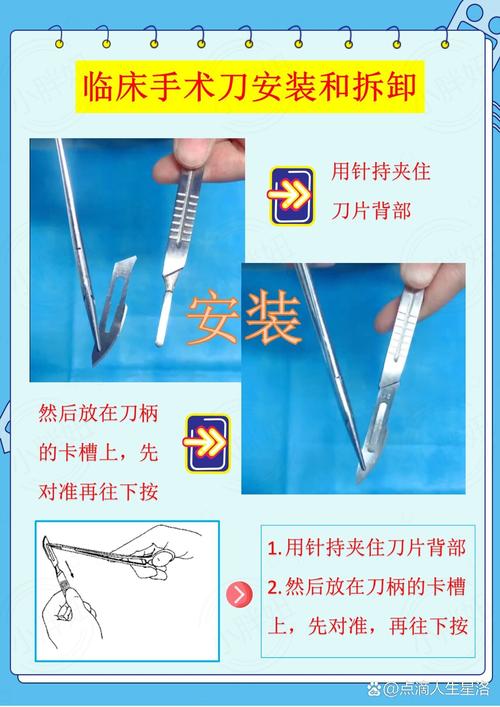

连接机制是手术刀设计中最容易翻车的地方。经典卡扣式结构，刀片上冲一个长圆孔，刀柄上有定位柱，装上去旋转锁定。这个旋转角度的公差，通常要控制在±3°以内，不然刀片锁不紧，手术中会晃动。刀柄的同心度也很关键，如果刀片安装后轴线偏移超过0.1mm，切出来的切口就会偏斜，这在微创手术里是不可接受的。另外一次性刀片要和可重复使用的金属刀柄配合，两种材料热膨胀系数不一样，在134°C的高温高压灭菌条件下，依然不能松脱。你说，这一小撮结构，是不是够写一篇机械设计毕业设计？
灭菌、包装与生命周期：设计必须反推使用环境
有一次遇到一个案子，刀片出厂时锋利度、硬度、外观全合格，结果医院用了一次，回来反馈表面锈蚀严重。我们拆查了一整轮，最后发现是蒸汽灭菌的高温高湿环境把表面那层钝化膜击穿了。钝化膜是手术刀片防锈的最后一道防线，通常用10%到20%的硝酸溶液在40°C到60°C下浸泡30到60分钟。如果你省略这道工序，刀片在消毒柜里走一趟就能给你表演什么叫“锈迹斑斑”。
包装也是个坑。一次性手术刀片要求拆包即用，包装纸是医用级的，透气但阻菌。但刃口在运输时可能和包装材料摩擦，把钝化膜磨掉。所以高端刀片会在刃口上预涂一层微米级的硅油，降低摩擦。这层油膜厚度很薄，却直接影响切割时的顺滑感，如果你不信，去拿两片不同润滑处理的刀片切一下猪肉就知道了。
有些医院现在改用环氧乙烷低温灭菌，对刀片化学腐蚀小，但灭菌周期长，而且解析残留有严格限制，成本也高。所以设计时得考虑医院大概率用什么方式灭菌。刀片如果既要做高温蒸汽又要兼容EtO，表面膜层的选择就要兼顾两者，别只顾着一头。
可重复使用和一次性手术刀的设计哲学完全不同。一次性刀片没有反复灭菌的负担，可以用经济型材料；可重复使用的刀柄却要求所有缝隙尽量密封，杜绝血渍和细菌残留，所以很多刀柄做成一体式，但一体式又带来加工和清洁的麻烦。最后只能妥协成可拆卸式，但可拆卸式又有螺纹磨损、卡扣松动的问题。环环相扣，每一步都逼着你做取舍。
结论：手术刀看着简单，里面藏着一门大学问。刃口角度的每一度偏差、热处理参数的每一次跳动、刀柄防滑纹的每一个深浅，背后都是前人踩坑踩出来的。想做出一把靠谱的手术刀，你得既吃透理论，又敬畏工艺。下次自己画图的时候，记得多往深里想一层。
