外骨骼这个东西，这几年的热度有点像坐上了火箭。但你要是真去拆几台样机，会发现很多“高科技”背后其实还是老一套的机械设计。我今天就结合自己搞过的下肢助行外骨骼，聊聊驱动、人机耦和和结构轻量化的实战经验——不扯虚的，全是泪。
先说个结论：外骨骼难，难的不是你要用多高端的芯片，而是你得跟人体的复杂性对着干。人体有206块骨头，关节自由度加起来一百多，但外骨骼不可能全做出来。你得学会做减法——减到只剩几个关键的驱动自由度，才可能真正有用。
一、驱动选型：不是越贵越好
驱动是外骨骼的心脏。市面上常见的选择无非三种：电机、液压、气动。液压力气大，但油源和密封问题能把你的样机变成漏油机；气动柔顺，但控制精度和响应速度又跟不上。说实话，绝大多数产品级外骨骼都选了电动伺服+谐波减速器。为啥？因为功率密度高、控制带宽够、而且干净。
我刚开始设计的时候，迷信那种高扭矩无框电机，结果装上去重量多了一公斤多，膝盖都抬不动。后来老工程师提点我：你算算你需要的峰值扭矩和持续扭矩，别只看峰值。毕竟人走路，峰值扭矩只占很小的占空比。用一个小一号的电机，配合大减速比谐波减速器，反而更轻也更省电。但这里有个坑：谐波减速器的柔轮疲劳寿命。你选型时不能只看样本上的额定扭矩，得按实际工况折算。我们当时用了一款号称5000小时寿命的减速器，装上去跑到2000小时就出现齿隙变大，走路时咔咔响。换了个供应商，重新做疲劳测试，才解决问题。
另外，别忘了背隙。对于外骨骼，反向驱动性很重要——你希望人动的时候，电机跟着转，而不是卡住。普通行星减速器背隙动辄十几弧分，谐波可以做到1弧分以内。但背隙小的谐波往往刚度也大，会带来冲击。我记得我们尝试过串联弹性驱动（SEA）方案，加弹簧缓冲，虽然控制上复杂些，但人机交互的柔顺性确实好很多。如果追求稳定，就选高刚性+力矩反馈。
[IMG_外骨骼驱动电机谐波减速器选型对比图]二、人机耦合：别让绑带变成凶器
外骨骼跟工业机械臂最大的不同，就是它要绑在人身上。绑带刚度、贴合度、以及力的传递路径，直接决定你能不能在这个骨架上走十分钟腿不麻。我见过很多团队，把精力全花在控制算法上，结果绑带随便搞两条魔术贴——这要是走平路还好，一上坡，人跟外骨骼之间的相对滑动能把皮肤磨破。
我们早期做过一次步行实验，受试者走完三分钟，大腿束带处直接压出两道红印，毛细血管都破了。后来学乖了，用的是医疗级骨盆绑带，还有记忆海绵衬垫，并且做了多点分散约束。这里有个关键参数：接触压力控制在20kPa以下，超过这个值，长时间佩戴就会压迫神经。绑带不仅要宽，还得有弹性——但弹性不能太大，否则力的传递滞后，控制就乱了。
再说说关节自由度的分配。拿髋关节来说，人体髋部有屈伸、外展内收和旋转三个自由度。外骨骼到底做几个？做三个，每个关节都得配驱动，重量和复杂度飙升；只做一个屈伸，步态又会比较别扭。我们最后选择了屈伸主动+外展被动（用弹簧），旋转干脆砍掉。这样在矢状面内能实现大部分助行功能，成本也低。不过对于有严重骨盆倾斜的患者，这种简化就会出问题。所以别指望一个构型通吃所有人群。
三、结构轻量化：拓扑优化不是万能的
轻量化人人会喊，但做起来全是坑。铝合金和碳纤维是两大主流。钛合金虽然更好，但加工贵得离谱。我们最初用3D打印钛合金做膝关节支架，强度没问题，但每件成本2000多块，后来改成锻造铝合金，重量多了80克，成本降到几十块钱。别小看这80克，对于整机重量分配，你的髋部要尽量轻，不然甩腿的惯量大得惊人。

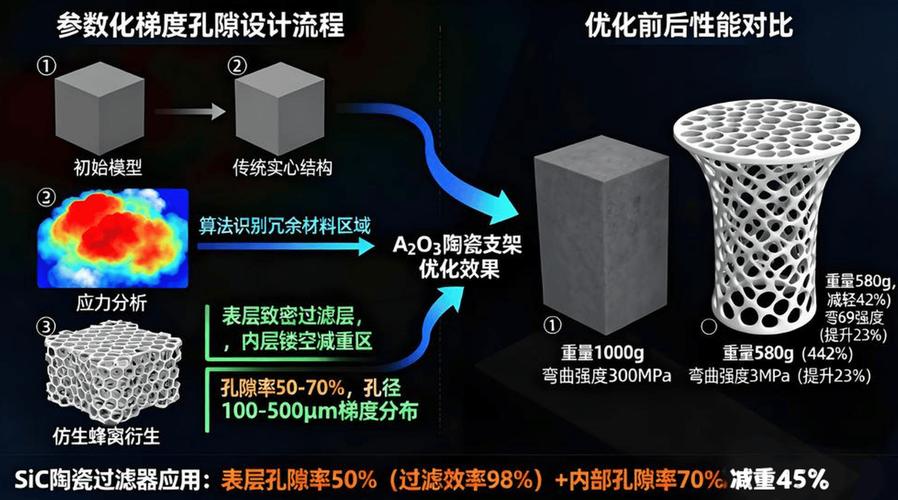

拓扑优化确实是好东西，但前提是你得懂制造约束。很多软件出来的结构，华丽得像艺术品，但没法加工。我们当时对一个连杆做拓扑优化，结果得到个畸形形状，只能改用形状优化+尺寸优化，配合有限元校核。记得关键是疲劳强度，外骨骼承受的是循环载荷，铝合金的疲劳极限大概是抗拉强度的三分之一。安全系数取2到3，不能拍脑袋。
还有一处常被忽略——踝关节。踝关节承受着整个人的体重和地面反作用力，但很多外骨骼为了省事，直接用刚性结构，没有弹性缓冲。这会导致人体踝关节本身的活动被限制，走久了脚踝酸胀。我们后来加了一个串联弹簧，模拟跟腱的储能功能，舒适度提升了一大截。
[IMG_外骨骼踝关节弹性储能结构示意图]四、控制架构：位置闭环是一种罪
如果你把外骨骼当成高精度机械臂来做，那就毁了。位置控制只会让人感觉是个笨重的机器在拖着你走。我们测试过，用位置控制时，用户走路会感觉被拽着，摔倒的恐惧感很强。后来改成基于力矩的阻抗控制——也就是让外骨骼表现出一个“软”的虚拟弹簧，既能提供助力，又不会霸道地抢夺主导权。
这里有个工程细节：力矩传感器的分辨率必须足够高。我们用的是0.1N·m分辨率的应变式力矩传感器，并且放在谐波减速器之后（输出端）。如果你放电机端，摩擦力矩会让你误差大得没法看。控制频率至少1kHz，但我们的MCU性能有限，最后用1kHz勉强跑通，相位延迟大约10ms，人体感觉不太到。要是超过30ms，就有鬼畜感了。
但说实话，算法再花哨，工程上最怕的还是突然断电。所以机械安全和电气安全设计必须并重。我们在关节处加了机械限位和弹簧缓冲，以防失控时把关节掰过头。
五、标准和伦理：别忘了你面对的是人
外骨骼最后要拿到医疗认证还是消费类认证，路径完全不同。我们目前参考的是ISO 13482（服务机器人安全标准）和医疗电器IEC 60601。说实话，这些标准很多条款并不完全适用，比如机械臂的ISO 10218，但硬套也行。关键是要做风险分析，包括挤压、剪切、撞伤等。我建议你在设计初期就引入合规评估，别等样机做完再改，那才是真正的灾难。
还有一个容易被忽略的是伦理问题——外骨骼会不会让人肌肉萎缩？助行外骨骼可能让正常人的肌肉发力变少，长期使用反而有害。所以现在的主动模式都会设计“按需助力”，只补偿20%～30%的力量。这个比例怎么调？靠电机电流和人机交互力的反馈。我们实际中把助力比例做成可调的旋钮，让用户自己找感觉，虽然不优雅，但很实用。
说几个经验吧。外骨骼没有银弹，每个关节、每个绑带都藏着设计者的取舍。我踩过的坑，远比上面写的多。希望我的这些碎碎念能让你少走弯路。对了，试机时一定要系上安全绳。
