干这行十五年，我最想骂人的一句话就是“热压成型不就是加热加压嘛”。你要是真信了，那就等着废品率教你做人。今天不翻教科书，只聊车间里那些实测数据——因为理论模型在现实里翻车，那是家常便饭。
温度场：你以为的均匀其实全是假的
朋友，模具型腔里的温度从来不是一块均匀的板，差个十度八度太正常了。我原来跟过一个PEEK复合材料的项目，模具中心跟边缘的固化度差异直接导致制件表面发暗。实测过一套300×400mm的平板模具，升温到380℃后保温，中心点比边缘低了整整12℃。工程师盯着热电偶看半天，最后只能把保温时间从15min拉到22min——产能就是这么没的。
说白了，热压成型的温度控制，不是看加热板设定多少度，而是看制品各点真实经历的热历史。有些仿真模拟论文写得花团锦簇，结果连模具钢材的热导率随温度变化都没设对，那模拟了个寂寞。有一次做聚酰亚胺模压板，升温速率设为5℃/min，结果靠近电热管的位置树脂提前凝胶，而料坯中心还在熔融状态。脱模一出，劈裂纹横着走。后来改成阶梯升温，才算压出合格品。所以你看，热历史不是线性变化的，你压根不知道材料在每个温度段到底干了什么。
压力传递：压强不等于有效压力

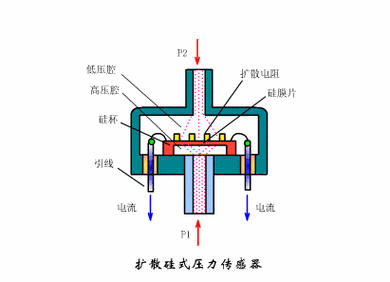

再说压力。别以为设备上显示50吨压机压力就够了，那是个总力。当制品不是平板的形状，压力在型腔里传递会打折。有一次做肋板加强的玻纤增强塑料，仿真说肋根处有效压力70kg/cm²，实际制品那位置干瘪得跟没吃饱一样。后来在模腔里埋薄膜压力传感器，好家伙，只有28kg/cm²。那批次废了好几块板，车间主任眼睛都红了。
为什么会这样？因为热压成型中，树脂在流动时会把压力分走一部分。尤其是高填充体系，流体阻力大，压力降完全不是线性。前面一道工序的压力损失，后面就得靠时间傻等，结果过固化——典型的“热压”变成“热熬”。说白了，有效压力取决于材料的流变特性。你在常压下测得的树脂黏度，跟实际模腔内的剪切速率根本不是一回事。有些体系用高压力反而导致玻纤取向乱套，机械强度不升反降。我自己做过一个对比：同样的材料，在模压机上用5MPa和10MPa分别压制，结果10MPa的制件内层反而有空洞——因为压力过高，纤维被“挤”开，树脂来不及填充。这种反直觉的案例，现场多得是。
冷却阶段：翘曲的隐形凶手
冷却不均匀比加热不均匀更阴险。加热时你至少还能看到仪表，冷却呢？很多设备就是直接通冷却水，哪有心思管温度场。实测过一块碳纤维层压板，从200℃降到80℃，边缘冷却速度达到15℃/min，核心才走了不到一半。这块板出来就弯成香蕉。
更麻烦的是，残余应力在冷却过程中固化到制品里。你脱模时看着平平整整，放一夜就变成马鞍形。这种问题，靠调压机参数根本救不回来——只能改冷却水路设计。还有，结晶性树脂在冷却阶段更头疼。比如PEEK，冷却速率直接影响结晶度，结晶度一变，耐热性和抗蠕变性就全变了。你要想控住结晶，就得控制整个截面的冷却速率差值在±2℃/min以内。这条件有哪几台设备做得到？老外的设备也费劲。另外，冷却水流量不均也是个坑。我们车间一台老设备，两路冷却水管经过的路径长短不一，结果靠进水口一侧的模具温度就是比出水口低。后来换了比例阀，才算把温差压缩到3℃以内。
收个尾：别去追什么智能算法
当下热压成型行业都在喊智能制造，问题是有没有把基础数据搞干净？模温机控温精度±1℃、压机重复定位精度0.05mm、真空系统泄漏率低于某个值——这些才是根本。设备硬件的稳态都做不好，还指望AI能帮你优化工艺？现实会教做人的。
所以我始终觉得，热压成型的技术瓶颈不在算法，而在传感器。你连模腔里的真实温度场和压力场都测不准，数学模型再漂亮也是空中楼阁。这个领域真正的门槛是“数据可信度”，只是没几个人愿意承认罢了。
