90%工艺员都搞混了回火的核心

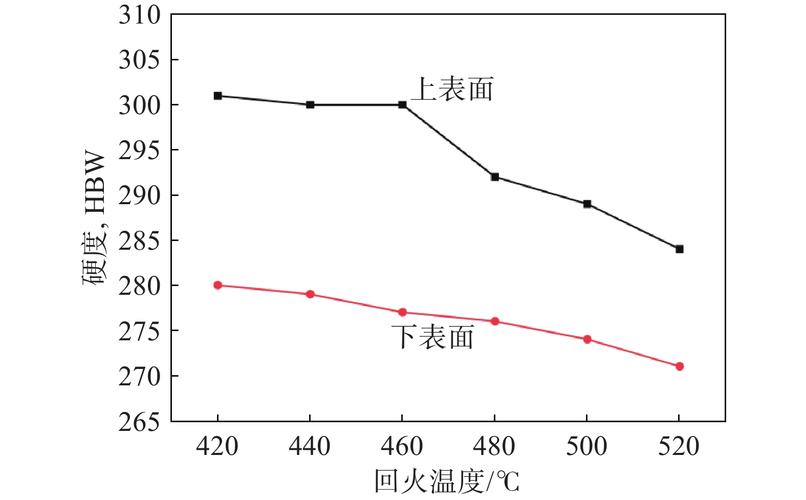

很多人一提到回火，第一反应就是消除淬火应力。说白了就是给淬火急冷的钢“松绑”。对不对？对，但不全对。回火真正要干的，是调整韧性和强度的匹配，不是单纯消应力。我拿当年那个板簧案子说，原厂为了消应力，把回火温度往高了调了10度，应力是消了78%，但是晶界上的碳化物长大变粗，冲击韧性直接掉了27%，重载过个坑就断。实测发现，60Si2Mn做板簧，350℃回火残余应力消除率才62%，420℃是75%，但是韧性刚好匹配商用车的冲击要求，你非要为了消应力升到480℃，屈服强度直接掉12%，根本过不了十万次台架试验。
炉温均匀性就是你看不见的利润
干了15年工艺，见过最多的坑，就是大家盯着工艺卡上的回火温度，根本不管炉子里面实际是多少度。我上个月去浙江一家风电螺栓厂做审计，他们买的10立方箱式回火炉，声称控温精度±5℃，我带了三根手持热电偶测了三个点，靠近炉门的角落比设定温度低了32℃，靠近加热管的料堆中心比设定高了24℃。同一炉出来的M42螺栓，抗拉强度最高1060MPa，最低才880MPa，差了快180MPa。出货全靠硬度分选，硬度合格的里面，韧性不合格的直接流出，出了问题就是几十万的赔偿。
很多厂为了多装货，装炉量直接堆到炉膛容积的80%，料堆中间的工件温度上不来，回火不足，脆性大，用不了多久就断。为了省电费，很多厂保温的时候停一半加热管，炉内上下温差能到40℃。你省那几十块电费，出一次质量事故赔几万。划算吗？谁都算得清，就是不愿意改。
至今绕不开的产业化硬伤
说实话，现在高校教材里讲的回火，全是实验室小样品的理想状态，放到工业大生产里，全是盲区。
第一个，现在所有工艺都是按硬度定回火参数，没人按实际韧性和应力分布定。薄壁淬火件，残余应力本来就是表面拉、心部压，你全工件统一回火，要么表面拉应力消不干净，要么心部过回火强度掉太多。根本没有兼顾的办法。
第二个，现在超高强度钢用得越来越多，1800MPa级的汽车防撞梁，回火窗口只有15℃。高5度，强度掉100MPa，不达标；低5度，韧性不够，碰撞该吸能不吸能，出人命。现在工业化量产的回火炉，能做到全炉温差控制在±5℃以内的，全中国没几家，一套炉改下来大几百万，中小厂根本掏不起。
第三个，异种钢焊接件的回火，理论说按强度低的母材选参数，实测发现焊缝熔合线的碳析出速度是母材的三倍，按参数回火完，熔合线的冲击功直接掉一半，很多焊接结构断裂全断在熔合线，没人能给出工业化可用的调整方法，全靠瞎试。
说白了，现在回火就是个经验活，你看书根本没用，得在车间摸个五六年才能摸出点门道。谁都知道问题在哪，就是没人拿得出省钱又好用的解决方案。你要精度，就没利润；你要利润，就得留隐患。这就是当下绕不开的死结。
