那批10.9级高强度螺栓，出厂全检。硬度合格。尺寸合格。放到华东某汽配厂仓库，还没上机，放了不到三周，断了快三分之一。干这行15年，我刚拿到试样的时候，所有人都说是材质问题，结果剥开看，问题出在退火上。
不要拿硬度达标当退火合格
说白了，现在90%的工厂，判断退火合不合格的唯一标准就是硬度。硬度降到要求范围，工艺卡打个勾，直接流到下工序。没人会多问一句，应力消了多少？

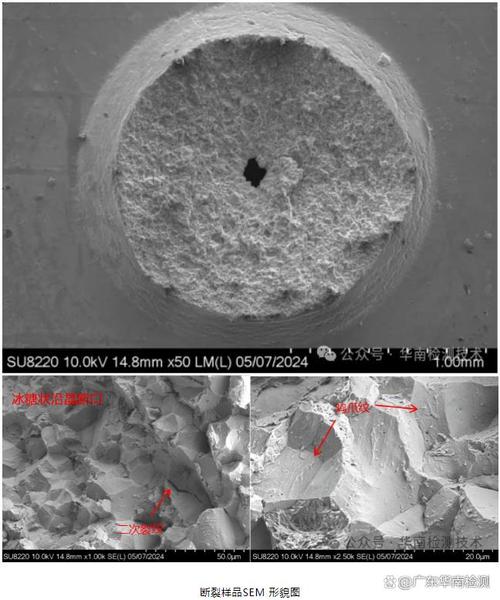

那批螺栓我们测了残余应力。冷拔之后毛坯的残余应力峰值到780MPa，按国标工艺退完火，居然还剩420MPa。硬度确实降到了要求的HRC32-36，好看得很，可应力根本没松干净。这些残余应力躲在晶界上，遇上电镀之后的渗氢，直接沿着晶界撕开，放多久断多久。
我前年碰过一家做汽车弹簧钢片的厂子，退完火硬度全对，冲切的时候崩刀率比工艺要求高了17个百分点。厂长说我给的钢不对，拆了炉温记录仪一看，靠近炉门那两排料，实际保温温度比设定值低了21度。硬度确实降了一点，够标准了，可内部的变形畸变根本没动，应力还卡在那里，刀一上去当然崩。
很多人干了十几年退火，都没搞懂，硬度降下来，只是软化了材料，和消除残余应力根本不是一回事。就像退烧药把体温降下来，不代表病毒已经清了，病灶还在体内藏着，指不定哪天爆。
应力释放从来不是均匀过程
课本上都说，退火就是加热到再结晶温度，保温让原子重排，消除变形畸变。说得漂亮，放到工业批量生产里，全不对。
实测过，一垛5吨的冷轧钢板，密堆放在普通箱式退火炉里，芯部比边缘晚两个小时升到设定温度。等芯部刚到温，边缘已经多保温了两个小时，晶粒长粗了一圈，芯部的应力释放才刚走了一半。同一炉料，不同位置的应力释放率，差出40%太正常了。
说实话，现在在线测残余应力的设备，一套大几百万，测一件成品的费用快赶上退火本身的加工费了。哪个厂子愿意没事全检？全靠硬度猜，猜中了赚，猜不中赔，就是这么回事。对吧？
上个月刚给风电锚栓厂做完失效分析，锚栓断在风场里，服役才两年，拉断的位置正好是螺纹机加工后的去应力退火区。硬度全对，报告全齐，就是那一批靠炉门的料，应力没放干净，风吹雨打应力腐蚀，直接断了，一整根锚栓上百万的成本，加上吊装更换的费用，赔得厂长直拍大腿。
这个死结，现在根本解不开
说了这么多，别扯什么技术升级，这个行业的硬伤，从来都不是不知道，是知道了也改不了。
第一是成本，你要应力均匀释放，就得放慢升温速度，减少装炉量，单件小批量保温，那生产周期翻三倍，加工成本翻两倍，客户只看硬度和价格，谁愿意为看不见摸不着的残余应力多掏钱？你说应力会爆，他说我之前这么干十年都没事，轮得到你教我做事？
第二是理论本身就有盲区。现在所有的退火应力释放模型，全拿实验室的均匀小试样做出来的，实际工业生产的原料，有偏析，冷变形度不均匀，还有杂质偏聚，模型算出来的残余应力，和实际测出来的差一倍都不稀奇。高校实验室做出来的完美工艺，放大到十吨的工业炉里，直接翻车，根本没法用。
很多工艺师现在还把退火当成个没技术含量的热加工工序，不就是烧炉子放几个小时吗？说白了就是按工艺卡走流程的工具人，你跟他说要测应力要调温场，他嫌你事多。
这个鬼问题，我提了十几年，到现在还是这样。所有人都愿意抓一个容易测的指标，去代替那个真正重要却难测的指标。这个死结，现在根本解不开。
