2026-08-15 21:26:10 分类：材料工艺
去年给北方一家汽配厂做的PA66改性项目，栽在晶须增强上了。当时为了帮客户降本，把原来的20%短玻纤换成15%钛酸钾晶须，测初始性能，拉伸强度从165MPa涨到172MPa，模量还涨了12%，所有台架测试全过。结果批量供货三个月，客户退回来一半，说方向管柱的衬套断了。拉回来扫电镜，我盯着断口看了十分钟，一身冷汗——所有晶须都完完整整从基体里拔出来了，界面脱粘得干干净净，一点树脂残留都没挂。
晶须增强的核心逻辑，没人敢说破
说白了，晶须就是几乎没有位错缺陷的单晶体细丝，直径大多在0.1到1微米之间，长径比从10到100不等。理论强度能到7GPa，比普通碳纤维高两倍还多，确实好看。

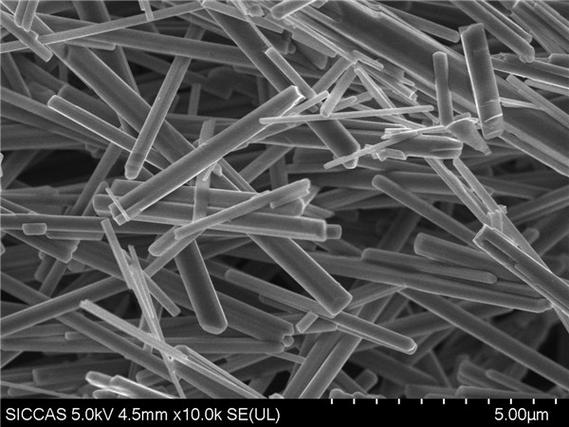

扫描电镜下钛酸钾晶须SEM图
很多改性圈的新人一听到这个数据，眼睛都亮了，比碳纤维细，分散比碳纤维好，还不导电，做绝缘结构件不比玻纤香？我刚入行那会也这么想。
做了十几年试验才明白，那个理论上的超高强度，你能拿到十分之一就算烧高香了。绝大多数情况，晶须就是个放在基体里的“填料”，不是什么“增强相”。
界面脱粘，产业化绕不开的死结
我五年前做过一组对照试验，同样15%体积分数的增强相，分别是短切碳纤维、玻璃纤维、钛酸钾晶须，全用同一款硅烷偶联剂处理，最后测界面剪切强度。碳纤维是42MPa，玻璃纤维31MPa，晶须呢？最高才17MPa。差了快两倍。
为什么？说白了就是比表面积太离谱。10%添加量的钛酸钾晶须，比表面积是同质量短玻纤的7倍。你加的偶联剂总量不变，摊到这么大表面积上，每个晶须表面分到的偶联剂连单分子层都凑不齐。总有大半晶须表面是裸的，树脂就是抓不住它。
晶须增强复合材料失效断口SEM图
开头那个汽配案子，我后来改了三次偶联剂配方，从硅烷改钛酸酯，再复配铝酸酯，还加了等离子体表面改性，把晶须表面刻蚀出凹槽，最多也就把高低温循环失效次数从八千次提到一万三千次，离客户要求的两万次还差老远。
有人说，你多加点偶联剂不就完了？加一倍试试，基体粘度直接涨三倍，注塑的时候冲不满模，多余的偶联剂还会跑到表面析出，客户喷塑直接掉漆。加不起。
那给晶须表面镀一层金属，或者气相沉积一层二氧化硅呢？成本直接翻三倍，客户找你换晶须就是为了降八个点的成本，你反而涨了价，这生意还做不做？
吹出来的热门应用，大多是伪需求
吹出来的热门应用，大多是伪需求
你去查论文，十篇有八篇说晶须增强陶瓷、晶须增强铝基，强度涨多少韧性涨多少，全是小试样的数据。我之前跟铝铸件厂合作过，做汽车轮毂，试加5%碳化硅晶须，实验室做10cm的小试样，抗弯强度涨了18%，看起来很好对吧？一放大到15寸的成品轮毂，浇铸冷却的时候晶须全沉到底，轮毂上下部分的强度差了42%，你说这轮毂敢装车？
说实话，也就航天那几个不计成本的小零件能用，民用大规模产业化，根本没你发挥的空间。现在很多改性厂拿晶须当营销卖点，吹什么高精度不变形，说白了就是蹭概念，卖得比玻纤贵，出了问题就推给客户工艺不对。
不过话说回来，晶须也不是全没用。做刹车片摩擦材料，加个5%到8%，确实能提升耐磨性能，这个场景对——它不需要把强度转移到基体，只要自身硬能磨就行。但你要拿来做结构件增强，别碰。
现在行业里最大的盲区就是，所有人都在吹晶须的理论强度有多高，没人敢说破，我们根本没办法稳定地把晶须的强度转移到复合材料整体里。这个核心问题不解决，所有的晶须增强民用结构件，全是纸面数据好看，落地全是坑。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：晶须增强：被过度吹捧的复合材料增强陷阱
文章链接：https://m.yqhljx.com/list_11/1333.html
