2026-08-16 15:55:09 分类：材料工艺
去年东莞一个做超薄氧化铝陶瓷基片的老板找我，10片烧出来裂7片，全毁在流延这一步。他拉了设计院的计算报告过来，浆料固含量、粘度、刀口间隙全卡着设计公差，怎么看都没问题。谁能想到，问题出在刀口下方没人看得见的流场上。
流延成型不是“刮腻子”，是微米级空间的流体打仗
很多刚入行的，甚至搞了几年工艺的，都觉得流延不就是把浆料抹在钢带上，刮平烘干收卷。说白了就是大型刮腻子。
实测发现，0.5mm厚度的基片和0.05mm的薄片，完全是两个工艺。我十年前在无锡的中试线调参数，钢带速度开到每分钟12米的时候，刀口下方10mm处的浆料剪切速率，比速度3米每分钟的时候高整整17倍。剪切速率一变，陶瓷颗粒的取向直接歪了，烘干之后内部应力差了一倍，进窑炉一烧，不等降温就裂了。
流延成型刀口浆料剪切速率分布实测图
很多厂砸钱买了进口的宽幅流延线，还是做不出合格的超薄件，就是把所有明面上的参数都卡对了，唯独没人想着去测刀口下方的流场分布。你说去哪说理去。
那些没人愿意写进手册的现场细节
说实话，干了15年，我翻遍所有公开的工艺手册，上面写的参数全是给学生交作业用的。真正卡良率的，全是手册上没提的破事。
比如钢带的清洁，你以为拿酒精擦一遍就完了？我们现在给头部锂电客户做陶瓷涂覆隔膜，要求每8小时必须用3μm金刚石抛光膏抛一次钢带表面。为什么？就是浆料烘干后会残留一层摸不出来的微米级料渣，就那么薄薄一层，刮出来的流延膜厚度差直接飘出0.2μm。客户要求8μm±0.3μm，直接不合格。
还有浆料脱泡，多少人脱泡半小时就完事？我做过对比实验，同一款50%固含量的氧化铝浆料，静态真空脱泡2小时，和行星滚动脱泡40分钟，流延出来的针孔密度差了12倍。滚动脱泡的时候，锅内壁粘的那些微小气泡核，静态脱泡根本吸不出来。去年有个做MLCC内电极的厂，脱泡步骤偷懒，一吨银浆废了三分之一，老板心疼得半个月没怎么好好吃饭，这事我到现在都记得。

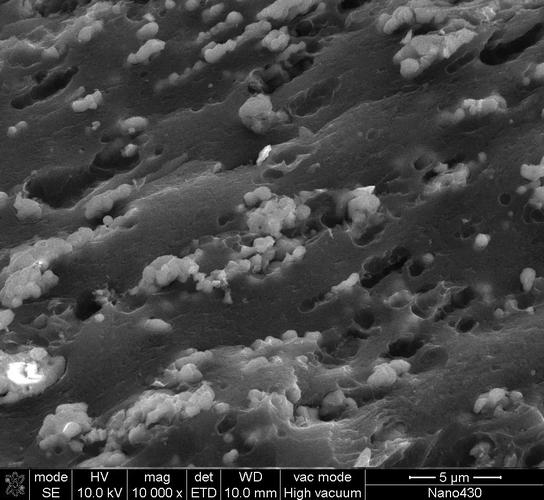

流延成型钢带表面残料扫描电镜图
不过话说回来，这点破事，没人愿意写进论文里，也没人愿意告诉新手，都是靠自己调线调个三五年，撞得头破血流才摸清楚。
产业化绕不开的硬伤，没几个人敢明说
产业化绕不开的硬伤，没几个人敢明说
流延成型现在蹭了太多热点，陶瓷基片、锂电隔膜、柔性电子、半导体封装，什么风口都能插一脚。但是摆在明面上的硬伤，至今没人能解决，也没人愿意对外说透。
第一个就是宽幅放大的精度死结。你实验室做10cm宽的流延片，公差能做到±1%，放到1.8米宽的工业量产线，公差直接飘到±8%。整个钢带的张力沿着宽度方向不均匀，烘干部的温度场两边比中间差两三度，浆料的粘度跟着变，你哪怕把刀口磨得平到纳米级，也救不回来两边的厚度差。现在宽幅流延做超薄件，良率能过50%就算顶级水平，很多厂对外吹良率九成，实际都是偷偷把两边不合格的部分切掉，一半料就这么扔了，成本根本降不下来。
第二个就是连续生产的稳定性死结。只要连续生产超过24小时，刀口必然会积料，就积针尖那么大一块，流延膜的厚度就会超出公差，只能停机刮刀口。一停机，整条钢带冷热变形，开机之后又要调半小时参数，一天下来，有效生产时间不到18小时，产能直接浪费四分之一。这点所有做流延量产的都懂，就是没人说出来。
还有喊了二十年的水基流延替代有机流延，现在说实现产业化的，全是做1mm以上厚基片的，但凡做到0.1mm以下，水的表面张力就摆在这里，必然出针孔，加再多分散剂、消泡剂都没用，这就是物理属性，改不了。
别整那些花里胡哨的概念，硬伤就是硬伤。卡着脖子就是卡着脖子。搞不清楚这些，再多投资也打水漂。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：流延成型：你以为是低门槛工艺，其实卡了九成产业化的脖子
文章链接：https://m.yqhljx.com/list_11/1380.html
