所有人都踩过的坑：把收缩率当万能解药
行业默认拿到材料先查物性表那行收缩率，按数字放缩模具，说白了就是懒。实测发现，同一块材料，保压压力差10MPa，横向收缩率能差出0.3%。0.3%的收缩率差什么概念？300mm长的零件，尺寸直接差0.9mm，刚好卡到公差带外面，直接不合格滚去修模。
我见过太多工厂，修模两三次还搞不定尺寸，就是死抱着物性表那行数字不放。说实话，物性表的收缩率是实验室恒温恒压测标准样条出来的，你那零件壁厚从1.2mm变2.5mm，浇口离远端差200mm，冷却速度天差地别，能和标准样条一样吗？狗屁标准，都是给外行走流程用的！真到生产，那行数字参考价值还不如机台师傅摸一摸出模的零件温度。
被低估的内应力：隐形的尺寸杀手
你以为翘曲变形是收缩不均，其实绝大多数情况，是保压补缩的节奏错了，锁了一肚子不均匀的内应力在零件里。常规的注射成型逻辑，射胶满了转保压，上来就是高压力补缩。结果呢？近浇口位置料温高，压力上去快，早就压实冷硬了，远浇口位置料还没流到，等料慢慢流过去，近浇口已经封冻了，根本补不进去。整个零件内部应力东一块西一块，出模后慢慢释放，不翘曲才怪。

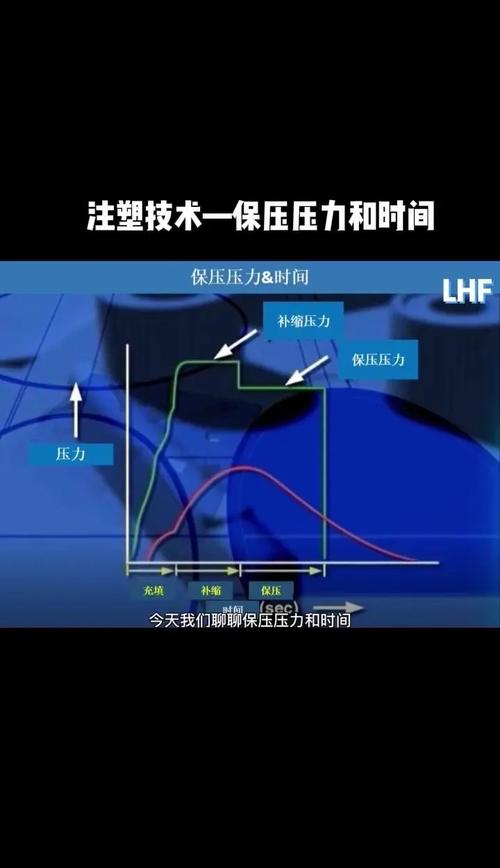

还是说回那个尾灯支架，原来的工艺是一段保压15MPa保8秒，翘曲最大1.1mm，公差要求是0.3mm以内。我改成三段分段保压：射胶到95%体积就转保压，第一段8MPa走3秒，让料流慢悠悠铺到零件末端，第二段直接拉到30MPa补缩2秒，把该压实的地方压到位，第三段降到5MPa保5秒，卸掉近浇口的多余内应力。改完之后打了一百模，翘曲最大0.21mm，合格率直接从88%干到99.7%。模具没动一刀，材料没换任何牌号，就调了保压的分段参数。很多做了十几年工艺的老法师看完都愣了，说原来还能这么玩。说白了，大家都被教材上那套“先射胶后保压”的流程给框死了，没人敢提前转保压降第一段压力。
产业化绕不开的硬伤，到现在都没补上
别听那些卖全电动注塑机的吹什么0.1MPa压力精度，也别信卖模拟软件的说AI能精准预测变形，都是营销噱头。注射成型到现在，有个根本问题绕不开：塑料熔胶是非牛顿流体，粘度随温度、剪切率乱变，你每一模的熔胶实际温度，都差个2-3度，进料口的原料含水率差0.1%，粘度波动就能超过10%，压力传递效率直接变天。就算你保压曲线一模一样，这一模和下一模的内应力分布就是不一样。尤其是长度超过500mm的大件，或者壁厚差超过1倍的结构件，没有任何理论、任何软件能精准算出最终变形，所有参数全靠试模试出来。开一套新模，少则试三五次，多则十几次，试模费几十万砸进去，都是行业默认的隐形成本。
不过话说回来，就算试模搞定了，批量生产到十万模以后，浇口套磨掉0.02mm，压力损失变了，尺寸又飘了，还得重新调参数。没人能逃得掉。我自己对接过不下十家做注塑模拟的团队，拿已有的零件数据训练AI，换个新结构，预测准确率还是不到60%，本质上就是把老师傅的经验打包卖钱，根本解决不了根本问题。
说白了，注射成型干到现在，还是个手艺活，半经验半试错，那些说什么全自动化全数字化可控的，都是割韭菜的鬼话。你要做产品，先留好试模的预算和调参的时间，别信那些张嘴就说搞定的吹牛。
