2026-08-17 06:20:45 分类：材料工艺
去年在华东一家乘用车配件厂待了三个月，碰到M14缸盖连接螺栓批量断裂的事。按工艺要求拧的8.8级螺栓，三个月断了17根。全是从螺纹牙底断的。
查来查去，根本不是螺栓强度不够。问题出在大家习以为常的预紧控制上。
预紧力根本不是你按表拧出来的
说白了，所有人都知道螺纹连接要控制预紧力，99%的工厂都是按扭矩表读数拧，完事。
真测过预紧力的有几家？实测发现，同一批螺栓，摩擦系数波动范围能到0.12到0.28，对应的预紧力差直接超过40%。就差半滴螺纹上沾的切削液，预紧力就能飘出去25%。要是螺纹加工的时候多了一圈毛刺，扭矩到了预紧力还差三分之一，用不了多久就松。要是螺纹粗糙度不对，扭矩没到预紧力已经超了，直接给你拉断，就像这次的批量事故。

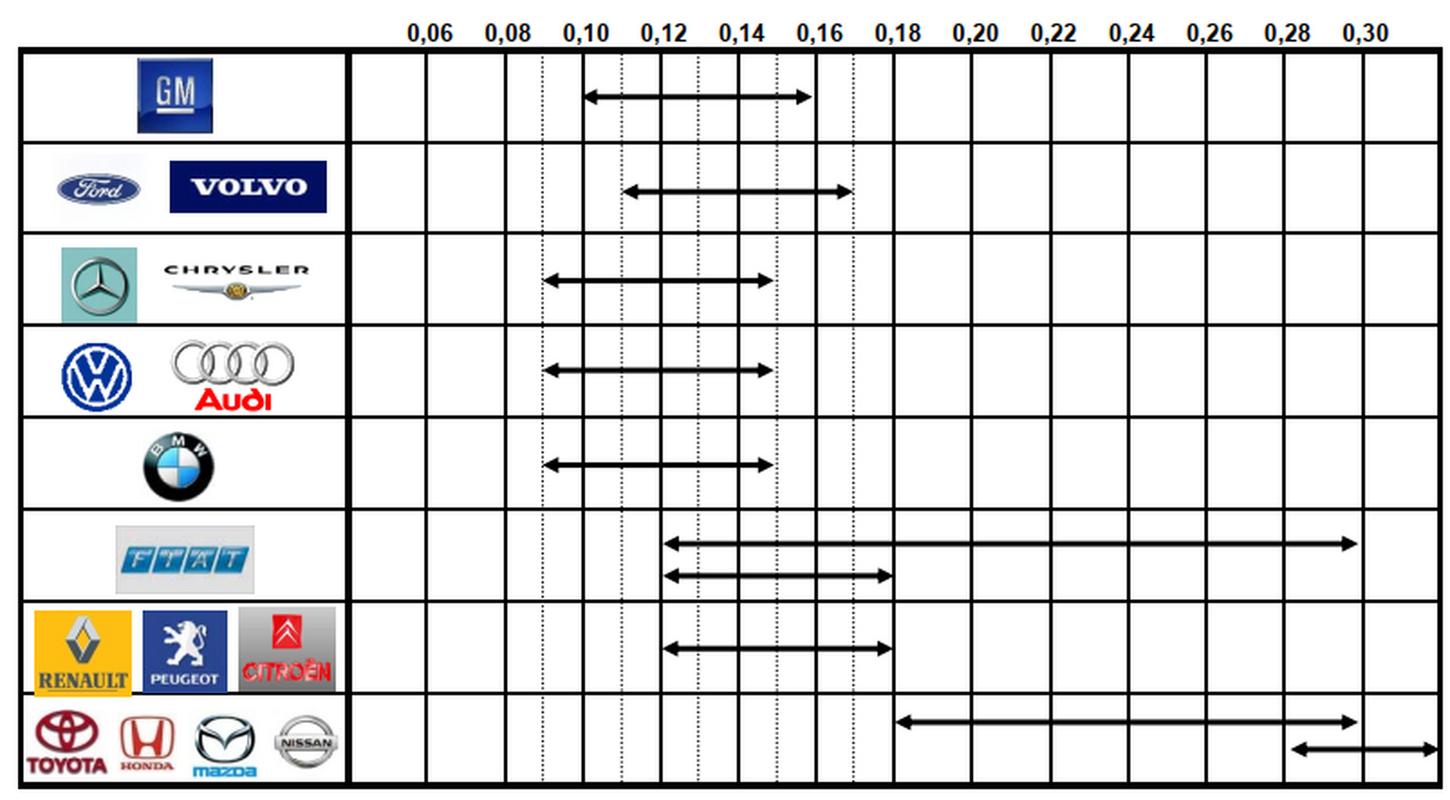

螺纹连接摩擦系数预紧力偏差实验数据图
我见过太多工艺文件，扭矩值直接抄国标手册，连现场试都不试。就是这么离谱。很多人说我们一直这么干都没事，那是本来产品要求低，容错空间大，真到了高载荷高可靠性要求的地方，一次出事就是几十万的损失。
不过话说回来，就算你现场测了摩擦系数调了扭矩，批量生产里还是摸不准。毕竟每根螺栓的螺纹加工误差都不一样，你不可能挨个测。
防松方案大半都是交智商税
我至今还能看到绝大多数流水线，给每颗螺栓都套一个弹簧垫圈防松。这真的是坑了国内制造业几十年的歪理。
说实话，弹簧垫圈那点预紧力，在交变振动面前跟挠痒痒没区别。前年给风电项目做过配套测试，M20的连接螺栓，同样的预紧力，带普通弹簧垫圈的，100万次振动测试后预紧力掉了42%，不用垫圈改用中强度螺纹锁固胶的，残余预紧力还有93%。差了快一倍。
那为什么还有人用？老习惯改不了呗，说我们前辈都这么用，哪那么容易出事。真出事了又说螺栓质量不好，从来不想想防松方案错了。

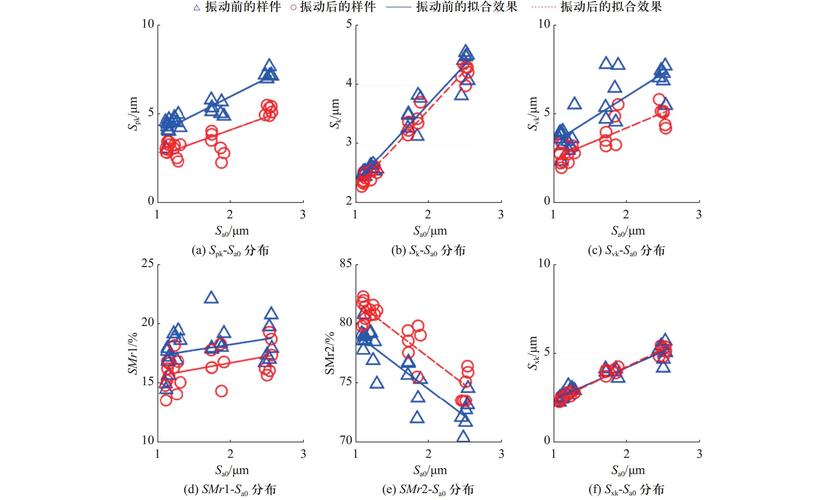

振动测试后不同防松方案预紧力残余对比图
还有什么止动垫圈、开口销，那都是给静态低载荷用的，拿到高速振动的工况里，一样该松松。别扯什么高端锁紧结构，再好的结构也架不住你用错地方，很多时候不是设计不行，是干活的人懒得想，抄个方案就上线。
绕不开的产业化硬伤
绕不开的产业化硬伤
说了这么多，核心就是一个事：现在所有的螺纹连接标准，全是基于理想螺纹面推导出来的。放到批量生产里，根本就是另一回事。
牙型公差带范围内，偏上限偏下限，预紧力差能到20%。存放一个月的螺栓，螺纹表面轻微氧化，摩擦系数直接涨了0.08，预紧力又变了。更别说什么沾了油沾了灰沾了切削液，这些变量根本没办法在批量生产里挨个控制。
最气人的是，预紧力是破坏性检测。你要测就得把螺栓拆了，零件废了，所以只能抽样。抽样合格就默认全批次合格，说白了就是赌概率。
还有10.9级以上的高强度螺栓，氢脆延迟断裂的问题。你说探伤？微裂纹根本探不出来。放个半年，好好的螺栓突然断了，连个预兆都没有。到现在也没有低成本的批量筛选方法，全靠钢厂控制，你拿到手只能靠运气。
这就是当下螺纹连接绕不开的硬伤。没人能给你拍胸脯说，我这一万颗螺栓每一个预紧力都合格，每一个都不会松不会断。所有的工艺控制，都是在堆容错率，降概率，根本没法彻底解决。
别扯什么数字化智能化，连最基础的单颗螺栓预紧力在线无损检测都做不到，谈什么全流程可控？就是这么回事。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：螺纹连接：手册没说透的批量生产失效真相
文章链接：https://m.yqhljx.com/list_11/1414.html
