2026-08-18 19:56:47 分类：材料工艺
去年给长三角一家做燃料电池的客户排查失效，新堆跑了1200小时，输出掉了32%，所有人都猜是铂团聚或者化学降解，拆开来做电镜，我一眼就看到膜边缘满是细碎的小裂纹——90%的国产质子交换膜失效，根本不是什么核心材料卡脖子，是大家都在错的地方卷参数。
所有人都卷质子传导率，没人在乎干湿涨缩
说实话，现在随便拉出来一家做膜的，PPT上的质子传导率都能做到0.1S/cm以上，跟杜邦的差不了几个小数点。那为什么一装车跑就拉胯？我拿去年测的样说，同一款全氟磺酸膜，湿度从30%升到100%，尺寸涨缩直接干到15%。你想想，膜被夹在两块双极板中间，四边卡死，一涨一缩，反复拉一万次，什么材料扛得住？实测发现，哪怕是进口的增强膜，跑1万次干湿循环后，边缘能拉出10微米宽的裂纹。氢气氧气直接窜，内耗飙升，功率不掉才怪。
好多厂做改性，把磺酸基团加的越多，电导率越高，吸水率就越高，涨缩就越狠。说白了就是饮鸩止渴，实验室测数据好看，装车就露馅。我见过多少项目，电导率达标了，循环寿命连国标一半都达不到，太可惜。

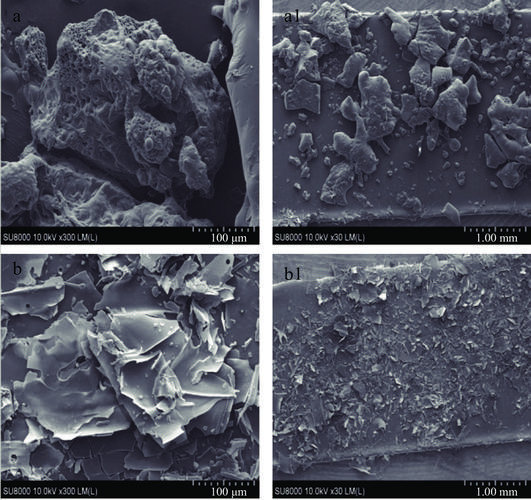

质子交换膜干湿循环皲裂扫描电镜图
它要黏结催化剂，还会偷偷抢掉活性位点
很多人对质子交换膜的认知还停留在“分隔气体+传质子”，忘了做膜电极的时候，它还要当黏结剂把铂碳粘在气体扩散层上。这里有个没人愿意说的细节：热压成型的时候，质子交换膜的树脂会流动，一旦压力温度控制不对，树脂会直接把铂颗粒整个裹住。质子能过来，氢气进不去，反应位点直接废了。我之前做过对比，工艺控制不好的膜电极，铂利用率直接从60%掉到28%。相当于你加了一倍的铂，一半都白扔了。
那这个问题好解决吗？不好说。热压温度低10度，树脂渗不进去，催化层掉粉。温度高10度，就是过度渗透，抢活性位点。压力差0.2MPa，结果天差地别。好多工厂为了提产能，把热压时间从30秒砍到10秒，出来的膜电极初期没问题，跑个几百小时，活性掉的飞快，全是这个坑。
不过话说回来，这个问题真不是什么技术瓶颈，就是愿意不愿意抠工艺细节，好多厂上来就喊换材料，其实就是懒。
质子交换膜过度渗透催化层形貌图
产业化绕不开的死结，根本躲不开
产业化绕不开的死结，根本躲不开
说了这么多，最核心的问题摆在这里——质子交换膜的成本和寿命天生互斥，没人绕得开。现在能用的长寿命膜，全是全氟磺酸体系。全氟树脂合成要氟化反应，一条百吨级的产线投进去就是十几个亿，原材料成本每公斤就要1500块以上。一台100kW的燃料电池商用车，要大概1.2平米的膜，光膜的成本就要一万多块，整车价格怎么降？
你想用非氟膜？磺化聚芳烃、磺化聚醚醚酮，成本砍一半都不止，但是耐氧化性差，发动机生成的过氧化氢会直接把分子链打断，寿命直接砍三分之二，跑不到一万公里就废了，根本没法商用。那做复合增强膜呢？加一层PTFE无纺布，涨缩是控制住了，寿命也上来了，膜厚从15微米涨到25微米，内阻直接涨了30%，输出功率上不去，要达到相同功率就要多加膜，成本又上去了，绕了一圈又回来了。
还有低温启动的问题，零下30度，膜里残留的水结冰，体积涨9%，直接把膜撑出内伤，加防冻增塑剂，离子传导率直接掉15%，不加，冻两三次就裂，这也是无解的。现在好多PPT上吹的新型膜，都是实验室里控温控湿测出来的数据，真拿到整车上跑，全露馅。没有哪个能真的跳出成本寿命互斥的坑，说白了就是炒概念。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：质子交换膜：别被参数骗了，产业化死结根本绕不开
文章链接：https://m.yqhljx.com/list_11/1504.html
