2026-08-18 19:31:53 分类：材料工艺
去年某新势力动力电池项目，我们供的改性隔膜样，循环187次就出了内短路。拆解开看，锂枝晶扎了0.7个微米，直接穿孔。没错，我们标称的厚度是12微米，抗穿刺强度比国标高20%，照样废。
别盯着孔隙率吹，孔径均匀性才是要命的事
现在行业逢隔膜必谈高孔隙率，要做快充，都做到45%孔隙率了，参数好看得能印在宣传册封面上。说实话，有啥用？实测下来，同一块1米宽的量产基膜，边缘和中间的平均孔径差能到0.12微米。就差这么一丢丢，快充的时候电流密度不均，锂沉积直接偏了，枝晶就顺着大孔一路往对面长。

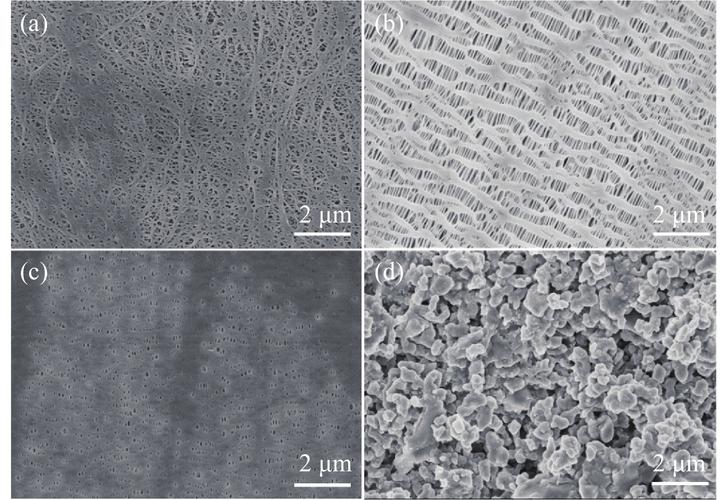

锂电隔膜孔径分布扫描电镜对比图
说白了，现在不管干法还是湿法工艺，不管你怎么调拉伸比，收卷张力稍微飘个5牛，孔径直接歪得没边。我之前在年产2亿平米的车间蹲了三个月，磨了夹具改了拉伸辊的平行度，才把整幅的孔径偏差压到0.05微米以内。成本直接涨了8个点，客户当场就摇头——谁要你这看不见摸不着的稳定性，人家要的是参数好看能写进招标书，对吧？
涂覆层的坑，没人愿意摆到台面上说
现在都搞纳米陶瓷涂覆，氧化铝粒径从1微米做到0.2微米，越做越小，张口就是附着力好、透气度佳。你见过涂覆不均拆出来的电池吗？涂覆完烘干，辊身温度差个两度，有的地方陶瓷堆成10微米厚，有的地方薄得只剩不到1微米，摸上去都发滑。电池循环两三百次，电解液一泡，热胀冷缩几个来回，涂覆层直接掉渣，堵得孔隙连离子都透不过去，内阻直接涨30%以上，不短路才怪。
锂电池失效隔膜涂覆层脱落显微图
有人说改粘结剂啊，我试过PVDF改丁苯乳胶，粘结力确实上去了，透气度直接降了15%，快充性能直接不及格。要不说邪门呢，你要这个就得丢那个，所有的改性本质上都是拆东墙补西墙。有没有两全的？有啊，实验室万分之一平米的样品，做出来啥都好，一放大到量产线，跑三整卷就出问题，那些坑全出来了。不过话说回来，现在不少上市公司发的新涂覆专利，都是拿实验室完美样品吹出来的，真落地的没几个，大家都揣着明白装糊涂。
绕到行业尽头，就是解不开的死结
绕到行业尽头，就是解不开的死结
现在都在搞功能化隔膜，什么导热的、自修复的、主动阻锂枝晶的，花样能出几十种。说白了都是在补原来基膜的漏洞，对吧？我见过最离谱的，给隔膜加五层功能涂层，总厚度干到25微米，电池能量密度直接降了5%，吹得天花乱坠说能做到百万公里循环，卖出去的试装车不到两年就回厂换电池，谁都不提这茬。
现在产业化最根本的硬伤是什么？说出来可笑，我们干了这么多年，到现在都没法在量产线上，实时测出每一个位置的实际孔径和涂覆层厚度。你测样只能测头尾切几个样，整卷几千米，中间哪出问题你只能做完电池才发现，那时候几十万的料就废了，连返工都没法做。什么？有在线检测？那玩意测的是整体总厚度，测不了孔径分布，也测不了涂覆层的局部均匀性，说白了就是摆样子给客户验厂看的。
哦对，现在都喊固态电池，说不用传统隔膜了，拉倒吧，半固态还是要隔膜，照样出同样的问题，不过是换个载体而已。没人愿意真砸钱解决这个问题，整个行业都在抢产能扩规模，都在吹好看的参数，真要把隔膜的均匀性做上去，整条生产线都要换设备改工艺，成本涨一大截，售价就得涨，谁先动谁先丢订单，对吧？说白了就是这么个死局，没人能破，至少现在破不了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：拆解隔膜材料：我干15年摸到的真问题
文章链接：https://m.yqhljx.com/list_11/1503.html
