2026-08-19 20:27:53 分类：材料工艺
三个月前，某新势力动力电池项目，供应商给的人造石墨散热片，标称热导率1500W/(m·K)，我们拿回去用激光闪射复测，沿厚度方向实际不到380。差了四倍。供应商还嘴硬，说他们测的是对的。哦，对，他测的确实是对的——只是测的方向不对。
别被标称热导率骗了，测试方向差出两个数量级
很多片状导热材料，热导率是各向异性的。像石墨这种，碳原子层内键合强，层间是弱范德华力，热量在层内跑的快，跨层跑的慢。高定向石墨片，面内热导率轻松做到1500甚至2000，沿厚度方向呢？一般只有10到30W/(m·K)。就差这么多。

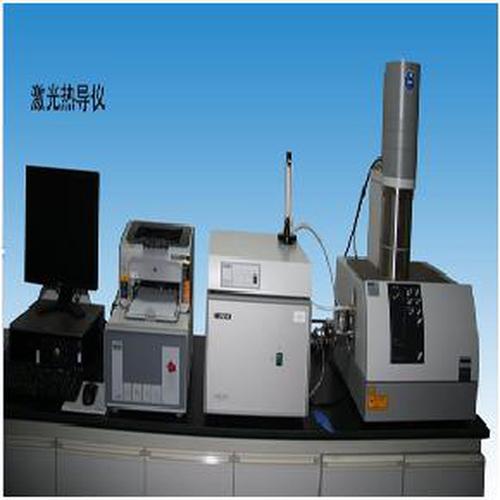

激光闪射法热导率测试试样台
现在行业里的潜规则就是，拿面内数据当整个产品的标称值。采购不懂，研发懒得细算，就觉得数值越高越好，高价买了低效率的货。说实话我见过不止一个项目，散热设计的时候用1500的数值算，做出来整机温升超了5度，全项目组围着导热材料骂，最后才发现是方向错了。搞笑吧？
堆高热导率的噱头，多数都是工业伪需求
现在材料圈卷热导率卷疯了，什么石墨烯改性铝基，碳纳米管涂层铜，动不动就把热导率堆到四五百上千，价格翻着倍往上涨，实际用起来呢？

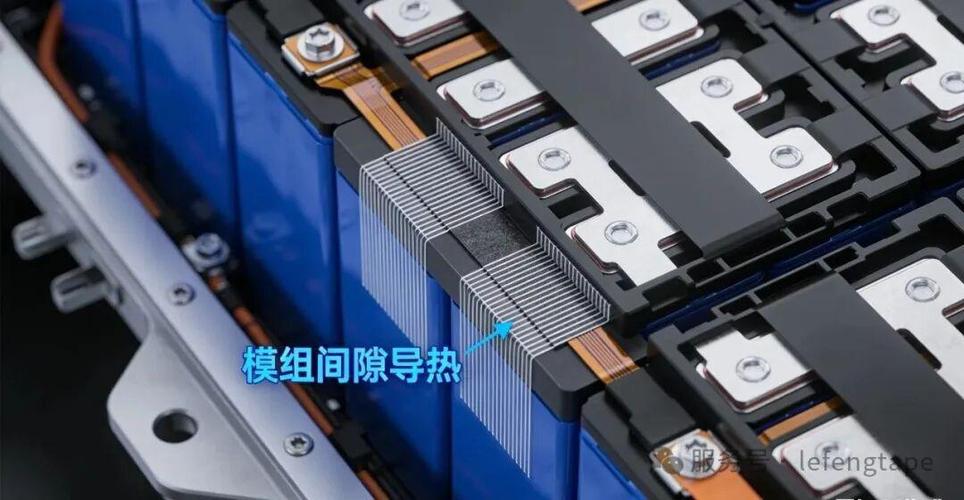

动力电池模组石墨散热片贴装现场
整个散热链路里，热阻最大的坑从来都不是导热材料本身的热阻，是接触热阻。两个固体贴在一起，微观上只有凸起的点接触，缝隙里填的是空气，空气热导率才0.026W/(m·K)，哪怕你把导热片的热导率从200提到2000，对总热阻的影响微乎其微。实测发现，常规的动力电池模组，界面接触热阻占总热阻的70%以上。你把导热片本身热导率翻一倍，总热阻最多降不到6%，对应整机温升能降不到1度。
我去年碰过一个客户，死磕要热导率1000以上的散热片，改了四版配方，成本每kWh加了90块，最后装车测试，环境温度25度，满载运行一小时，温升只降了0.7度。这点变化，你换个好点的导热硅脂填填缝隙都比这个提升明显。
不过话说回来，资本家就爱卖高参数卖溢价，下游就爱看好看的数字，我们做工程的，说破大天也没人听。就是这样。
到今天都绕不开的产业化硬伤
到今天都绕不开的产业化硬伤
别以为选对方向选对测试方法就完了，热导率这东西，从理论到测试全有坑。
先说测试，激光闪射法要求你提前知道试样的密度和比热，密度差2%，热导率结果就差2%。测多孔材料呢？多孔绝热材料或者多孔导热材料，孔隙率每变1%，热导率差10%都正常，批量生产谁能把孔隙率控制在1%以内？没人做得到。再说热流计法，试样和探头之间的接触热阻本身就会带来误差，软材料压下去厚度变了，结果又飘了。哪怕你所有条件都控制对了，不同设备测同一块样，差个10%都是常态，根本没有绝对准的数值。
再说理论，多相复合材料的热导率，现在所有的经典公式全都是理想假设。什么有效介质理论，全都是假设填料是完美球形，分散均匀，界面没有空隙。实际生产呢？填料团聚，界面有空隙，分散度差十个百分点，实测热导率比理论值低三分之一都是常态。到现在也没有一个公式能精准预测实际生产出来的复合材料热导率，全得做出来实测，研发全靠试错，时间成本高的离谱。
最坑的是，现在绝大多数厂商给的热导率都是常温25度下的数值，实际产品用的环境哪全都是25度？新能源汽车电池工作温度从-30到60度，航天绝热材料要扛-100度的低温，热导率本身就随温度变啊！很多厂商图省事，直接拿常温数值乘个经验系数就交差，实际误差能到20%以上，出了问题才回头补测，耽误大半年进度。
说白了，现在整个行业都在往虚了走，大家都盯着好看的高数值做营销，真正卡脖子的接触热阻优化、变温环境下的准确测试，没人愿意沉下心做。你拿虚标的热导率算出来的散热设计，能不出问题才怪。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：热导率：你拿到的标称值，九成都是用来忽悠人的
文章链接：https://m.yqhljx.com/list_11/1563.html
