2026-08-19 22:11:01 分类：材料工艺
去年给华东一家光伏封装材料厂做工艺调试，碰到邪门事。实验室打出来的EVA样片，紫外区透光率测出来91.7%，比现有量产款高了2.8个百分点。所有人都拍板说这个要升级，结果堆了10块组件去户外挂了三个月，发电效率反而比旧款低了1.9%。你说扯不扯？
透光率从来不是一个单一值
透光率从来不是材料的固有属性。很多人测透光率，就拿分光光度计往那一夹，出个数就完事了。说白了，你测的是你那片样片、在你那台仪器的测试条件下的数，和实际使用场景的透光率，根本两码事。

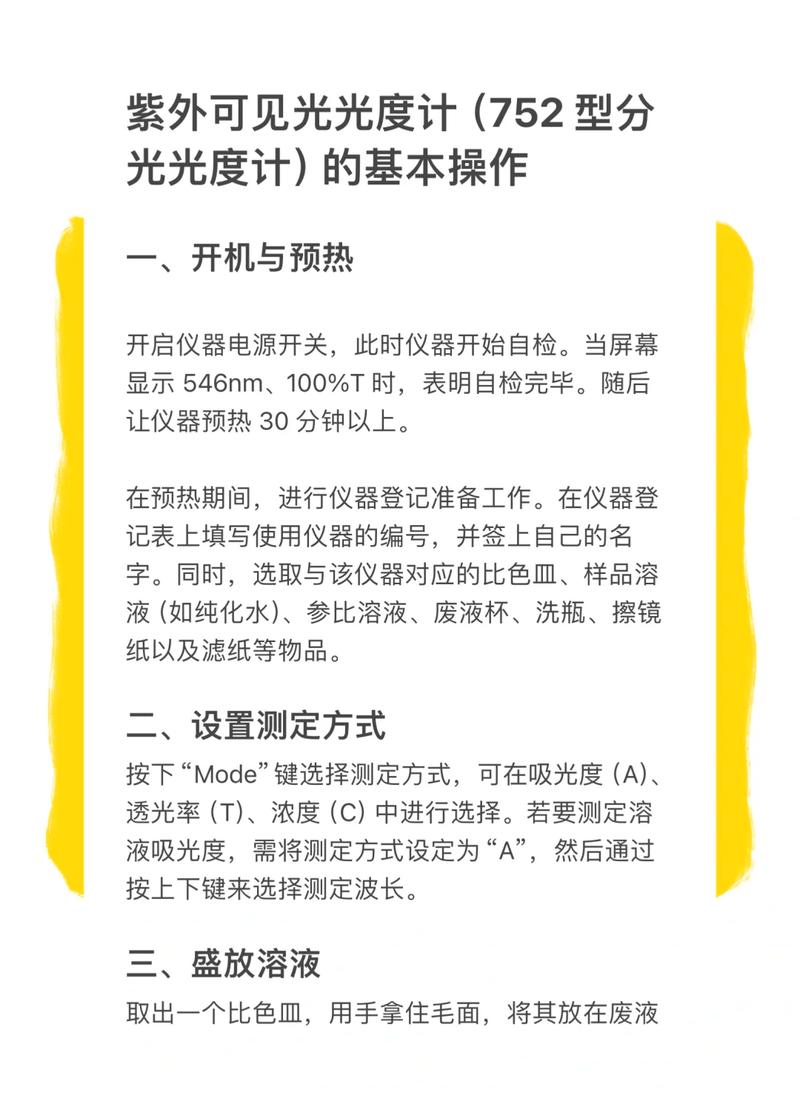

紫外可见分光光度计测量透光率试样操作图
我见过做车窗膜的，拿550nm可见光中心波长测透光率，刚好卡着国标要求的70%线，结果实际开车，阴天傍晚你看路就是发雾。为啥？它整个可见光波段的透光率曲线是凹的，两头低中间高，峰值刚好卡在测试点，平均下来实际透光率连62%都不到。
实测发现，哪怕同一片材料，测的时候温湿度差10%，出来的数能差2个百分点。高分子材料吸潮啊，吸了水折射率变了，你说数能准吗？
不同的仪器测同一片样，出来的数差一两个点都是正常的。说白了，这个数字本来就是给你做参考的，不是刻在材料身份证上的真理。很多人把它当KPI，太蠢了。
越高的透光率，不代表越好的性能
越高的透光率不代表越好的最终性能，这话我敢说，市面上九成以上的产品宣传都是错的。回到开头那个光伏案例，他们为了提透光率，把EVA里的紫外吸收剂砍了一半。紫外吸收剂本身吸光啊，少加肯定透光率上去了。结果呢？户外三个月，紫外线把EVA本身给黄变了，黄变之后整个可见光透光率直接掉了8个点，当然发电少了。
很多人就是走进这个死胡同。为了提一两个点的透光率，把原本该加的功能助剂砍了，短期数字好看，长期直接失效。

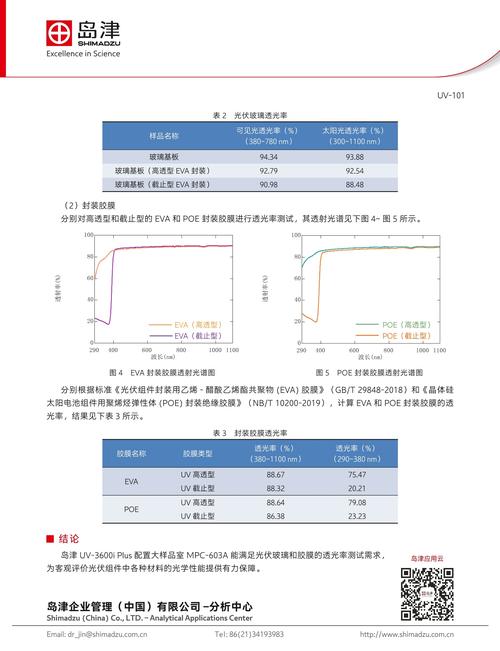

光伏EVA胶片黄变前后透光率对比图
还有做LED扩散板的，客户上来就要90%以上透光率，我跟工厂老板说，你要那么高透光，还要匀光干嘛？直接拿浮法玻璃不就完了。玻璃透光率96%，它不匀光啊，你LED点光源还是点光源，晃得人眼睛疼。
我之前做的车灯PC罩，为了防眩光，我们故意做了1%的光散射，把峰值透光率从90%降到了86%，装车之后主机厂验收直接拿A，说光型比之前完美多了。你说，要那四个点的透光率干嘛？中看不中用。
说实话，这个坑我刚入行十年前也踩过。那时候给一个显示厂做导光板，拼命提透光率，从82%提到87%，结果模组做出来亮度提升还不到1%，反而因为改了基材硬度，裁切合格率掉了7个点，亏了几十万。说起来都是泪啊。
不过话说回来，现在的供应链竞争就是这样，大家都拼参数，你数字低了，客户就说你性能差，哪怕实际用起来更好，也没人给你解释的机会。
产业化里绕不开的硬伤没人敢说破
产业化里绕不开的硬伤没人敢说破
现在所有的透光率标准，全都是测静态理想值，匹配的却是动态使用的产品，本身就是先天缺陷。
没人测动态老化后的年平均透光率，更没人测不同入射角度的透光率变化。说白了，就是拿实验室里25度、50%湿度、垂直入射条件下的数，给风吹日晒、角度随时变的工业化产品做标准，这本身就是扯。
比如现在做大尺寸光伏玻璃，为了减反，镀了多层AR膜，正面垂直测透光率93.8%，够高了吧？你斜着45度测，透光率直接掉到87%，角度差一点，数差好几个点。实际光伏发电的时候，太阳从早转到晚，大部分时间都不是正入射，你测那个垂直入射的透光率有屁用？
还有，现在很多材料的透光率标称，只测可见光区，不测近红外，但是很多应用里近红外的影响大了去了。光伏就是典型，硅片对1100nm以上的近红外根本不吸收，你透光率再高也变不成电，反而变成热量把组件烤热，反而拉低发电效率。但是没人提啊，大家比参数还是比全波段平均透光率，把没用的透光率加上凑数，专门忽悠外行。
这不是技术盲区，是利益盲区。改标准这事，动了多少人的蛋糕？现有生产线都是按老标准调的，你改了，多少标称高透光的产品直接不合格，多少企业要重新改工艺，多少人要丢订单？
说白了，这个问题不是没人发现，是大家都装瞎。反正终端客户也不懂，你给个好看的数字，他掏钱就行。出了问题，就说是使用不当，反正你也拿不出检测数据，因为标准里根本没要求测这个。
我干这行十五年，见过太多为了一个好看的透光率数字，扔进去几百万改工艺，最后性能反而拉胯的事。别拿那个实验室出的单个数字当圣经。你要的是产品好用，不是报表上好看的数字。就这样，问题摆在这，谁先跳出来不玩数字游戏，谁才能拿到真东西。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：透光率：你测的那个数，十有八九是错的
文章链接：https://m.yqhljx.com/list_11/1567.html
