2026-08-20 06:17:49 分类：材料工艺
去年山东淄博一家氟化工企业的2000立方浓硫酸储罐，刚换完PFA衬里三个月，漏了。腐蚀性酸顺着焊缝渗到碳钢基体，把罐底蚀出了三个拳头大的洞，停厂检修花了七百多万。供应商拿检测报告拍胸脯，说我们这个PFA耐98%浓硫酸，静态浸泡10年都没问题，怎么漏了？说白了，报告是对的，只对实验室玻璃缸里的纯酸对。
实验室耐酸性和工业现场，根本两码事
工业浓硫酸储罐腐蚀穿孔现场图
现在绝大多数耐酸性检测，都是静态浸泡。恒温，密封，纯酸，不动。测个三十天称重量，算失重率，就敢给你标耐蚀等级。
实测发现，这种检测出来的数据，放到工业现场，连参考价值都没有。我去年拿那款出事的PFA做过对比测试。实验室静态泡98%浓硫酸，25度恒温，30天失重0.02%，确实符合国标A级耐酸要求。
换现场工况呢？我们把样品装到循环管路上，每天让酸流过，温度从40度升到95度再降下来，一天三次波动，酸里面混了12%的硫酸钙固体颗粒，跟储罐实际进料的杂质含量一模一样。14天测失重，已经到0.31%，比实验室数据高了15倍。按这个速率算，不用一年，衬里就会磨穿。哪来的10年？
骗鬼呢。
杂质才是击穿耐酸性的隐形杀手

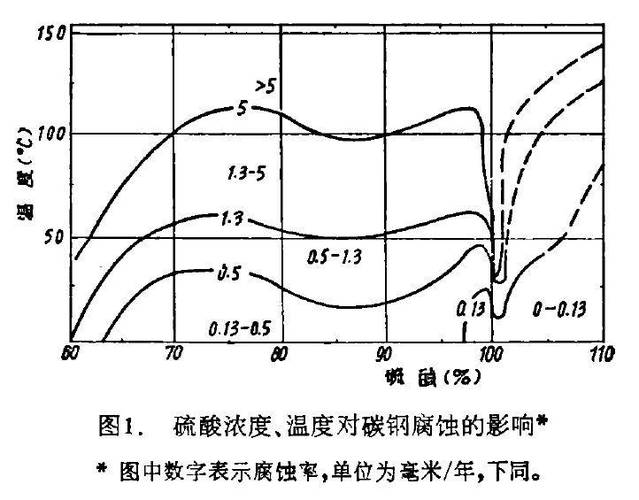

不同杂质含量硫酸下材料腐蚀速率对比图
所有公开的材料耐酸性数据，全是用纯酸测出来的。对吧？但工业生产里，你去哪找纯酸？氯碱厂的废酸带氯离子，磷肥厂的湿法磷酸带氟离子，哪怕是试剂级的浓硫酸，放储罐里久了也会溶进去铁离子。
就万分之几的杂质，就能把材料的耐酸性按在地上摩擦。我前年给一家氯碱企业做过测试，316L不锈钢，纯98%浓硫酸常温下，腐蚀率是0.01mm每年，行业标准里算完全耐蚀。我往酸里加了0.08%的氯离子，也就是万分之八，不多吧？腐蚀率直接跳到0.12mm每年，涨了12倍。再加到0.2%，直接到0.5mm每年。8mm厚的钢板，一年就能蚀穿。
很多人不信，说我加的杂质太多，你去开氯碱厂的储罐抽一桶酸测测，哪个不是这个含量？说实话，大部分做材料推广的，这辈子都没碰过实际生产的工业酸，全靠抄手册上的纯酸数据，出了问题就甩锅业主“工况不符合要求”。
脸都不要了。
不过话说回来，也不能全怪材料商，现在国标里的耐酸性测试方法，就是这么规定的。大家都按标准测，你不这么测，反而说你不合格。
耐酸性产业化绕不开的硬伤
耐酸性产业化绕不开的硬伤
说了这么多，核心就是一个事：现在整个行业对耐酸性的认知，从测试方法到评价标准，全错了。而且有几个硬伤，到现在都解决不了。
第一个就是成本，真能扛住绝大多数工业酸性工况的材料，比如铱钽合金，全氟醚橡胶，价格贵到离谱。一公斤铌板就要一千八，做一个百立方的储罐，光材料钱就要上千万，普通中小厂根本用不起。大部分项目只能用PFA、PP或者不锈钢凑合用，赌工况不会坏。
第二个就是焊接连接的死穴，哪怕你用了最好的耐酸材料，焊接后的耐酸性，肯定比本体差。我们做过几十组焊接试验，铌板氩弧焊，探伤全合格，腐蚀速率还是本体的2.7倍。塑料衬里的焊缝，更是重灾区，热融焊接的地方结晶度不对，耐酸性直接掉两个量级。只要有一个焊口出问题，整个设备就废。
第三个，也是最要命的，现在理论上根本算不清多因素协同腐蚀的结果。酸浓度波动，温度变化，杂质离子，固体冲刷，好几个因素加起来，腐蚀速率不是1+1=2，是1+1=10，甚至100。没有任何公式能提前算出来，也没有任何数据库能查，只能拿实际工况的酸去泡几个月试。说白了，现在做耐酸性的工业应用，一半靠经验，一半靠运气。没人敢给你打包票。
很多人找我推耐酸性材料，我每次都要说，先拿你现场的酸泡三个月再说，别信手册上的数，别信检测报告的A级。你省了那点测试费，回头出问题，修一次的钱够你做一百次测试。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：耐酸性：被实验室数据忽悠了的工业核心指标
文章链接：https://m.yqhljx.com/list_11/1586.html
