去年给某航天项目做燃烧室，试车200秒，1200度出头——钼合金喷管它竟然裂了。不是过烧，不是热震，解剖一看，晶粒粗得跟沙糖似的。再结晶。这已经是第三次了。每次都觉得这次能搞定，结果又翻车。就这个感觉，你懂吧？
说实话，钼这玩意儿特别拧巴。熔点2610度，比钛高出一大截，高温强度好得离谱，用在火箭、高温炉、玻璃窑炉里简直天选之子。但一到常温，动不动就给你脆断。我车间里摔碎过的钼电极比饭碗还多。你说坑不坑？
再结晶脆性——这个坑到底多大？
钼合金最致命的不是加工难，是再结晶脆性。一旦过了再结晶温度，晶粒疯长，塑性直接掉崖。说白了就是，高温用着用着，自己就脆了，拦都拦不住。掺镧掺稀土的钼合金能压一压，比如我们试过的Mo-La合金，起始再结晶温度大概能扛到1350°C左右，纯钼可不到1100°C。但问题来了——加稀土的批次稳定性完全看命。同一炉出来的棒材，头尾性能能差出30%。测完数据真想骂人。
而且你别以为控制变形量就能解决。轧制比这事玄学着呢。我有一回把锻造比从5调到8，晶粒细是细了，结果再结晶温度反而降了——因为储能太高，退火时它反而首当其冲再结晶。就这个悖论，教科书上可不会告诉你。
焊接？别提焊接
钼合金焊接我就是用血腥来形容。电子束焊、激光焊算勉强能上，但热影响区直接再结晶，变成一个脆性环，这环有多宽？0.3毫米到1.5毫米不等，看你热输入。哪怕焊后你立刻热处理，晶粒也回不来了。我做过拉伸，焊缝强度能到母材的70%算你祖坟冒青烟。真实测下来经常只有50%不到，断裂面就跟掰饼干似的。
有一回硬着头皮给钼筒体做氩弧焊，填丝是钼铼合金，铼含量47%，成本贵到肉疼。结果呢？焊完三天自己裂了——应力腐蚀开裂，在室温环境下！就是因为焊后吸潮，晶界那点氧污染让你所有功夫白废。这事之后，我再也不信什么“钼合金可焊性良好”的鬼话了。
抗氧化涂层？纸上谈兵

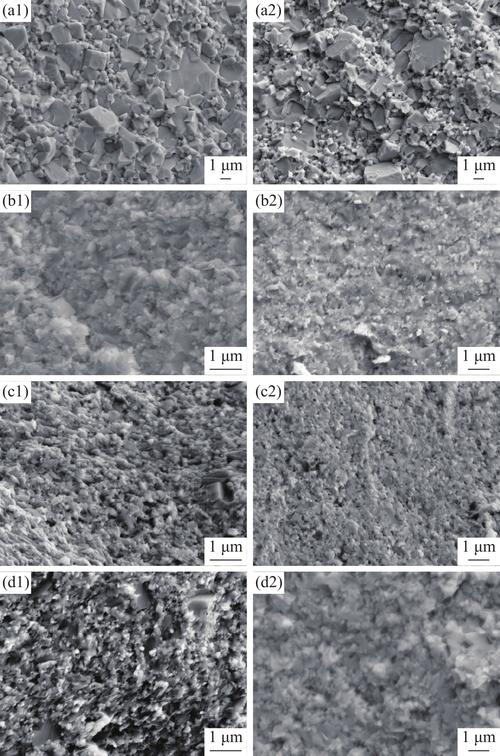

钼在300度开始氧化，500度以上直接冒烟变MoO3。所以必须涂层。常用的二硅化钼涂层能扛到1800度，但热膨胀系数跟钼基体差出一截，热循环一多就开裂。我们做过1000次热循环实验，到第230次涂层就开始掉渣。更烦的是，涂层一旦有孔隙，氧气钻进去就形成挥发性的氧化钼，能把涂层拱起来，整个剥落。这叫“鼠穴效应”，听过没？
我见过最离谱的修复方案——在涂层里掺玻璃粉，试图自愈合。想法挺好，实测发现玻璃相在高温下会渗进晶界，反而加剧钼合金脆性。于是一个缺陷变成了两个。搞材料的就是这样，经常拆东墙补西墙。
那到底还能不能用？
能。但得认命。钼合金只能用在纯高温且纯静态、无氧化、无焊接的场合，而且寿命必须按再结晶动力学算好。比如等温锻造模具、高温炉的螺杆、玻璃窑搅拌棒。这些地方还行。但旋转件、承压件？您饶了它吧。
现在一堆论文吹什么纳米掺杂、多主元合金化，把钼搞成高熵合金。我跟你说——实验室晶粒细化到200纳米确实塑韧性上来了，但一进入工程化，粉末冶金一烧结就长到5微米以上，性能打回原形。从粉到块的过程控制不了晶粒尺寸，这是钼合金产业化最无解的硬伤。理论上的漂亮数据，一落地就稀碎。
所以，别看见熔点高就瞎用。钼合金，说白了就是个偏科生，偏到骨子里。用错了地儿，它比铸铁还脆。那些天天忽悠“钼合金替代镍基高温合金”的，要么是真不懂，要么就是坏。镍基高温合金有韧脆转变温度吗？钼合金有，而且高到室温以上，这就是本质区别。绕不开的，认了吧。
