钨合金的脆性死穴：从业15年没见谁真搞定过-仓储物流设备,钢托盘生产销售厂家

去年，一单高比重钨合金穿甲弹芯的活儿，差点让我赔掉底裤。30根φ40的棒材，热处理后探伤——内部微裂纹像蜘蛛网，上深孔钻，钻头直接崩断。损失？少说四十万。说实话，钨合金这玩意儿，这些年被捧得太高。都说比重大、强度高、耐高温，航空航天、军工、医疗屏蔽，哪儿都插一脚。可一线干活儿的都清楚，这材料有要命的短板，而且几十年了，根本没真正解决。

脆性：教科书不写的潜规则

钨合金，尤其钨含量90%以上的，本质就是金属基复合材料，钨颗粒嵌在镍铁或镍铜粘结相里。问题就出在这：钨颗粒本身就是脆性的，体心立方嘛，韧脆转变温度高。粘结相再多，也只是“胶水”，没法改变钨颗粒的断裂模式。实测发现，室温下钨合金的延伸率也就2%~5%，冲击韧性20~30 J/cm²，跟调质钢动辄上百的韧性比，简直玻璃。但投标时，没人提这事儿。为啥？数据都挑好看的报，什么“烧结态可达10%延伸率”——那是在特定退火条件下，尺寸小得可怜的标准试样。等你真做大件，芯部冷却慢，晶粒长大，脆得跟桃酥似的。去年遇到一个防辐射屏蔽罐，壁厚80mm，客户非要钨合金，说密度高。结果加工时内应力释放，罐体直接变形，椭圆度超差0.5mm，报废。钨合金的内应力大得离谱，烧结后哪怕缓冷，残余应力都能到200MPa以上。不做去应力退火？等着裂吧。可退了火，硬度又掉，工期还长。这叫什么事儿。

加工现场：一把合金刀走不了十件活

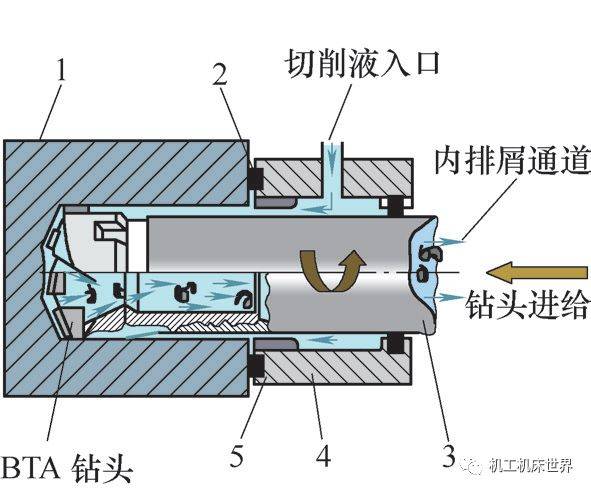

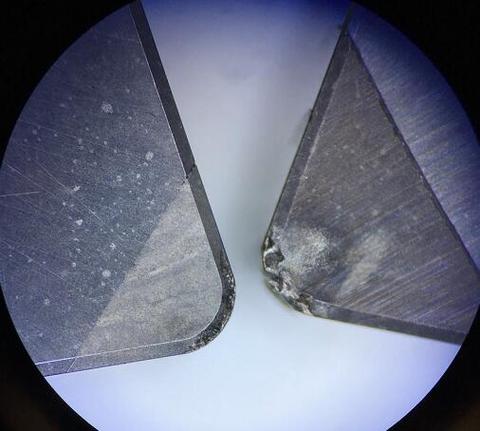

加工钨合金，车间老师傅骂娘是常态。高比重钨合金硬度HRC 25~35，不算高，但磨蚀性要命。钨颗粒硬度接近碳化钨，刀具磨损快得你怀疑人生。我用过欧美顶级品牌的硬质合金刀，切削速度只能开到30~40米/分钟，进给0.05~0.1毫米/转，跟啃骨头似的。一刀下去，刀尖温度飙升到600°C以上，冷却液必须猛喷，否则工件表面烧伤，微观裂纹又来了。最坑的是什么？加工硬化。尤其铣削时，表面那层被碾压，硬度能提高50%以上。第二刀下去，刀具直接崩刃。所以，精加工留量得精确到0.05mm以内，全靠手感。数控程序？不好使。得靠人盯，反复打表。还有钻孔。φ6以上的孔，排屑不行就堵。钨合金切屑是粉末状，磨成浆糊，钻头一堵，扭矩瞬间飙升，扭断钻头。我们现在钻孔，必须用带内冷的钻头，压力打到10MPa以上，还得阶段性退刀。效率低到发指——一根半米长的棒材打深孔，能干两天。

而且，现场环境特别脏。钨粉有毒，虽然合金态稳定，但加工产生的粉尘必须严格防控。工人防护服、带呼吸阀的口罩，全套上。这成本，小厂根本扛不住。

成本陷阱：你以为省了重量，其实烧了钱

都说钨合金高密度，能减小部件体积。但成本呢？原材料钨粉，现在一公斤300~500元，看纯度。加上镍铁，烧结，加工，成品价格破千很容易。一个复杂件，材料利用率不到50%。剩下的切屑回收？回收率80%就谢天谢地了，氧化、污染损耗大。最可笑的是，设计端往往忽略真实力学性能。比如只算密度，以为能减重，结果因韧性差，必须加厚壁厚防断，最终总重反而上去了。我见过一个陀螺仪转子，原用钢件，换成钨合金，本以为能缩小尺寸，结果因为脆，装配应力导致微裂纹，动平衡过不去，报废一批。最后算总账，成本翻了5倍。所以，别迷信钨合金。它从来不是万能材料，只是特定场景下的无奈选择。那些光鲜的性能表背后，是一地鸡毛的工程妥协。从业15年，我的经验是——能用钢解决的，绝不用钨合金。除非你的项目真的不差钱，而且加工厂跟你关系够铁。 否则，等着被现实打脸吧。

钨合金的脆性死穴：从业15年没见谁真搞定过

脆性：教科书不写的潜规则

加工现场：一把合金刀走不了十件活

成本陷阱：你以为省了重量，其实烧了钱

钢托盘生产销售厂家

文章目录

最新文章

热门标签
