前两天一个做MS胶的兄弟半夜给我打电话，语气像见了鬼。加了5%的纳米钙，成品里全是麻点，挤出性直接垮掉。他以为买到假货了。我说，你买到真货了——真纳米钙就这德性。
粒径80nm，BET 22m²/g，表面硬脂酸处理。参数漂亮得能拿去评奖。但往胶里一搅，团聚成几微米的大颗粒，比直接加重钙还惨。这行干久了，见太多人被“纳米”俩字忽悠瘸了。说白了就是：你以为纳米是性能的解药，其实它经常是工艺的毒药。
粒径越小，团聚越猛？先看看分散的坑

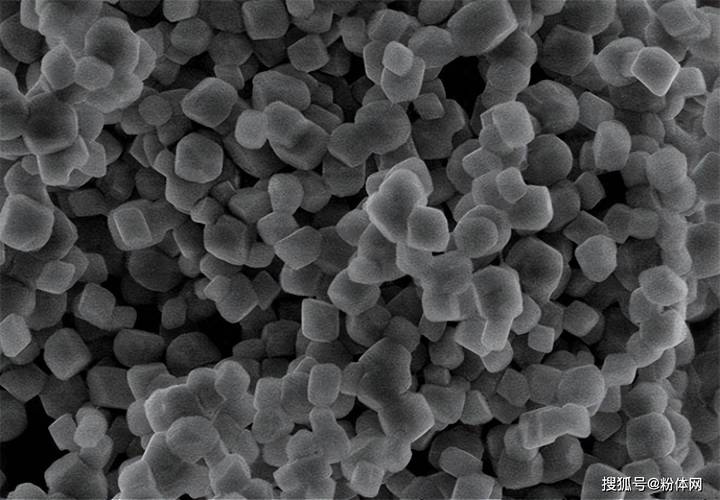

厂家总吹原生粒径，但鬼才关心原生粒径。实际起作用的是二次粒径——也就是团聚体大小。拿扫描电镜看过都知道，干燥后的纳米钙粉体，原生粒子基本找不到，全是蓬松的agglomerate，几十微米甚至上百微米。比表面积越大，团聚驱动力越强，范德华力加毛细管力，捏都捏不开。
去年在佛山一家密封胶厂，我们做过对比：同一配方，用湿法研磨分散，40nm钙粉料浆直接添加，性能提升显著；但用同款粉体喷雾干燥后再加，数据马上就拉胯。为什么？干燥过程里粒子已经焊死了。后续靠双螺杆那点剪切力，根本打不开。这就是所谓的“纳米效应”——存在于电镜照片里，不存在于你的产品里。
有人不服，说用超声。实验室行，产线呢？几十公斤料你超声一个试试？成本、效率全扯淡。更别提有些体系里超声还会把基料打断，得不偿失。所以别迷信纳米，先看看自己厂里的分散设备够不够格。没高压均质机、没珠磨机，你就老老实实用亚微米钙，可能效果反而更好。
表面处理：一把双刃剑，割伤了多少配方师
提到纳米钙必谈表面改性。什么脂肪酸、钛酸酯、铝酸酯、硅烷偶联剂……行业标准里连个统一的评价方法都没有。我试过六家供应商的“同规格”产品，硬脂酸包覆量从1.2%到3.5%不等，活化度都标98%以上，但做出来的胶，触变性天差地别。
其实道理很简单——包覆不均匀。那些标榜单分子层包覆的，实际上就是部分区域包成多层，部分区域裸奔。裸露的高能表面一接触极性基料，立刻二次团聚。更坑的是，有些处理剂本身与基料相容性就不行。比如硬脂酸处理的钙粉扔进硅酮胶里，初期分散挺好，但固化后会在界面形成弱边界层，粘结强度刷刷往下掉。做幕墙胶的老工程师应该都吃过这亏。
还有个隐形炸弹：表面处理剂迁移。遇高温或长时间储存，硬脂酸会慢慢脱附，粉体又变回亲水。你拿刚出厂的料测得好好的，三个月后客户投诉拉丝、结块，死都找不到原因。这就是工艺的“黑箱”——改性效果没法在线监控，全靠打样试。我一向主张，买纳米钙别看活化度，没用。要测临界表面张力，要拿你自家的基料做流变曲线，批次间波动一目了然。但有几个供应商会给你这些数据？
产业化最大的笑话：批次稳定性
做粉体这么多年，我敢说纳米碳酸钙的批次稳定性是全化工行业最烂的，没有之一。同一厂家，不同生产周期出来的料，粒径能差20nm，BET波动超过5m²/g。更离谱的是形貌——这锅是立方体，下一锅变纺锤形，再下一锅出来点链状。碳化工艺的温度、pH、二氧化碳流量、晶型控制剂的微量波动，放大到几十立方的反应釜里，根本控不住。
我记得有次处理一个PVC增韧的客诉。客户用了我们推荐的纳米钙，前两批冲击强度提升40%，第三批只提了15%。把所有助剂排查一遍，最后锁定到填充料上——那批钙粉的一次粒径实际上已经跑到120nm了，供应商还按80nm卖。拿激光粒度仪干法测根本看不出，必须用TEM一张张拍照统计。可哪个下游用户买得起透射电镜？
这就是现状：性能全凭供应商良心。你以为在买材料，其实在赌人品。
另外一个绕不开的硬伤是理论模型的严重滞后。学界还在用DLVO理论解释纳米粒子在聚合物中的分散稳定性，可那个理论建立在稀溶液和刚性球假设上。真实的高分子熔体是粘弹性的，粒子表面还有包覆层和接枝链，力场复杂得一塌糊涂。所以很多配方设计靠的是经验，甚至是玄学。一个从业十几年的老师傅跟新手说“打胶得顺着一个方向搅拌”，你以为是笑话？不，那是因为反转会引入气泡并改变絮凝结构，最终影响纳米粉的分散形态。这些知识写在论文里吗？没有。全在师傅的直觉里。
所以别谈什么前景了。纳米碳酸钙想真正靠谱，先把表面处理的在线检测和闭环控制做出来，再谈其他。没有这个，一切都是纸上富贵，实验室里爽完，产线上哭。
