他觉得检测结果搞错了。
我让他把“纳米”粉体拿出来，捏了一小撮在指尖搓了搓。沙沙的，颗粒感明显。我说你这东西，实际粒径保底两个微米往上。他不信，去做电镜。后来打电话过来，骂了一句脏话。

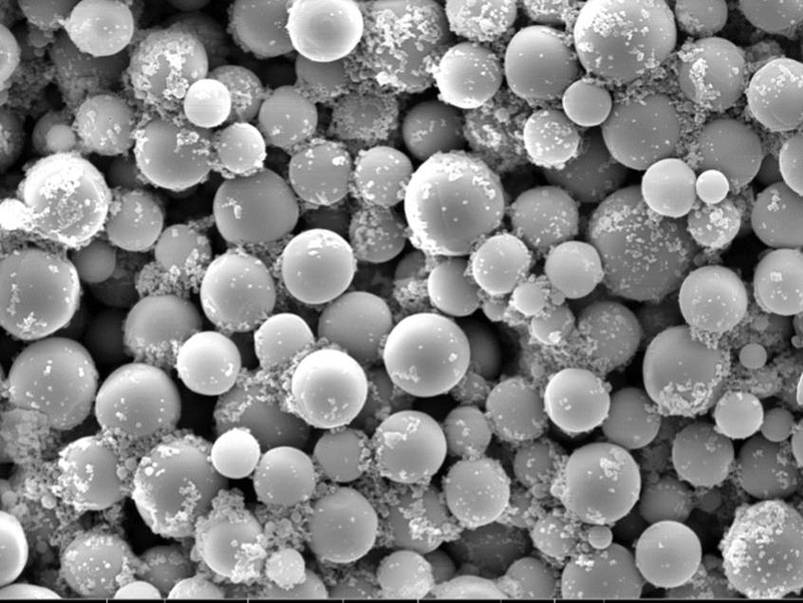

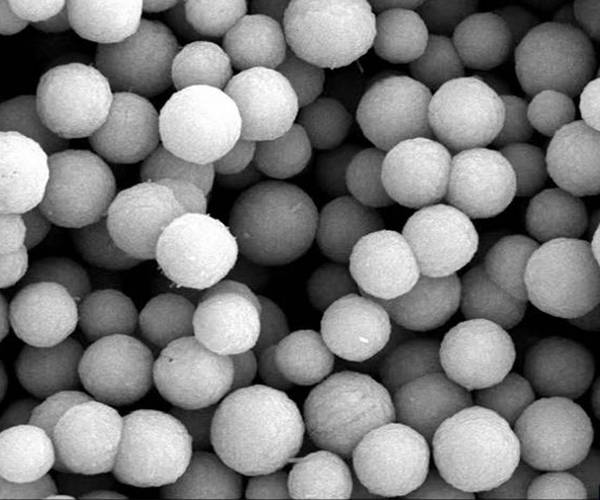

团聚体。密密麻麻的团聚体。

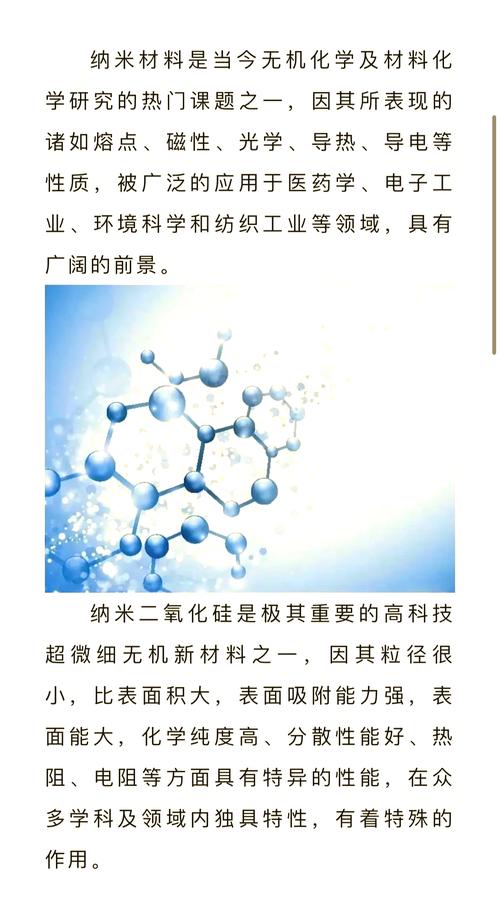

其实，纳米二氧化硅根本就不是你想象的那样
厂商的宣传册上，比表面积动不动 200、300、400 ㎡/g，一次粒径 7nm、15nm，数字唬人。可实际用起来呢？
一进树脂，全完蛋。
说白了，那堆天文数字的比表面积，是粉体在 干态、未受压 条件下测出来的。一旦你把粉往液态体系里倒，范德华力、氢键、毛细管力，瞬间就把这些粒子焊死成微米级渣团。你花大价钱买的“纳米效应”，还没开始就结束了。
我见过最离谱的例子：某电子胶厂家，买了号称 20nm 的硅溶胶，结果成品雾度巨高。切片一打能谱，二氧化硅的富集区直径都在 800nm 左右。等于说，全白干。
这就是产业化的死穴——根本不在于你做不做得出一次粒径几个纳米的粒子，而在于你用什么成本，能把这些粒子真正在应用体系里打开。
而这一点，绝大多数下游用户，甚至部分材料工程师，都没有清醒的认识。他们的检测方法，往往在自欺欺人。
分散？别逗了，你测出来的粒径骗了所有人
用激光粒度仪测个 D50？
笑死。
那种测试，得先把浆料拿溶剂稀释到近乎透明。剧烈的稀释剪切，加上超声预处理，强行打散的聚集体，能代表真实使用状态吗？我把奶茶里的珍珠碾碎了测粒径，然后说这奶茶不含珍珠？
还有更绝的。有些厂商提供“预分散体”，拿三辊机或砂磨机死嗑出来的。确实，D50 能做到 150nm。但那个状态维持得了几天？一停止搅拌，或者体系温度、pH 值稍微波动，粒子就开始重新“搭桥”，返粗。你拿回实验室测，数据漂亮；等上了产线，一吨料，泵抽不动，滤网堵死。这种事情，做工艺的不碰到几次，是不会长记性的。
实测发现，真正能稳定在 200nm 以下保持半年不分层不返粗的纳米二氧化硅分散液，成本没有低于 200 块一公斤的。 而且这还得碰运气，看树脂体系跟它的匹配度，换一种环氧，说不定立马絮凝给你看。
说到底，我们缺乏的，不是那个“美丽”的一次粒径，而是 一套廉价的、能够在工业流体中保持纳米粒子热力学稳定性的界面工程方案。现有的硅烷偶联剂、超分散剂，说白了都是在打补丁，没有一个能从根本上解决重新团聚的趋势。因为那是热力学自发的过程，你做的所有努力，不过是减慢它奔向热寂的速度。
成本黑洞：一公斤几十块和几千块的货，差别在哪？
有人会嘴硬：那我买国产便宜的，50 块钱一公斤，砂磨机狂磨不就行了？
行。咱们算笔账。
你买气硅或沉淀法改性的干粉，根本没法直接用——添加量到 3% 粘度就炸裂，得配专用分散剂、得砂磨、得冷却。一台 30L 砂磨机，装 80% 的锆珠，磨一吨料要多耗多少电？锆珠磨损、设备折旧、人工，这些不是成本？更别提停工清理的时间。你磨出来，粒径可能勉强到 300nm，但批次稳定性呢？这一罐和下一罐，粘度能差一倍。
反之，买进口 1200 块一公斤的稳定性极好的分散液，直接搅拌添加，粘度可控，性能提升明确。但你的客户愿意为这点性能多掏多少钱？
所以滑稽的局面来了：纳米二氧化硅在低端应用里纯粹是概念添加，没效果；在高端应用里，成本结构根本支撑不了。 比如想做超亲水涂层，做防反射薄膜，确实需要，但那点用量，养不活上游；而想在涂料里大面积替代微米级填料，对不起，分散成本先教你做人。
这就是产业化的最大硬伤——理想中的“纳米增强”，被分散工艺的成本死死卡住脖子。 有时候我想，或许我们追求的所谓“纳米分散”，在工程经济上本身就是个悖论。因为你要对抗的是粒子间巨大的表面能，付出的代价，很可能已经超过了那点性能提升带来的收益。
我看过太多项目，初期拿实验室用超声分散做出的样品去路演，数据亮瞎眼。一到中试，超声换砂磨，立马原形毕露。然后就没有然后了。
老实说，我们现在用的评价方法全是错的
这个行业还有一个根深蒂固的问题：评价体系。
我们太盯着粒径，太盯着比表面积了。一个纳米二氧化硅“好不好”，难道就只看它一次粒子多细、氮气吸附多大吗？
根本不是。
用起来好不好，要看它在 实际配方流变行为中的表现 。增稠特性、触变性、储存粘度变化、甚至对固化剂吸收的影响——这些才是跟性能直接挂钩的东西。可我们还在用 BET、TEM 这些表征干粉的手段，来倒推应用效果。这中间要跨越的差距，不是一星半点。
有一次，我去一家覆铜板厂解决压合流胶问题。他们用的纳米二氧化硅，TEM 看分散良好，但一压合，树脂流胶不均。最后发现，是二氧化硅表面残留的分散剂跟固化促进剂发生了反应，改变了反应动力学。这事，你做多少电镜、测多少粒径都看不出来。
所以，我们急需一套从流变学、从加工性出发的实用评价标准，而不是继续跪在那几个“纳米数字”前面自我陶醉。
如果整个行业不能迈过这道坎，那纳米二氧化硅永远只能活在论文里，活在销售人员的 PPT 里。它离车间，还很远。
