一场户外测试，直接打脸

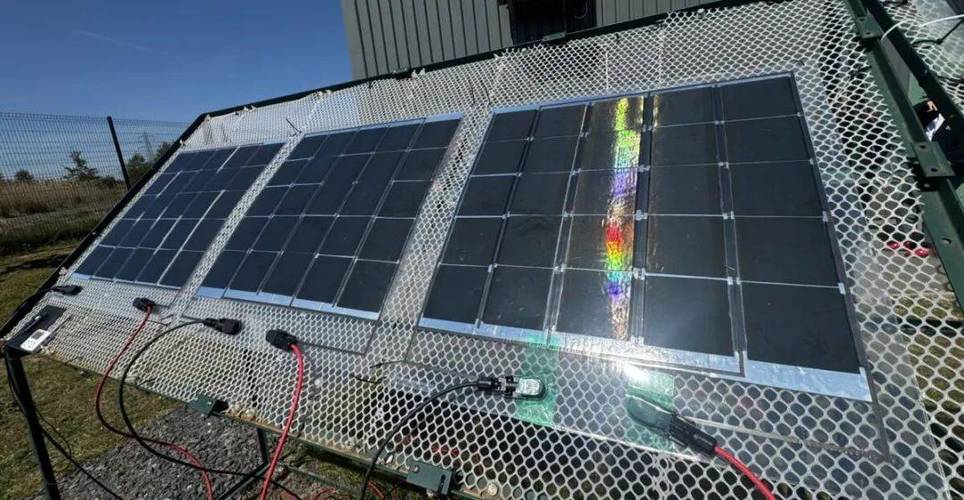

去年在青海示范项目，我们装了一块30cm×30cm的钙钛矿小组件。当时测效率，21.5%，说实话，挺激动。结果呢？第三天就出事了。 正午电流输出突然掉了15%，所有人都以为是接线松了。不是。拆下来一看，肉眼可见的黄色斑块——原本均匀的黑色薄膜变成了豹纹。我心里咯噔一下，完了，光致相分离。第七天，功率只剩初始的60%。这种衰减曲线简直比股市还狠。老板电话里问我：“不是说能稳定运行25年吗？” 我无言以对。那批从实验室转出来的所谓“稳定”配方，到了真正的太阳底下，连一周都撑不过。
光衰的微观机制，说白了就是晶格崩塌
问题出在材料本身。钙钛矿不是一种热力学稳定的结构，它是软的，一照强光，晶格里的溴和碘就开始分离。你没看错，原子级别的“分家”。透射电镜下能拍到，本来混合均匀的卤素，光照后出现富碘区和富溴区，像油水分离。这就导致能带扭曲，载流子直接被陷阱抓走。实测发现，哪怕在只有0.5个太阳光强下，经过500小时，PL强度衰减超过80%。有些人说加点铯、加点甲脒能稳住——试过，只是延迟，不是解决。说到底，我们没有彻底理解离子迁移的驱动力到底是什么。理论盲区，工艺只能瞎摸。
为什么封装救不了它？
很多人寄望于封装：把钙钛矿和水氧隔开，不就行了？天真。光衰是内源性反应，不需要氧气参与。我们用POE胶膜+丁基胶密封，水汽透过率做到了10⁻⁶ g/m²/day以下，够低了吧？照样衰减。更讽刺的是，封装增加的成本已经把钙钛矿的成本优势吃掉了一半。而且，封装后一旦内部产生光解气体，会形成鼓包，加速分层。你说的轻薄柔性？一弯折，晶界裂纹扩大，漏电流暴增。我做过弯折测试，曲率半径5mm，1000次循环后效率暴跌40%。就是这些实际应用的坑，论文里从来不提。
说实话，现在资本热钱涌入，动不动就说钙钛矿要颠覆晶硅。但产业端呢？连一个能通过IEC 61215标准测试的组件都没有。 那些公布的认证效率，多半是小面积、暗箱里测的。拉到太阳底下，紫外+高温+高湿，材料立马现原形。我们甚至碰到过，同一块薄膜不同区域，衰减速度能差三倍——工艺均匀性完全失控。涂布速度、退火温度、气氛控制，偏差一点点，性能就天差地远。人力成本还巨高，调一个配方得花三个月，良率不到六成。这像个能赚钱的产品吗？
工艺上的死结：你想做大，它偏要碎
另一个绕不开的痛点是放大。实验室刮涂2cm²的小片子，结晶完美。上到300mm×300mm的狭缝涂布，边缘和中心干燥速率不同，导致晶粒大小错乱，膜厚波动超过20%。我们用红外热成像监控过，涂布过程中基底温度梯度能到8℃，这足以让结晶动力学失控。尝试过激光辅助干燥，有用，但设备投入翻倍。而且钙钛矿对溶剂蒸汽压极其敏感，车间湿度稍微变化，成核密度就飘了。有次黄梅天，废了整卷基材，损失几十万。这种娇贵材料，离工厂大量生产，还差一个量级的技术突破。尤其不要提叠层，叠层更是把问题乘二——两层钙钛矿或者钙钛矿/晶硅，界面缺陷、能级匹配，随便一个堵死你。
归结到底，光电材料领域，尤其是钙钛矿，目前最大的坑是我们对光生激发态下的晶格动力学理解近乎空白。第一性原理计算算出来的稳定结构，在光场、电场、热场耦合下根本就不稳。理论界还在争到底是什么导致了卤素偏析，极化子？应变？缺陷辅助扩散？没结论。那实验呢？全靠试错。搞材料的都知道，没有理论指导的工艺优化，就是在黑暗中扔飞镖。所以别跟我扯效率纪录，那个30%也好、33%也罢，如果不能连续运行1000小时无衰减，都是实验室的玩具。
就这样，该说的说了。爱信不信吧。
