摘要：很多做机械设计的中级工程师，做齿轮设计只会套模数齿数，对齿轮标准的体系、选型和细节要求一知半解，本文结合十多年一线设计的踩坑经验，梳理当前国内主流齿轮标准的体系，不同应用场景的选型方法，以及容易忽略的细节问题，帮你避开设计中的隐形坑。
去年帮客户改一套重载输送机的齿轮箱，刚出实验室台架试验没问题，跑了三个月断齿。查了半个月，最后发现是设计的时候照搬旧图，模数选对了，但精度等级按老JB标准选的，客户新出口订单要符合ISO 1328-1:2013，差了两个公差等级，啮合间隙不对，冲击载荷直接啃断齿。赔了小几十万，谁不心疼！
我们现在用的齿轮标准，到底有多少坑？

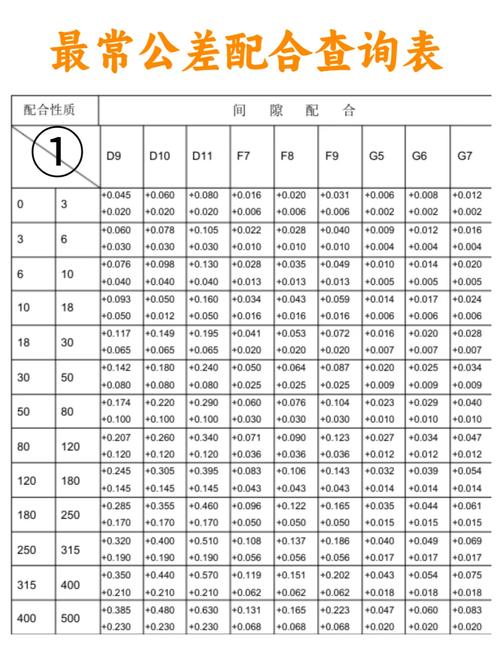

很多人分不清国标、ISO、德标DIN、美标ANSI的区别，对吧？现在国内主流的渐开线圆柱齿轮精度标准是GB/T 10095.1-2008，等同采用ISO 1328-1:1995，目前国标尚未更新到2013版ISO，很多出口欧洲的项目要求直接采用ISO 2013，精度分级没有大变化，但偏差定义和检测方法改了，不少设计师不知道这点，送样检测直接不合格，重做又耽误几个月交付。

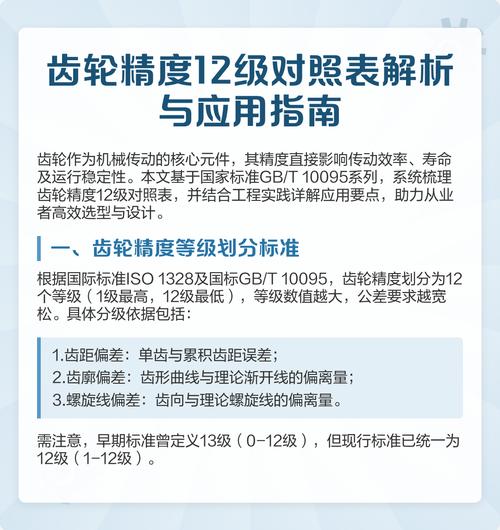

还有已经废止的老标准JB 179-83，很多开了十几年的工厂，旧图库里还大量在用这个标准。老JB的精度等级是1级最高、12级最低，GB/T 10095反过来是0级最高，12级最低，对应关系上，老JB的6级大致等于GB的7级，很多新人对应错，选精度直接错一个等级，要么成本飞涨要么精度不够。说实话，我见过不少五年工龄的设计师，都搞混过这个对应关系。
除了精度标准，强度标准也容易错。国内齿轮接触强度和弯曲强度计算的现行标准是GB/T 3480系列，最新版已经到2021年了，很多人图省事用网上搜来的老经验公式，不按标准修正载荷系数，额定承载能力差出20%都很常见，重载场合不出问题才怪。
不同场景下，齿轮标准怎么选才划算？
不是精度越高越好，也不是越洋的标准越好，完全看应用场景和成本要求，这个账一定要算清楚。
举个例子，普通农用机械的变速箱齿轮，行业专用标准是JB/T 10292-2001，里面一般要求8级精度就足够满足十年寿命要求，你非要硬上5级精度，加工成本直接翻三倍，终端售价降不下来，产品卖不动，何苦来哉？
汽车变速箱的齿轮呢？国内商用车齿轮现在按GB/T 3480.2-2021做强度计算，常规档位要求6级精度，高速档要求5级，还要满足强制性的寿命要求，你省成本选7级，跑两年就打齿，售后索赔能把工厂半年的利润亏光。
说实话我做选型的时候，从来不会上来就选最高精度，先翻对应行业的专用标准，再算全生命周期成本。比如出口北美的医疗器械微型齿轮，要求符合ANSI/AGMA 2015-1-A02，精度要求比ISO更严格，微小公差的定义不一样，这个就得按美标来，不能硬套国标，不然根本过不了客户的入厂检验。哦对了，我刚工作的时候还踩过一个大坑，把渐开线花键齿轮的公差按普通圆柱齿轮算，渐开线花键的现行标准是GB/T 3478-2018，公差带定义和普通齿轮完全不一样，最后做出来的花键根本装不进去，废了四个定制检测样板，亏了小一万，现在想想都懊恼。

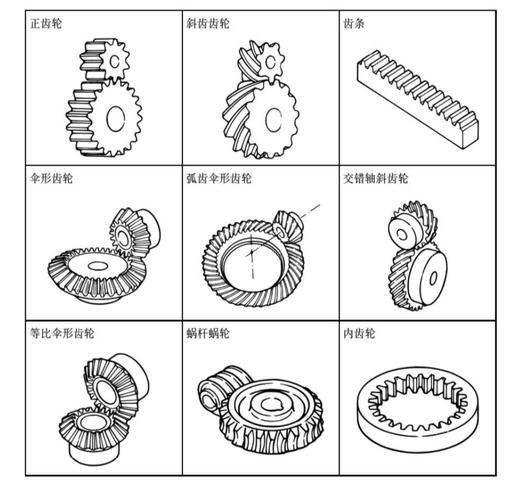

设计师最容易忽略的齿轮标准细节
第一个就是侧隙。很多人设计的时候只定模数齿数精度，侧隙随便选个默认值，其实GB/T 10095里侧隙分14个系列，从ha到hn，对应不同的工作温度和变形要求。你做高温冶金设备的齿轮，工作温升能到一百多度，热膨胀量大，侧隙选小了，运行一两个小时就咬死，停车拆箱检修，耽误生产一天损失几十万，谁扛得住？
第二个是检测基准。标准里明确要求，齿廓偏差的检测必须以分度圆为基准，很多小加工厂为了省事，直接拿齿顶圆打表找正，基准错了，检测出来的偏差结果差出一倍，你图纸上按标准标了合格偏差，加工出来实际不合格，你还蒙在鼓里，这不就是定时炸弹？
还有材料标准，很多人只关注齿轮本身的精度标准，忘了材料也要符合对应标准。国内重载齿轮用合金结构钢的标准是GB/T 3077-2015，里面对合金成分偏差、非金属夹杂物都有明确要求，你图便宜用不合标的料，就算精度对，淬硬层深度不够，跑三个月照样断齿，标准里对不同模数齿轮的渗碳层深度都写得明明白白，很多人从来不看，全交给热处理厂瞎搞，不出问题才奇怪。
不过话说回来，现在很多中小厂的设计师，手里的标准都是好几年前的盗版PDF，很多更新都不知道，GB/T 3480现在已经加了微型齿轮的强度计算方法，很多人还在用1997版的老公式，算出来的强度偏危险，新产品开发的时候很容易翻船。
齿轮标准不是印在纸上应付审核的废纸，是几代工程师踩坑踩出来的经验总结。多花半个小时翻一遍对应标准，比你出了问题再花几十万救火强太多。做机械这行，慢就是快，把标准摸透，比什么野经验都靠谱。
