2026-09-09 18:47:15 分类：材料工艺
去年给东北某钢厂做热轧支撑辊再制造，对方点名要激光熔覆，说同行都吹这个能比原辊寿命高两倍，我们咬咬牙接了，做完检测各项指标都达标，硬度、结合强度全符合标准，结果八个月钢厂就把照片发过来了。辊身靠近传动端的位置，掉了三块巴掌大的熔覆块，最深掉了2.7mm，整根辊直接报废。
实验室数据好看，工业现场全翻船
现在随便搜激光熔覆的论文，全是“制备了无裂纹涂层”“结合强度超过400MPa”，数据好看得离谱。拿到现场用用看？我干这行15年，见过的失效案例比成功的多。说白了，实验室做试样都是手掌大一块，做完直接去应力退火，当然没毛病。真做几米长几吨重的工业零件？你试试。
激光熔覆热轧支撑辊失效开裂现场图
就说轧辊再制造，要做3mm厚的耐磨层，得分6到8道叠熔，每熔一道，热应力就往基体里攒一分，你熔完整个辊，表面残余应力能拉到400MPa以上，比材料本身的屈服强度都高。就算你做了局部去应力，也只能消掉表层的，基体和涂层结合面的应力，根本消不干净。一旦遇上现场轧制的交变载荷，三个月裂，八个月掉块，太正常了。
很多人说可以用预热基体解决问题，预热到300度，应力确实降了，你预热个几吨重的大辊，预热时间翻三倍，成本涨一半，而且预热不均匀，照样出应力不均，换了你是客户，你愿意加这个钱？
参数都是抄来的，核心变量全靠蒙
说实话，现在国内做激光熔覆的，九成九的参数都是抄文献抄厂家手册。激光功率2000W，扫描速度8mm/s，搭接率30%，拿来就用。谁会管你车间今天多少度？粉末吸了多少潮？
实测发现，车间环境温度差5摄氏度，熔覆层的残余应力就能差出200MPa。夏天开窗做和冬天关门做，寿命差一倍都不夸张。还有粉末，水分高0.1%，熔池就容易出气孔，南方梅雨季做的活儿，比秋冬做的失效概率高40%，这事儿谁写进标准里了？
还有粉末。行业里公开的秘密，新粉混30%回收粉是常态，毕竟一公斤新粉一百八，回收粉不要钱。可没人说，回收粉走一遍送粉管，吸潮吸氧，氧含量直接涨0.08%，氧含量上去了，氧化物夹杂多了，裂纹率直接涨三个量级。

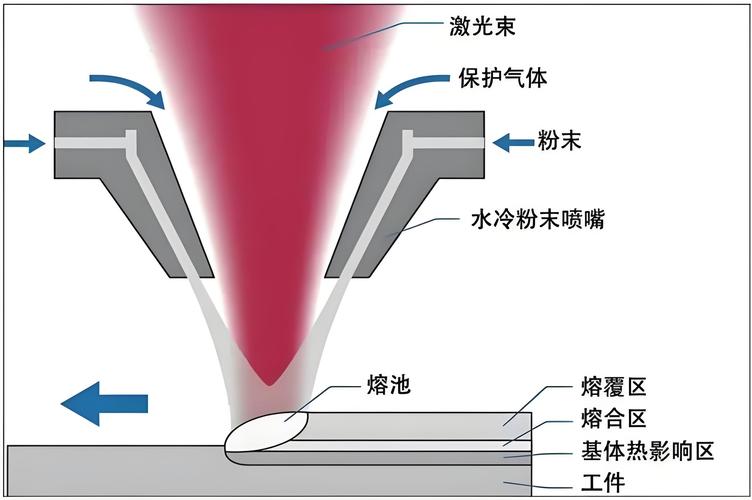

激光熔覆粉末输送管道积粉堵塞实拍图
还有送粉量，你看着流量计显示是15g/min，实际因为送粉管积粉，一路走一路掉，到熔池的粉量能差出3g/min，局部缺粉直接出气孔，你切试样的时候刚好切到没气孔的位置，检测当然合格，剩下的90%面积全是暗坑，谁能想到？
不过话说回来，就算参数全对，粉末全新，又能怎么样？运气不好，熔覆到基体有砂眼的位置，照样出结合不良，零件还是废。
根本绕不开的死结，没人敢捅破
根本绕不开的死结，没人敢捅破
激光熔覆现在最大的问题，不是技术不成熟，是大家都捂着瞒着，只说好处不说问题。
第一个死结，效率和质量天生矛盾。你要做厚涂层，就得多层堆，堆得越厚，应力越大，裂的概率越高。你要快，把扫描速度提上去，搭接率往下调，涂层孔隙率直接涨，耐磨寿命直接砍半。现在做一根两米长的轧辊，满负荷做也要三天，效率上不去，成本根本降不下来。
第二个死结，大零件去应力太难。现在工业上大到轧辊，小到齿轮轴，做完整根零件十几吨，长度好几米，你找个能放下的退火炉都难。就算找到了，退火的时候温度不均匀，整根辊变形量超过0.5mm，精度直接报废，你磨掉变形层，熔覆层也磨没了，白做。
第三个死结，成本下不来。好的球形合金粉末，纯度氧含量都达标的，现在进口货比国产贵三倍，国产的纯度波动大，同一批粉氧含量差0.05%，做出来质量就不一样。算下来，做一根熔覆再制造的轧辊，成本比买新辊还贵两成，你说客户为什么要选你？
现在满大街都是做激光熔覆再制造的招商，吹得神乎其神，好像是包赚不赔的风口。说白了，多数都是赚设备钱的，真落地做项目，十个有七个交了学费。那些藏在漂亮检测报告背后的硬伤，才是真的要解决的问题。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：激光熔覆：被神化的表面技术，藏着产业化绕不开的硬伤
文章链接：https://m.yqhljx.com/list_11/2583.html
