上个月汽配城找过来的一个客户，做汽车副水壶吹塑，10万模出了3万多件漏液，报废率超30%，之前找了三个调机顾问改了半个月，还是不行。上来就说要换进口改性PP，开价一吨比原来贵八千，这不是坑人吗。
别扯材料，失效九成出在型坯走刀
我去现场第一件事，就是把报废的水壶切开看断面。拐角位置的壁厚差快把我看笑了。要求0.8±0.1mm，实测最薄的地方只有0.21mm，最厚的地方超过1.5mm。
说白了就是调机的人被标准流程坑惨了。新人学吹塑，上来就背参数，材料熔指多少，温度多少，压力多少，全按表格卡，从来没人教你跟着型坯的垂伸变走刀速度。这个客户的调机师傅之前做矿泉水瓶，都是均匀壁厚，来了做异形带拐角的副水壶，还按老方法设均匀走刀，可不就拐角薄到漏嘛。
我花了四十分钟改参数，把机头下方三分之一处的走刀速度降了12%，拐角对应位置把储料出料速度提了7%，再打十模测壁厚，全卡在合格范围内。再测漏液，报废率直接掉到1.2%。就这么简单。很多人上来就怪材料怪设备，其实就是找错了病根。
温度曲线的坑，没人愿意说破

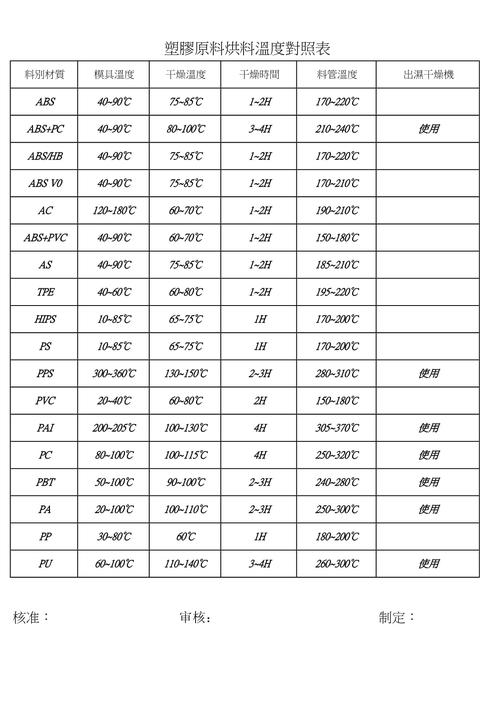

你去翻任何一本教材，任何一份材料参数表，给的料筒温度都是“180-220℃”这种废话，还默认从进料口到机头一路升温。这玩意儿害死多少人？
实测发现，PP吹塑的时候，靠近机头那一段的温度如果比料筒中段高5℃以上，型坯的熔体强度直接掉一半，垂伸快到拉不住，10模有8模下段薄得离谱。去年夏天珠三角有个做200L化工桶的厂，入伏之后报废率突然从0.5%涨到8%，找了一堆人找不到原因，最后测了实际温度，发现车间太热，机头段的实际温度比显示屏高了6℃，就这点事儿，亏了十几万料钱。
HDPE做大容量桶反而反过来，机头温度要比中段低3到4℃，才能拉住型坯不往下掉。这个点，多少干了五六年的师傅都不知道。我见过太多厂，按教材的曲线走，做出来的货废一半，还搞不懂哪里错了。
产业化绕不开的硬伤，至今没解法
说实话，干这行15年，我最清楚现在行业的病根在哪里。现在小批量多品种是主流，换一次产品，少则报废两三百公斤料，多则几吨，这个损耗谁都躲不开。
很多人说现在有AI调机，有仿真模拟，能搞定。都是吹的。所有仿真都把熔体温升、环境温度、料的含水率都设成理想恒定值，实际工厂呢？冬天车间10度，夏天车间35度，同批次料的含水率差0.1%，出来的型坯完全就是两个东西。哪怕同一个料，放仓库吸了一周潮，和新拆包的料，调机参数就得改至少五个点。
现在能把这个活儿干明白的老师傅，越来越少了。年轻人嫌调机车间又热又油，不肯学，厂子里出了问题，只会推给设备商推给材料商，从来不肯在型坯动态控制这块儿下功夫。卖设备的要吹自己的一键调机，卖材料的要吹自己的稳定性，没人敢说破这个事儿：只要还是现在这套吹塑成型逻辑，换产品的试料损耗就降不下来，核心的型坯壁厚控制，还是得靠人手调，靠手感，没有任何一套自动化系统能通用所有场景。
这个盲区，就是现在产业化绕不开的硬伤。没解法。谁都躲不过。
