正火的核心，从来不是降硬度

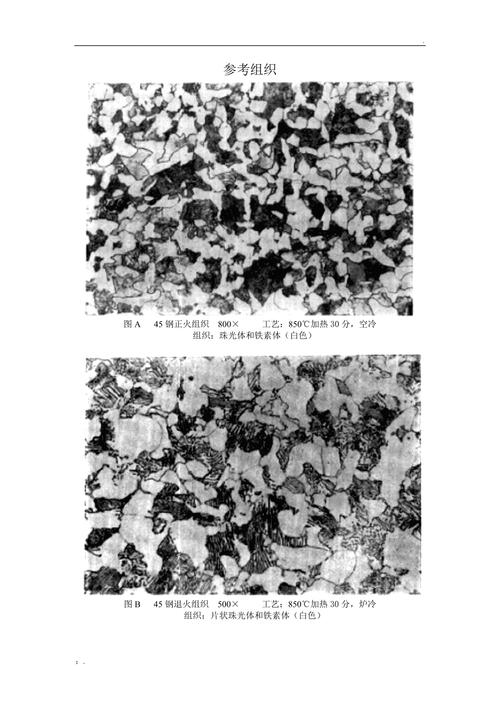

很多年轻工艺员拿到图纸，看到技术要求写”正火预处理”，第一反应就是哦，这是给退火降硬度用的，省成本嘛。说白了就是没搞懂正火到底干了啥。正火是奥氏体化后空冷，跟退火的炉冷比，冷却速度快，得到的是更细的珠光体组织。这个细晶粒，才是正火真正值钱的地方。
我做过实测，同一种45钢，860℃保温2小时正火，晶粒度能稳定在7-8级，920℃保温出来直接掉到4-5级。晶粒度差2级，冲击韧性差22%，抗拉强度波动超过40MPa。很多人调质前不做正火，或者正火温度瞎开，最后调质出来硬度不均匀，韧性上不去，全怪调质师傅手艺差，这锅甩得真歪。
现场操作的坑，全在冷却上
温度很多人还能盯着控，冷却呢？十家里有八家不当回事。正火写的是空冷，怎么空冷？堆在车间地上阴着，还是摊开了吹风扇？北方冬天零下12度，南方夏天35度，冷却速度差多少？我算过，同一块50mm厚的40Cr板，冬天自然空冷从850℃降到300℃要18分钟，夏天要32分钟。差出去快一倍，组织能一样吗？

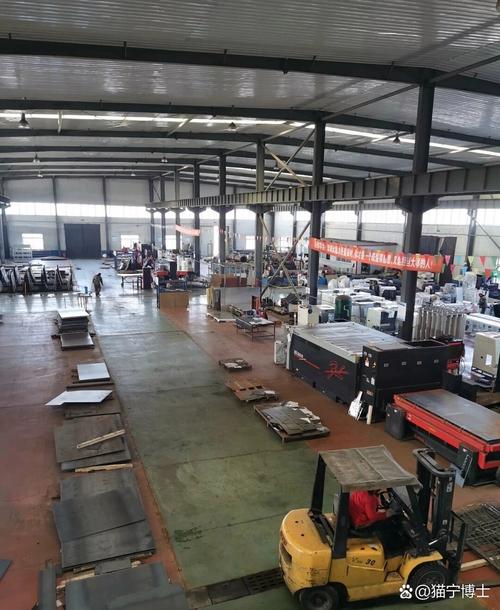

前年碰过天津一个做链轮的厂子，同一个工艺，冬天出的货100%合格，夏天合格率掉到60%，折腾了快一个月，换了调质油，换了淬火剂，都没用。最后我去转了一圈，看到他们正火后都堆在墙角，夏天车间不通风，一堆工件摞在一起，散热根本散不出来，跟炉冷没区别。把工件摊开，每块隔20公分摆，合格率直接回到95%以上。离谱吧？还有更绝的，小厂为了省时间，正火出炉直接扔到风口吹，冬天风速超过3m/s，薄工件冷得比淬火还快，硬度直接干到HB280以上，后面机加工刀都崩，这都是我亲眼见过的。
产业化绕不开的硬伤，从来没人说透
说了这么多，不是说大家把正火重视起来就完了。正火本身，现在产业化就有个绕不开的硬伤。就是一致性根本控不住。哪怕你给同一个炉，同一个温度保温，出来的工件，摆在不同位置，硬度差都能超过30HBW。大件更夸张，直径200mm的轴，边部空冷速度是心部的三倍，边部是细珠光体，心部是粗珠光体加网状铁素体，整个工件截面的性能差出去一大截。
现在大家都讲智能制造，讲工艺一致性，正火这步呢？要控冷却速度，就得搞可控风冷，甚至喷雾冷却，一套设备下来，成本比普通正火涨三倍还多，中小厂根本接不住。还有更有意思的，你去翻现在的材料工艺教材，大部分只给正火的加热温度范围，根本不提冷却速度的允许公差，也不提不同工件尺寸对应的冷却要求，很多刚入行的小孩，拿着书本就去开工艺，不出事才怪。
很多大厂现在搞模锻，都把正火给取消了，直接用调质预处理，不是说正火不好，是正火的一致性太差，品控成本太高，划不来。说实话，干了十五年工艺，我到现在都觉得，正火是材料工艺里最被低估，也最被敷衍的一个工序。没人愿意花力气研究它的一致性控制，都觉得这是个低端工序，犯不着砸钱。那最后出事，不还是自己扛？
