2026-09-10 06:42:42 分类：材料工艺
去年给汽配厂做的铝基刹车片，按论文方案加了15%体积分数的SiC颗粒，实验室测布氏硬度直接涨了32%，所有人都觉得成了。结果装车跑了一万两千公里，刹车片边缘直接裂了一道两厘米的口子。
说实话，这事我记到现在。干这行十五年，见过太多颗粒增强的神话死在量产线上。
你算错了界面应力这个账
很多人做颗粒增强，逻辑简单得可笑：颗粒硬，基体软，把颗粒混进去，强度按比例往上加就完了。说白了就是按混合法则套数据，拿到漂亮结果就敢发文章。
实际呢？颗粒和基体热膨胀系数差一倍都不止，成型降温的时候，界面直接攒出热残余应力。我们切开裂口做电镜扫描，发现不到800nm的小颗粒全抱团了，团聚体周围的热残余应力是理论计算值的2.7倍。刹车的时候反复冷热循环，应力攒到临界点，直接就把铝基体撕开裂口。

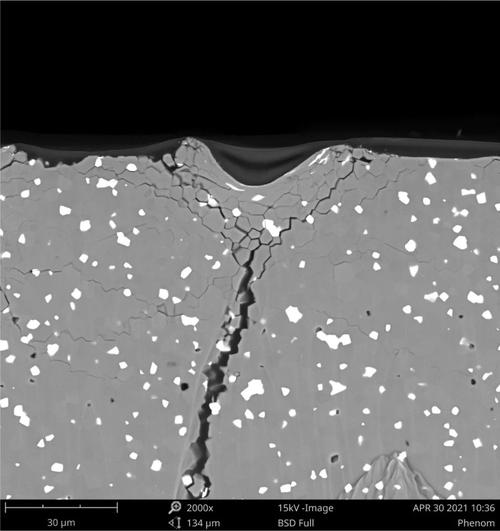

颗粒增强铝基复合材料开裂界面电镜图
别跟我说你均匀混料，我试过行星球混，三辊碾磨，连超声波浸润都用上了，只要颗粒粒径低于1μm，你哪怕混十遍，捞出来总能找到团聚点。概率问题，工业量产根本躲不开。
有人说那我用大颗粒行不行？大颗粒强度提升不够啊，要的就是细颗粒比表面积大，钉扎效果好，结果钉扎没做成，反倒成了应力集中点。搞笑不？
粒径越小，陷阱越深
现在学界都疯抢纳米颗粒增强，动不动就强度翻两三倍，看得人眼晕。我们前年拿100nm的Al2O3颗粒试过水，加5%体积分数进去，铝液的流动性直接掉了60%。原来压铸30bar能注满的模腔，现在开到85bar还缺角。
而且到处都是气孔。不信你去切件看，纳米颗粒表面能太高，铝液根本浸润不开，你不加偶联剂，颗粒就是一堆干面粉揣在面疙瘩里，一加偶联剂，偶联剂层占了体积，温度超过150度先软了，受力第一时间从界面断，强度反而比加微米颗粒的还低20%。

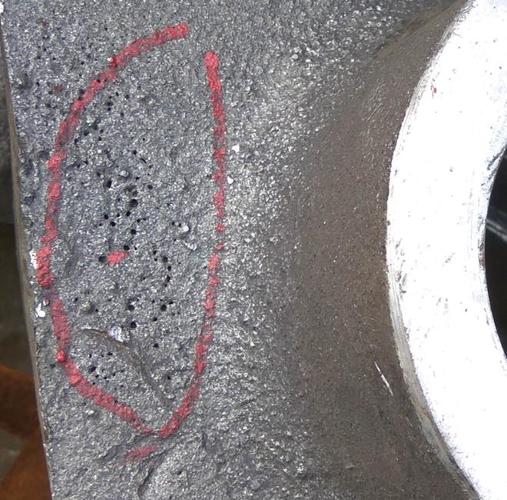

不同粒径颗粒增强复合材料压铸气孔实拍图
那些说纳米增强多牛的，全是用热压炉烧十几个小时出来的试样，压力保到几十兆帕，密度冲到99.9%，当然漂亮。你量产压铸一分钟出三件，保压时间撑死十秒钟，密度能到98%就烧高香了。差那1.9%的密度，全是你看不见的微气孔，疲劳起来分分钟垮给你看。
不过话说回来，微米颗粒就没问题吗？也不行。颗粒大了，塑性掉得离谱，原来铝基体延伸率12%，加20%微米SiC，延伸率直接掉到3%以下，碰个冲击直接碎，根本不能做结构件。
产业化绕不开的死结
产业化绕不开的死结
现在所有人都在盯着强度、模量这些漂亮数据，没人提最要命的一致性问题。
颗粒这东西，哪怕你买的是同一批次的货，粒径分布差个5%，混料的时候局部团聚的概率就能翻一倍。我们现在给客户做量产的颗粒增强铝构件，每炉都要抽三件做CT扫内部缺陷，废品率稳定在8%到12%，比连续纤维增强还高，成本根本压不下来。客户要的是十万件一模一样的货，你今天废品率5%，明天15%，谁敢用？
还有疲劳数据，全是水。实验室都是匀速恒幅循环加载，出来的寿命好看得很。实际工况呢？汽车底盘的构件，一会颠一会撞，温度从-40度蹦到120度，我们做过实测，实际疲劳寿命是实验室数据的1/7都不到。这个缺口谁都补不上，没人会给你做十万次变温变载疲劳试验，成本扛不住。
说白了，颗粒增强的门槛低，随便找个实验室混料压样就能出数据，所以神话才这么多。真到产业化，你要控制团聚，控制缺陷，控制一致性，全是没人愿意啃的硬骨头。
别扯什么下一代高性能复合材料，现在连一万件合格的量产件都做不出来，喊再多新概念也没用。这个坎，绕不开的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：颗粒增强：别被论文里的完美数据骗了
文章链接：https://m.yqhljx.com/list_11/2608.html
