2026-09-10 18:57:47 分类：材料工艺
去年给某新能源车企做充电桩卡扣样件，12个件打完放在25度恒温车间，三天后拿出来测形位公差。11个翘曲量超过了设计要求的0.2mm，最大的那个歪了1.1mm，直接全废。
别信“FDM就是挤塑料堆零件”的鬼话
说实话，现在网上一堆教程说买台万把块的FDM就能开厂接活，我干了15年工艺，笑掉大牙。说白了就是把熔融塑料挤出来一层一层粘，这话没说错，但粘不粘得牢，内应力怎么消，没人说透。
我测过同一款PLA材料，同一台机器，喷嘴温度差5度，层间拉伸强度差30%都不止。你以为随便调调速度就行？去年有个客户拿了别人打的样，说强度够，我们按相同参数打出来，拉伸试验直接断在层中间。后来查出来啥？对方车间湿度常年40%以下，我们这边梅雨季那天湿度飙到68%，ABS吸潮1%，层间结合直接废一半。
FDM打印件层间开裂失效显微图
翘曲变形的坑，至今没人能完全填上
很多人说封腔加热啊，加底板加热啊，就能解决翘曲。实测发现，打印尺寸超过300mm的ABS零件，哪怕你腔温稳在60度，打印完拆下来放24小时，角落翘个0.5mm都是常态。
你说设计的时候留公差？给航天做散热骨架，公差要求0.1mm，留不了啊。我试过打印完放烘箱梯度降温，从80度慢慢降到室温48小时，内应力消了80%，但零件尺寸还是缩了0.3%，你说上哪说理去？
说白了，FDM是一层一层堆的，每一层冷却的时候都会拉上一层，这个累计内应力，你哪怕用最牛的仿真软件，现在也算不准大尺寸零件的变形量。我们给客户做的450mm长的尼龙加纤支架，仿真算出来翘曲0.3mm，实际打出来翘了1.2mm，差了四倍。

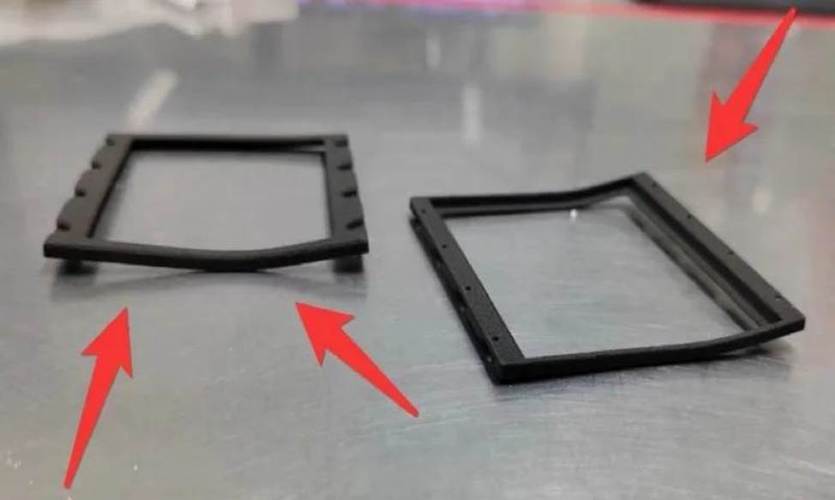

大尺寸FDM打印尼龙支架翘曲变形实物图
产业化绕不开的那个硬坎
产业化绕不开的那个硬坎
不过话说回来，FDM优势很明显，材料便宜，设备成本低，做小批量定制件比CNC划算太多，很多小厂都进场抢单了。但是有个坎，到现在没人跨得过去。
就是批量一致性。你打十个件，哪怕参数全一样，环境温湿度差一点，材料批号换一下，性能波动能超过20%。航空航天医疗不敢用，就是因为这个，你没法保证每一个件的强度都达标。有人说在线监测啊，实时调整参数啊，那成本上去了，比SLS还贵，FDM的价格优势没了，还玩个啥？
很多人吹FDM未来能取代注塑，纯扯。你打个一百件，尺寸差得能拼不上，谁给你买单？哦对，还有支撑，你做复杂内腔零件，支撑去掉之后的表面粗糙度，最差能到Ra50μm，你要磨的话，人工成本比打印成本还高，薄壁件磨着就废了。
说白了，现在FDM能活的地方，就是对精度强度要求不高的样件打样，或者一些不受力的装饰件，真要进量产供应链，差得远。根本不是设备精度不够，是这个成型原理本身，天生就带了内应力累计、一致性差的毛病，从根上带的，你再怎么调参数改设备，都改不了本质。
有人说用改性新材料，什么低收缩ABS，什么半结晶PLA，收缩率降了一半，那强度也降了三分之一啊，鱼和熊掌你选哪个？到最后还是拿不到量产订单，只能在打样市场卷价格，卷到最后大家都赚不到钱。这就是当下绕不开的事实，没什么好洗的。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：熔融沉积成型：低门槛背后藏着产业化迈不过的死坎
文章链接：https://m.yqhljx.com/list_11/2634.html
