上个月给某口腔医疗客户做的12套定制牙槽导板，刚打完放25度恒温箱熟化48小时，裂了7套。全是用进口消费级SLA树脂打的，参数完全按厂家给的来。谁能想到？就是大家吹得神乎其神的立体光固化。
精度吹得凶，收缩变形根本藏不住

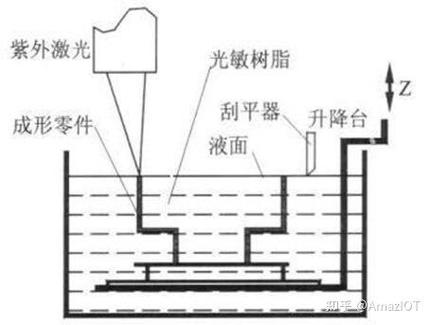

很多人挂在嘴边说立体光固化能做到微米级精度，没错，刚下机从树脂槽捞出来的时候，确实能。实测发现，刚打完的件，哪怕立刻放进惰性气体保护盒里密封，放置24小时后再测，线性收缩最少也有0.2%-0.8%，要是壁厚超过5mm，内外收缩差能拉到1.2%以上。说白了，你做个工艺品摆件、展会展示模，没问题，放在那看，没人卡你公差。做要求公差控制在0.01mm的工业配合件？百分百白搭。
之前跟航天院所合作做过一个轻量化点阵结构试验件，刚下机用三坐标扫，全尺寸公差都合格。送去做高温后固化，出来整体歪了0.15mm，直接报废，几十万的项目，打了三次才凑出来一个能用的。有人说那你换低收缩树脂不就行了？试过，低收缩树脂为了抑制交联收缩，分子量调得特别大，粘度直接翻三倍，打件的时候每层流平都流不平，层纹比你家老家厨房裂了的墙面还粗，表面粗糙度直接从Ra0.8跳到Ra3.2，要精度还是要表面质量，你选吧。
材料强度虚标，静动态性能差着量级
现在所有树脂厂家给的强度参数，全是按标准试片，刚打完就测的静态拉伸强度。谁实际用零件是放在20度恒温恒湿实验室里不动的？我去年帮客户做性能验证，测过三款市售热门工业级SLA树脂，厂家标称拉伸强度全是65MPa以上，我按实际使用工况，把试片放在60度热水里泡72小时，拿出来擦干再测，强度直接掉了40%-55%。有一款标称“可替代ABS”的树脂，直接泡软了，用手一折就断，连普通硬纸板都不如。
不过话说回来，做手板模型本来就不用受力，放那看形状对不对，强度够不够根本不重要，大家也就没在意。你要做功能性零件呢？比如无人机的机翼连接件，或者新能源汽车内部的轻量化结构件，出去跑三个月断了，你找谁赔？还有吸水的问题，SLA树脂全靠光敏基团交联成型，哪怕是改性的环氧型树脂，放在南方潮湿环境里放半年，吸水增重最少2%，强度跟着掉，尺寸跟着涨，原来刚好的配合公差，直接变松垮。现在没人提这个，全喊着“性能媲美工程塑料”，也就骗骗不懂工艺的资本和外行客户。
后处理全靠人工，批量生产就是死局
立体光固化打完的件，流程你数一下：先从槽里捞出来，酒精泡洗残留树脂，然后异丙醇再润一遍，然后压缩空气吹干，然后放UV箱后固化，然后抠掉支撑，然后打磨支撑痕，有的还要补坑抛光。做一件两件定制样品，一个工人一天弄十几件，没问题。你要做月产几万件的批量定制，比如定制耳机壳、定制鞋垫，光是去支撑打磨这一步，一个工人一天处理不到两百个，按现在的人工成本，合三块多一件的人工费，人家注塑开模批量做才一毛多一件，成本差二十倍，怎么跟人家玩？
哪怕你用可溶性支撑，支撑融完了还是会留凹坑，还是要补要抛，这一步省不掉。现在很多设备厂商吹什么批量生产自动化，设备自动打印完了自动送下一个，那后处理那堆活谁帮你干？设备再快，后处理跟不上，全堆在那，还是白搭。改材料能不能改出来不用后处理的？改不了，你要不做后固化，强度不够收缩大，你要做后固化，就绕不开前面的洗树脂去支撑，死循环。
现在圈子里把立体光固化吹得天花乱坠，说什么颠覆注塑颠覆机加工，说白了，就是营销话术。立体光固化目前的定位，就是做手板、做样品、做少量不需要长期受力的定制件，真要碰批量功能性产品，三个硬伤摆在这，没一个能绕开。收缩变形解决不了精度，强度虚标解决不了可靠性，后处理解决不了成本，全是死结。别扯什么未来技术进步，这都是根上的问题，从立体光固化的成型原理就带出来的，不是改改树脂换个光源就能解决的。很多人揣着明白装糊涂，赚一波概念钱罢了。
