2026-09-10 20:24:45 分类：材料工艺
去年某航天院所托我跟进一批高温钛合金承力样件的失效分析，12根做完应力消除的三维打印样件，疲劳试验全部栽在1.2万次循环，甲方要求是10万次。
剖开断口看，全是粉没熔透的气孔，最大的直径近0.3mm。工艺师说，打样的时候参数完全按标准来，谁也没想会出这问题。说白了，这就是行业里公开的秘密——三维打印吹出来的优点，大半都掺了水。
批量生产的精度坑，比你想的深十倍
很多厂家吹，三维打印精度能做到±0.05mm，随便就能满足工业需求。那是打单个样件，拿最好的设备，恒温恒湿车间调三小时参数打出来的结果。实测发现，同一缸连续打出来的20个同尺寸销轴，直径公差能差出0.12mm，两端的同轴度最大差出0.08mm。
你说后处理磨一下不就行了？磨掉余量之后，应力重新分布，又歪了，公差还是保不住。更坑的是价格，批量生产的时候，为了省时间，设备都会做大铺粉层厚，层厚从15μm加到50μm，精度直接掉一个等级，想要精度回去，加工时间翻三倍，单件成本直接翻倍。
金属三维打印同一批次零件公差实测对比图
汽配厂去年找我做项目，想换三维打印批量做铝制摇臂，算完账直接放弃了：每一百件要挑掉32件不合格，废品率比模锻高了整整二十倍，就算省了开模费，单件成本还是比锻造贵四倍，谁用得起？
材料性能的水分，全在实验室报告里
现在随便搜篇论文，三维打印钛合金抗拉强度能做到1100MPa，塑性也不输锻造，看着简直完美。那是用15μm粒径的全新氩气雾化粉，200W光纤激光，每层铺15μm厚，打出来的标准样块，测的时候再挑个没缺陷的，数据当然好看。
你拿到工厂量产试试？量产为了省成本，粉都要回收三四次再用，新粉掺旧粉是行业常态。我测过，回收三次的钛粉，氧含量直接从0.12%涨到0.28%，强度掉20%不说，塑性直接砍一半。上次那批断裂的航天样件，就是工艺师为了省材料费，掺了30%回收旧粉，结果出了大问题，整个项目拖了三个月，我当时在试验场，砸设备的心都有。

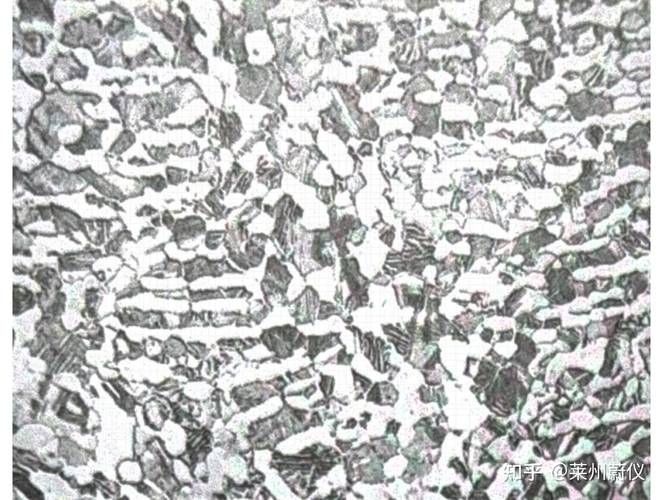

回收三次钛合金3D打印粉末金相显微图
说实话，现在行业里的性能数据，大半都是实验室里挑出来的最优结果，放到量产线，环境温度变个两三度，铺粉机的滚轮磨损个零点几毫米，性能波动就能超出你的预期。没人会把量产的真实数据写到宣传册里，那不是砸自己招牌吗？
绕不开的死结，没人愿意公开挑明
绕不开的死结，没人愿意公开挑明
现在太多资本吹三维打印能取代锻造注塑，要改写制造业，我听了就想笑。它在个性化定制、小批量试错领域确实好用，比如骨科植入物、定制化手板、模具随形水路，这些活传统制造干不了或者干起来贵，三维打印确实香。但是让它去做批量的承力件，去抢传统制造的饭碗，它现在真没那个本事。
不过话说回来，最大的硬伤根本不是成本，也不是精度。是批量性能一致性的定量理论模型，至今没人能搭起来。你打每一件，粉的氧含量波动、铺粉的松紧度、激光能量的微小波动，甚至机房湿度变10%，最终零件的性能都会变。现在全靠有经验的师傅调参数，碰运气，好的坏的全靠事后检测挑，没人能在打印之前就100%保证性能合格。
说白了，就是基础研究跟不上产业化吹的牛皮，大家都忙着圈钱讲故事，没人沉下心解决这个最根本的问题。
干了15年工艺，我只认一个理：东西好就是好，不好就是不好，别硬吹。三维打印不是什么万能神器，它只是制造业多出来的一个选项，干好它该干的活就行了，硬要它去扛不该扛的旗，摔下来疼的还是整个行业。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：三维打印：干了15年工艺，我戳破几个没人敢说的真相
文章链接：https://m.yqhljx.com/list_11/2637.html
