2026-09-11 01:58:45 分类：材料工艺
去年给一家做过滤材料的上市公司做工艺整改，他们投了三千万上电纺丝生产线，做出来的膜均匀度比实验室样品差17个百分点，良率不到20%，直接停产砸手里了。
很多人不知道，电纺丝做了一百多年，至今拿得出手的大规模量产应用，也就那么两三个，剩下全是实验室灌水、资本吹概念。
实验室里的完美样品，全是筛选出来的把戏
电纺丝原理说白了就是高压拉聚合物溶液，拉出纳米级纤维，对吧？
实验室做样品，就一块10厘米见方的小接收板，一次纺十几分钟，做完了挑没缺陷的地方测数据，孔径能做到0.1微米以下，纤维直径均匀度误差能控制在5%以内，随便发个影响因子十几的论文，吹得神乎其神。
其实呢？你放大到1.6米宽的幅宽，连续纺24小时试试？

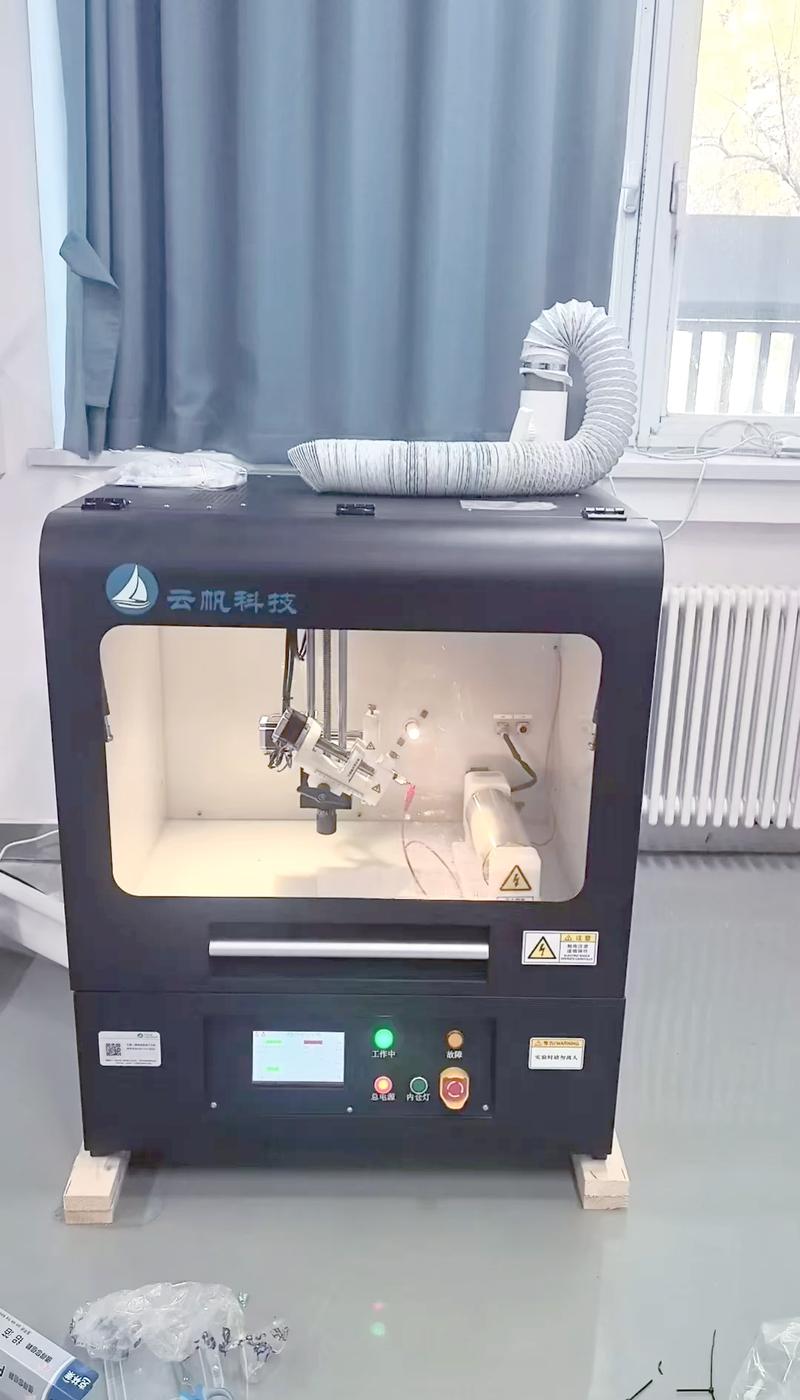

实验室小型静电纺丝机设备实拍
实测发现，接收板只要超过30厘米宽，电场边缘效应直接把边缘的纤维扯得乱七八糟，要么堆成块，要么纺不上去，均匀度直接崩。我前年帮一个高校教授改中试线，他实验室10厘米幅宽的样品，孔隙率稳定在82%，放大到80厘米，边缘孔隙率直接掉到45%，中间飞到90%，根本没法用。
还有溶剂挥发，实验室小批量，通风开足就完了，量产线一天要走几千米布，溶剂挥发不彻底，纤维粘在一起，强度直接掉一半。
很多发论文的，根本不碰放大的事，数据漂亮得不行，全是挑出来的好样品，拿到工业界半毛钱用没有。
大部分吹出来的应用，全是伪需求
现在网上全在吹电纺丝做锂电池隔膜，说孔径均匀，隔热好，提升电池安全性。我接触过三家做这个方向的，没有一家能量产上车，为什么？成本啊！
传统湿法隔膜，一平米成本不到一块钱，电纺丝隔膜就算你把良率拉满，一平米成本也要五块多，这还是粗算。给车企供货，年年要求降本，你降得下来吗？
还有做伤口敷料，说电纺丝的孔隙模拟皮肤结构，透气性好，其实造价是普通无纺布敷料的十几倍，医保根本进不去，临床上谁用？也就炒炒概念割割投资人的钱。
量产线1.6米幅宽电纺丝膜成品实拍
说实话，现在真正大规模用起来的，只有防水透气膜的那一层超薄电纺，还有少部分高端工业过滤，就这两个，剩下全是虚的。去年我去看一个创业公司的项目，拿电纺丝做化妆品面膜，说吸收好，一片卖八十多，成本就二十多，纯靠营销割韭菜，那玩意和普通市售面膜比，吸收提升还不到3%，智商税。
不过话说回来，也不是电纺丝本身不好，它的纳米纤维交错结构确实是别的工艺做不出来的，问题是，你把特性吹得太满，却没人愿意啃量产的硬骨头，对吧？
没人敢说破的，是绕不开的根本硬伤
没人敢说破的，是绕不开的根本硬伤
干了15年工艺，我见过最少十几个电纺丝项目死在同一个坎上，核心就是速度和均匀度永远不可兼得。
你想要纤维均匀，性能稳定，就得低速度纺，现在全球最快的量产电纺丝线，速度也就一分钟十几米。传统无纺布生产线一分钟能出两三百米，速度差一个数量级，成本怎么降？
你想提速度，就得提高聚合物流量，拉高电压，电场一乱，均匀度直接没了，纤维直径差能从几十纳米跳到几千纳米，同一张膜不同位置性能差好几倍，下游客户根本没法用。
还有一个行业里没人提的理论盲区，就是静电残留。电纺丝靠静电牵伸纤维，成品出来带静电，量产卷取之后，静电放不掉，存放的时候吸灰结块，加工的时候粘辊断布。我见过一条中试线，因为静电粘辊，一天断了十好几次布，根本开不下去，最后只能停产卖设备。
还有环保的问题，大部分溶液电纺用DMF、丙酮做溶剂，现在环保要求越来越严，一套溶剂回收装置比纺丝设备本身还贵，中小厂根本投不起。
有人说熔融电纺不用溶剂，不就解决了？熔融电纺纺不出低于500纳米的纤维，电纺丝最大的优势就是超细纳米纤维，你都做到微米级了，那和普通熔融纺有啥区别？脱裤子放屁嘛。什么多针头、无针头，都是换汤不换药，多针头容易堵，三天两头清针头换针头，量产线开8小时，4小时在维护；无针头电场更乱，均匀度比多针头还差，根本救不了。
别扯什么未来前景，现在核心矛盾就摆在这，速度和均匀度的矛盾不解决，所有的应用都是水中月。我见过太多抱着电纺丝项目死的，要么投了大价钱起不了量，要么起了量成本降不下来卖不动，吹概念骗融资可以，真要落地，先把这个坎跨过去再说，不然都是瞎忙活。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电纺丝：吹上天的纳米工艺，卡在量产的鬼门关
文章链接：https://m.yqhljx.com/list_11/2648.html
