2026-09-11 02:28:46 分类：材料工艺
去年东莞那家做工程机械结构件的工厂，发了整整三车货出去，不到半年，80%的机架边角掉漆返锈，直接赔了200多万。所有人一开始骂涂料厂偷工减料，扯了三个月官司，最后拆开测漆膜附着力，才发现问题出在静电喷涂的接地电阻上——大家都按国标卡0.5兆欧以下，谁能想到，直角焊缝位置的挂具接地，实际电阻能冲到3兆欧？
挂具接地的骗局，没人敢说的真话
很多工厂做静电喷涂，接地只测总挂架，不测单个挂点对吧？说实话，我见过干了十年的喷涂班长，都不知道挂具用三个月，焊痕位置积漆碳化之后，电阻涨多少。实测我拿万用表测过，新挂具单个挂钩电阻是0.1欧，喷了12批货之后，挂钩根部积的那层半公分厚的老漆，碳化后电阻直接干到2兆欧以上。你喷的时候电压开80KV，到工件那里剩不到20KV，上粉率直接掉一半，边角根本涂不上，哪怕你补喷，附着力也差——因为静电吸附不够，粉末只是堆在表面，根本没嵌进去。
静电喷涂挂具积碳化漆实景图
很多工厂省成本，挂具用到断才换，一年省个万八千挂具钱，出一次问题就赔几百万，这笔账，怎么就没人算得清？不过话说回来，也不是所有人都故意省，很多人真不知道要测单个挂点的电阻，不信你随便去一家喷涂厂问，十个里面有八个只测挂架跟地面的电阻，从来不会碰单个挂钩。
电压电流，别信设备出厂参数
很多人开静电喷涂，设备写着最大100KV，就直接开到80KV用，说电压越高上粉越好。放屁。我去年试过，同一款环氧粉末，环境湿度65%的时候，电压开到70KV和开到90KV，上粉率差了12%不说，90KV的那批，针孔气泡多了三倍。为什么？电压太高，电离空气太猛，工件周围全是离子风，粉末根本落不下来，反而都吹走了。说白了，静电喷涂的电压，从来不是固定值，得跟着当天的湿度调。湿度每涨10%，电压就得降5KV，这个是我跑了47家工厂攒出来的经验，写进教科书的人没几个试过大生产的工况吧？
哦对，还有出粉量，很多人把出粉开最大，想一次喷够，结果呢，太厚的粉层静电屏蔽，内层根本没附着力，烤完一敲就掉。你看那些做出口单的，为什么要求膜厚60到80微米，不是乱定的，超过100微米，哪怕你参数全对，附着力都会掉15%左右，这个是第三方检测实锤的数据。

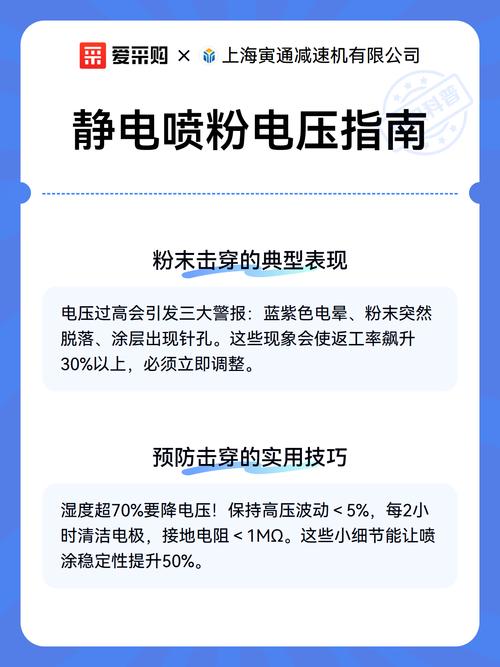

静电喷涂不同电压上粉率对比测试表
很多卖设备的，只会跟你说我这个设备能开多大电压，能出多少粉，从来不会跟你说这些细节，为什么？说了就显得设备有局限，不好卖啊。客户花几十万上自动化线，难道还买一个需要天天调参数的？厂家干脆就说我这个智能设备，全自动不用调，你用坏了就是你涂料不行，完美甩锅。
产业化绕不开的硬伤，至今没人解决
产业化绕不开的硬伤，至今没人解决
说实话，静电喷涂优点确实多，省料，均匀，适合自动化，取代传统刷喷是真的香。但是产业化里有个根本绕不开的坎，公开场合没人提罢了。就是带空腔、深槽的工件，你怎么喷都不行。法拉第笼效应，所有人都能说两句理论，实际落地呢？哪怕你把电压调低，出粉量改小，换异性静电枪头，深槽10公分进去，膜厚最多也就做到表面的三分之一。你要深槽够厚度，就得外面喷超厚，外面超厚就流挂起泡，到头来还是一堆报废。
有人说换摩擦静电喷涂啊，这不就是解决方案吗？没用。实测深槽10公分以上，摩擦喷涂的上粉率也比外面低40%，只是比高压静电好一丢丢，解决不了根本问题。还有回收粉，现在大家都讲成本，都会掺回收粉用，一般掺20%到30%，你知道吗，回收粉经过一次静电电离之后，粉末的带电性能降10%到15%，掺多了，哪怕你参数全对，附着力也差，很多工厂出了掉漆问题，上来就骂涂料厂，从来不会算自己回收粉掺了多少，掺到50%还想达标，怎么可能？
更不说那些环保层面的，现在都说粉末涂料比油漆环保，静电喷涂零排放，但是那些没法二次利用的废粉，小厂大多直接拉去倒了，没法完全降解，这个烂事，也没人愿意摆到台面上说。说白了，现在整个行业都在吹静电喷涂多么完美，各种智能升级的概念炒个不停，但是最核心的几个老问题，从这个工艺诞生到现在，半个多世纪了，还是没解决。
别信那些卖概念的，什么AI调参数，什么智能静电喷涂，都是换个壳涨三倍价，该出问题还是出问题。复杂结构工件的良品率，能稳定做到95%的工厂，全中国都数得过来，大部分还在靠补喷人工救，补喷的地方，附着力本来就差，过两年还是掉，这个就是现状。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：静电喷涂：藏在行业标准里的隐形坑
文章链接：https://m.yqhljx.com/list_11/2649.html
