我上个月拆的一台多晶硅还原炉，内壁涂的号称进口工艺的碳化硅涂层，运行才78天，靠近进气口的位置就掉了一大块，直接把整炉多晶硅料都污染报废了。损失快两百万。
我干这行十五年，见过的碳化硅涂层失效案例，比很多小厂商做的合格产品都多。今天就说点同行不愿意往外说的实话。
别信宣传里的“100%致密”，碳化硅涂层天生就有针孔
说实话现在主流的CVD工艺做出来的碳化硅涂层，孔隙率能做到1%以下就已经是顶级水平了，宣传说零缺陷那纯纯是吹给外行听的。
上次我带新来的小伙做染色渗透探伤，拿一块150mm见方的出厂合格试片，显影完数，一共27个显性针孔，最小的只有头发丝三分之一粗，肉眼完全看不见。
碳化硅涂层渗透检测针孔实拍图
这些针孔看着小，要命。工况里一来回冷热变化，腐蚀介质顺着针孔就渗到基材了。现在大部分碳化硅涂层都涂在石墨或者合金钢基材上，基材一腐蚀膨胀，直接把涂层顶起来鼓泡，再过俩月整块就掀了。
说白了，碳化硅本身确实耐一千多℃的高温，抗绝大多数酸碱腐蚀，但涂层不是整块单晶碳化硅，是一层微粒堆出来的膜，只要是堆出来的，就不可能完全没缝。
很多厂商为了抢订单降成本，偷偷把涂层厚度从要求的300微米砍到100微米，针孔直接连通基材，这不掉才怪。100微米厚的涂层，只要有一个连通针孔，整个工件半年内必失效，这是我测了上百个样品摸出来的死规律。
热震开裂，是所有碳化硅涂层绕不开的坎
我前后做过一百二十多组循环热震测试，把涂了碳化硅的石墨件从1200℃炉里拿出来直接扔20℃的冷水里，多少涂层能扛过20个循环？说出来你不信，90%都出了肉眼可见的裂纹。
原因说穿了也简单，热膨胀系数不匹配。现在最常用的基材石墨，热膨胀系数大概是3~4×10^-6/℃，碳化硅涂层是4.5~5×10^-6/℃，差了快一倍。温度一升一降，界面的拉应力分分钟超过涂层的抗拉强度，不裂才不正常。

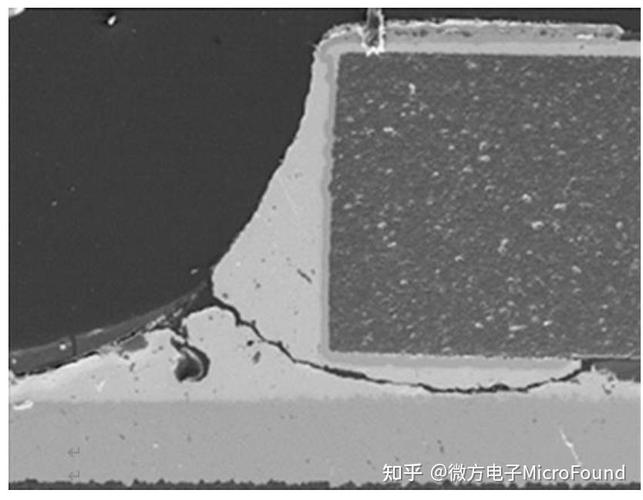

热震后碳化硅涂层开裂断面电镜图
不过话说回来，行业里也不是没人想解决这个问题。什么梯度过渡涂层，什么纳米改性浆料，吹得神乎其神。实测发现，梯度涂层做下来，成本直接翻三倍，最多也就多扛十几个循环，该裂还是裂。改浆料的就更扯了，加再多东西也改不了碳化硅本身的膨胀系数，换汤不换药。
现在光伏、半导体领域用碳化硅涂层的设备，大多是一天一开停，一年就是三百多次热循环，你算算，哪款涂层能扛住三年不裂？真的很少，少到我碰了十五年也没见过几款能稳定达标的。
藏在行业里没人说破的死结
藏在行业里没人说破的死结
现在所有人都在吹碳化硅涂层性能多好，能代替多少昂贵的纯碳化硅部件，能降多少成本，但是没人敢说，现在的工艺从根上就绕不开一个死结：厚了裂，薄了漏。
你想要厚一点，把所有针孔都封住，至少要做到300微米以上。厚了之后，涂层沉积或者烧结过程中攒下的内部残余应力就会越大，冷却的时候直接从内部裂开来，成品率直接掉到30%以下，成本疯涨。
你做薄一点吧，100到150微米，应力小，成品率高，成本低，但是针孔堵不住，腐蚀介质一渗就失效，使用寿命连厚涂层的三分之一都不到。
更坑的是检测环节。现在行业里出厂检测，大多就是测个表面硬度，拍两张宏观照片，就敢标合格出厂。谁给你做全批次渗透探伤？谁给你做热震抽样测试？测一次样品就废，成本直接加一成，客户又不愿意加钱，厂商自然就睁一只眼闭一只眼。
出了事就推锅，说你工况不对，说你操作不当，从来不说就是工艺本身就有硬缺陷。
说白了，你工况温和，没频繁的冷热冲击，腐蚀不强，那碳化硅涂层确实好用，性价比高。要是你想拿它扛1000℃以上的反复冷热，还指望用个十年八年，那还是趁早醒醒，别被宣传骗了交智商税。
