2026-08-06 16:37:21 分类：材料工艺
一吨催化剂里，有七百公斤是‘废铁’
干了15年催化，最怕听到一句话——‘这次的新载体绝对没问题’。呸。每次听到这种话，现场指定要出幺蛾子。去年山东那个项目，MTO反应用了某大厂的FCC废料再生载体，前2000小时选择性稳得一批，结果呢？第2100小时，乙烯收率直接掉了五个百分点。拆塔一看，载体涂层像头皮屑一样往下掉，压降飙到报警值。那玩意儿的比表面积数据漂亮得很，氮吸附一测320m²/g，但电镜底下全是大裂缝。

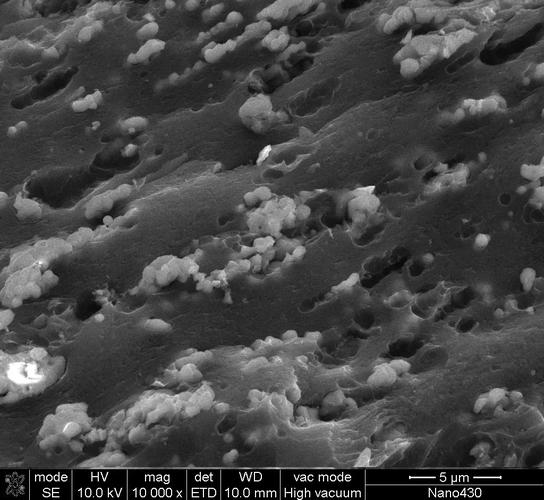

催化剂载体涂层剥离扫描电镜图像
选载体这事儿，外行看比表面积，内行看孔道，但只有吃了亏的老家伙才懂——真正要命的是界面。什么叫界面？不是载体和涂层之间的那层胶水，而是活性组分、载体表面羟基、反应气氛之间持续发生的化学角力。你拿γ-氧化铝当载体，120℃下浸渍钼酸铵，烘干时表面羟基缩合，孔结构塌掉三分之一。这玩意儿还没进反应器就已经废了，对吧。
界面盲区：所有模型都在骗你
我们做催化剂设计，最爱干的事就是拿干燥状态的载体数据去做模拟。氮吸附、压汞、XRD，全是干态表征。但反应器里是什么？水热、油烃、甚至熔盐，载体表面在真实工况下像个活物。说个真事——某石化研究院搞加氢脱硫催化剂，实验室小试转化率99%，中试装填3吨后掉到92%。追了半年，发现载体中残存的那0.3%氧化钠，在氢气环境下迁移到活性中心，把钴钼硫化物边缘位全毒了。0.3%啊，元素分析都差点没检出来。
说白了，我们缺一套‘湿态’界面表征体系。原位红外？太慢。EXAFS？没钱。大部分工厂连个像样的XPS都舍不得配，更别说同步辐射了。结果就是，载体验收全靠孔径比表面打天下，一到高温高湿直接拉稀。
工业催化反应器载体床层压降异常现场照片
别跟我扯‘新型骨架材料’，先把涂层粘住再说
别跟我扯‘新型骨架材料’，先把涂层粘住再说
听过太多报告，什么碳纳米管、MOF、SSZ-13分子筛载体，听起来高端，一上产线全是坑。碳管导电性好，但压片强度只有氧化铝的十分之一，装填时碎末堵死分布器，开车三小时就得切旁路。MOF呢？比表面积能到6000，可500度一烧，骨架早塌成无定形了，那6000有什么用？
不过话说回来，也不是没救。去年狠心给一台旧反应器加了在线涂层原位再生喷雾头，说白了就是边反应边补涂粘合剂。成本不高，一套改装不到二十万，但载体寿命直接拉长一倍。这算是野路子，但实用。工业现场什么时候能别总迷信‘颠覆性材料’，老老实实解决界面粘合的老大难？
催化剂载体的根本软肋，是工艺和表征的撕裂。实验室追求极致孔径均一，生产线上的载体却总有3-5%的闭孔和裂纹，这怎么玩？更讽刺的是，我们连个在线监控载体结构衰减的传感探头都没有——反应器全封闭，你只能等压降报警。学术界发了一堆‘新型载体设计’的论文，可没人告诉你，量产批次间的羟基密度能差20%，催化活性能稳定才怪。这个盲区不补，谈载体创新就是自嗨。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：催化剂载体：被捧上神坛的骨架，其实烂透了
文章链接：https://m.yqhljx.com/list_11/272.html
