2026-08-06 16:52:26 分类：材料工艺
三年前，一套200万的分子筛膜脱水装置，运行不到1000小时，分离因子就掉到了5。当初承诺的是大于100。操蛋。厂家说操作有问题，我们自查了八遍，进料干净得像纯净水。后来割开膜管——堵得一塌糊涂。哪里是什么分子识别，全成了分子拦截，连水都过不去。
说实话，干这行十五年，这种破事见太多了。实验室里筛得明明白白，一到工业现场就拉胯。分子筛、分子筛……筛个屁。
先看一个失败案例，再谈那堆漂亮数据
那套脱水装置，设计处理量每小时2吨乙醇，要求含水量降到100ppm以下。用的是NaA分子筛膜，厂家号称孔径4Å，水分子进得去，乙醇卡在外头。实验室测试，分离因子轻松干到300，渗透通量1.5 kg/m²·h。好了，到现场呢？前三天还行，通量一天比一天低，到第七天就剩下0.2了。分离因子？测出来5.2。别说乙醇，甲醇都跟着水一块儿漏过去了。

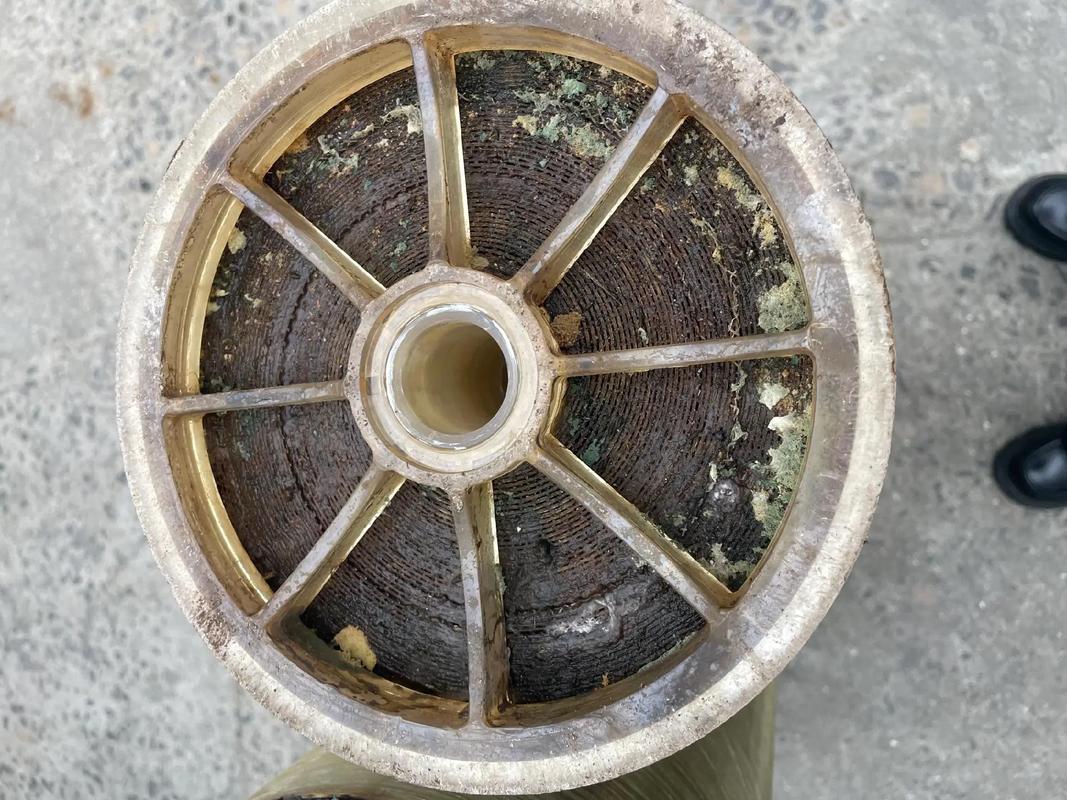

工业NaA分子筛膜脱水装置膜管结垢截面
我们拆开膜管，里头一层褐色胶状物。打电镜一看，膜表面密布裂纹，断面里全是10纳米以上的孔洞。什么4Å孔道，早被这层凝胶和结焦物堵得变了形。再用EDX一打，硅铝比从1.2掉到了0.8——脱铝了，骨架塌了。这套膜的设计pH耐受是5-9，可我们进料pH常年6.5，照塌不误。
成型工艺，那个没人愿提的坟场
分子筛本身是好东西，这我认。合成出来的原粉，BET比表面600m²/g以上，孔容0.3cc/g，XRD峰型漂亮。但你们知道原粉怎么用？干粉一吹，漫天白烟，吸一鼻子能咳三天。所以必须成型——挤条、造粒、涂膜，加粘结剂。问题就出在这里。
工业上最常用的粘结剂是什么？高岭土、铝溶胶、硅溶胶。听起来无害对吧？实测发现，加了20%高岭土，比表面直接掉到400m²/g不说，烧成之后堵孔率能到40%！更恶心的是，粘结剂和分子筛的热膨胀系数不匹配。开车停车，热循环三五次，微观界面就裂了。裂缝一来，大分子的扩散短路就出现了，还筛个什么劲？
扫描电镜下分子筛挤条颗粒断面粘结剂分布
不信你去测一下工业分子筛催化剂的微孔体积，跟原粉比，至少打八折。而且那些粘结剂还会在高温下迁移，聚集成团，把活性位点盖住。你说酸洗去模板剂？洗得轻了堵孔，洗得重了骨架抽提——硅铝比一掉，热稳定性直线下降。说白了，从原粉到成品，每走一步都在掉性能，最后那点“分子筛分”优势，被削弱得体无完肤。
理论盲区：缺陷动力学，压根没人算
理论盲区：缺陷动力学，压根没人算
学术界那帮人，发文章的时候爱用“分子识别”“精准筛分”，底气来自单晶吸附实验或完美无缺陷的膜。可工业分子筛材料是什么？是多晶聚集体，是薄膜，是涂层，里头满是晶界、位错、杂质。这些缺陷在反应条件下的演变，基本是个黑箱。
我翻过近十年文献，99%的分子筛膜渗透模型假设孔道是刚性的、均一的。现实呢？水热条件下，硅羟基缩合加剧，晶格膨胀收缩，孔道尺寸在动态变化。你用氮吸附测个BJH孔径分布，能说明什么？那是冷冻干燥下的静态数据，跟高温高压的工况差了十万八千里。我们搞工程的最头疼的，就是找不到一个能预测膜寿命的模型——全都拿短期实验数据外推，骗鬼呢。
前年有个项目，ZSM-5膜做二甲苯异构体分离。实验室选择性8，跟我们厂里现有蒸馏相比有优势。中试跑了两个月，选择性掉到2.5，跟瞎蒙差不多。查原因？对二甲苯的吸附热导致局部温升，晶格超极化，孔道变形。而这个机制，竟没有一个动力学模型能复现。理论断档，导致工艺优化全靠猜。你猜得准吗？反正我花了三百万，猜了个稀烂。
所以，别跟我谈分子筛的未来前景。当下真正卡脖子的，就是这些基础物理化学过程的缺失。缺陷如何成核、如何发展、如何调控——没弄懂这些，再去吹“分子工程”就是耍流氓。产业化？先把成型工艺的稳定性解决再说吧，这才是绕不过去的硬伤。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：分子筛：那个被吹上天的“分子筛分”神话，在车间里摔得稀碎
文章链接：https://m.yqhljx.com/list_11/273.html
