2026-09-12 15:59:42 分类：材料工艺
去年湛江某加氢项目的循环氢换热管，设计单位拍板换镍基哈氏C276，说能扛20年。结果才14个月，就漏了。堵漏焊了三次，越漏越大。最后只能整台换热器换掉，直接损失小两千万。吹镍基耐腐万能的，根本没下过厂
现在行业里有个歪风，只要碰到腐蚀搞不定，第一反应就是上镍基合金。仿佛镍含量上去了，什么问题都解决了。说白了就是抄作业。拿实验室常温静浸的数据套现场工况。谁会管你现场流速多少？有没有硫氯耦合？有没有冲蚀？
上次那个穿孔的管子，介质里才120ppm氯离子、180度、流速3.2m/s，按实验室数据，C276的腐蚀速率才0.01mm每年，怎么算都能用30年。实际呢？蚀穿的地方速率超过1mm每年。差了100倍。
镍基合金换热管现场腐蚀穿孔实物图
为什么差这么多？流动腐蚀加氯离子吸附，镍基的钝化膜根本长不起来。你拿静态泡出来的数据吹万能，不是坑人是什么？
很多人说我用的进口镍基，肯定没问题。实话告诉你，进口的也一样坑。我前年碰过一个进口Inconel 625的阀门，阀体才用了8个月，密封面就烂穿了。工况就是带点固体颗粒的含氯污水，流速快了点而已。谁试谁知道。焊接口就是镍基合金的命门
镍基合金怕腐蚀，更怕焊。很多人买了合格的母材，栽在焊道上。镍的导热性差，只有普通碳钢的四分之一不到，焊的时候热量散不出去，稍不注意晶粒就疯长。
我干工艺15年，焊过的镍基试板没有一千也有八百，层间温度多控50度，晶间腐蚀速率直接翻三倍，这是实测出来的死数。
很多加工厂赶工期，夏天厂房里温度三十多度，焊完一层不等降温就接着焊，层间温度直接干到200度以上，远超标准要求的不超过100度。无损检测能查出裂纹吗？查不出来。显微晶粒长大你拍射线能拍出来？鬼都拍不出来。只能埋着，等用户用个两三年，漏了再说。

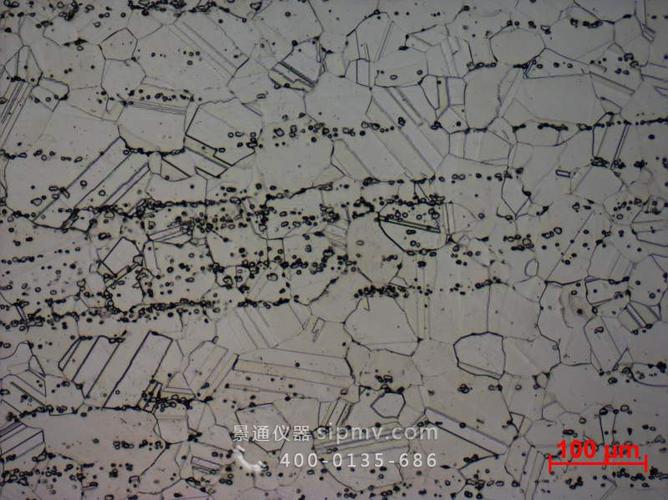

镍基合金焊道过热晶粒腐蚀金相图
还有焊材。现在市面上国产镍基焊材，标称扩散氢含量≤4ppm，实测下来大部分都在5-6ppm。别小看这一两ppm，在高温加氢环境里，氢致裂纹的概率直接翻一倍。我现在做项目验收，焊材必须自己送第三方测扩散氢，不然根本不敢用。花这点钱，总比出了事故换管子强。对吧？产业化绕不开的硬伤，至今没人敢碰
产业化绕不开的硬伤，至今没人敢碰
现在镍基合金的标准，还是几十年前老外定的，只卡成分，不卡实际性能。只要你镍、钼、铬含量达标，就算合格了。谁管你微量元素偏不偏析？大工件中心的性能和表皮差多少？
我去年拿一块国产4吨重的Inconel 625锻件，从中心到外圆切了12个样做应力腐蚀测试，结果中心试样的破裂时间比表皮短了87%。差出快十倍。这个数据敢公开吗？没人敢公开。大家都睁一只眼闭一只眼，反正只要成分对，就能出厂，就能卖钱。
不过话说回来，也不能全怪钢厂。做一块大锻件的全截面均匀性检测，成本要翻三倍，价格上去了，客户又嫌贵，都去找便宜的买。劣币驱逐良币，最后大家都做低质的。
那些搞研发的天天在实验室做指甲盖大的小试样，发论文拿项目，根本没人管实际工程里几吨重的锻件是什么德行。
现在镍基合金产业化的根本硬伤，就是理论和实际完全脱节，标准跟不上实际需求，大家都在拿实验室数据骗工程人。这个坎，不是换个炉子炼就能解决的，也不是加几个百分点合金元素就能搞定的。没有人愿意沉下心来啃大工件性能均匀性这块硬骨头，就永远绕不开这个坑。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：镍基合金：被吹上天的耐腐万能材料，其实坑死无数工程人
文章链接：https://m.yqhljx.com/list_11/2726.html
