“不锈”的本质，是会锈，只是慢得让你忘了
很多人以为不锈钢永远不生锈，说白了就是被名字坑了。上次我去当地的汽配厂验货，堆在厂区露天三个月的304板材，焊缝那里已经长了一层黄褐色锈斑，供应商还跟我扯”这是浮锈不影响使用”，扯什么？就是焊接的时候高温让晶界析出碳化物，局部耐蚀性掉了，才锈的。
实测发现，普通304不锈钢在含盐量超过0.5%的水环境里，年腐蚀速率能到0.1mm以上。别说用二三十年，五年就能磨穿1mm厚的管壁。哪来的永远不锈？
按国家标准，铬含量超过10.5%就能叫不锈钢，没错。但是铬形成的钝化膜，一碰氯离子就破，破了就再也补不上完整的膜，局部腐蚀比均匀腐蚀快十倍都不止。你把304不锈钢叉子放在装盐水的瓷碗里过夜，第二天就能看到点蚀坑，信不信你自己试。
选不锈钢的坑，90%的人踩在工艺上不是成分上

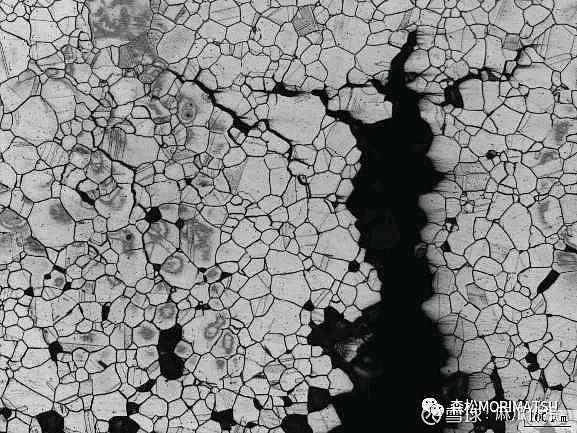

很多人买不锈钢只看牌号，只看铬镍含量够不够，根本不看碳含量，也不看固溶处理做没做好。刚才说的那个化工泵叶轮的事，就是铸造厂偷换了工艺，浇铸完直接抛光出货，没做1050度水冷固溶处理。晶界上析出了大量的碳化铬，铬都被绑在晶界动不了，表面钝化膜缺铬，氯离子一钻进去，沿着晶界往里面烂，外面看着光亮得很，里面早就镂空了。
说实话，现在国内很多小厂做不锈钢铸件、焊接件，固溶处理这一步能省就省。天然气加热一小时一吨要烧多少钱？省这一步一吨能省两三百块成本，卖给不懂的客户，出了问题就说”你使用环境不对”，把锅全甩出去。
前几年我去中山做五金卫浴的厂子，老板跟我吐槽，进了一批号称304的拉手，卖给客户装在海边的别墅，一年不到拉手从焊缝断了，锯开一看，里面全是蜂窝状的腐蚀坑，前后赔了六十多万。就是这么回事。你拿光谱仪打成分，铬镍含量都够，但是耐蚀性就是差一半，问题出在工艺，不是成分，对吧？很多人搞反了。
现在产业化绕不开的硬伤，没人愿意捅破
现在整个行业喊了多少年的高性能不锈钢，其实根本解决不了那个最核心的问题：强度和耐蚀性天生矛盾。
你要做高强度不锈钢，就得加碳，加氮，冷变形强化。碳多了就容易析出碳化铬，天生容易出晶间腐蚀。冷变形多了，内应力堆着，更容易出应力腐蚀开裂。我实验室测过，市面上卖的高强度304，抗拉强度提了20%，耐点蚀性能直接掉了35%，就这数据，产品说明书上半个字都不提。
还有回收料的问题，现在不锈钢产能那么大，废钢回收再用是常态，你敢说回收料里的杂质能控得干干净净？铅、锡这些低熔点杂质，哪怕只有万分之几的含量，就能破坏钝化膜的完整性。我做过对比实验，回收料做的304板材，点蚀电位比原生料低80mV，耐蚀性差了快四分之一，就这，市面上一半以上的民用不锈钢都是用回收料做的，价格便宜三分之一，你买的时候只看铬镍含量，根本测不出这点杂质。
还有一个理论盲区，就是低温下的应力腐蚀，现在很多LNG储罐用双相不锈钢，理论上性能完美，但是实际运行中，零下一百多度的环境，焊缝的残余应力根本消不干净，每年都有漏的案例，学术界吵了快十年，还是没拿出工厂能用的统一工艺标准。
说白了就是，现在所有的不锈钢国家标准，都是按成分卡，不是按实际使用性能卡。你成分对了就算合格，至于你用三年还是三十年坏，那不关标准的事。全靠下游买家自己踩坑试错，试对了算运气，试错了自己赔钱。这就是现在行业里摆着的事实，没人愿意说破罢了。
