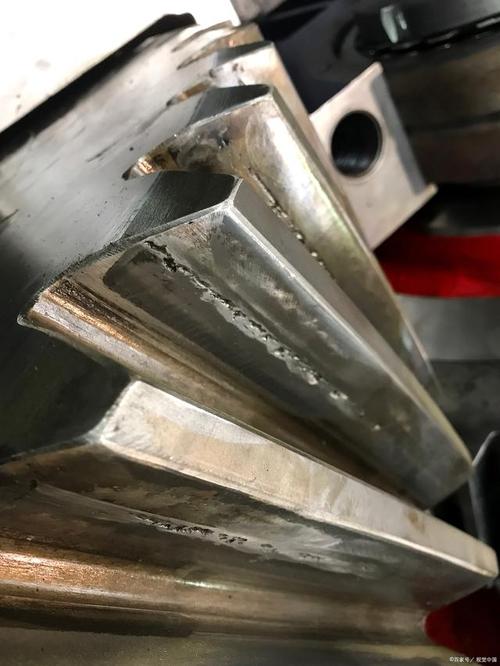

最后查出来啥？连外行都想不到的问题——硫化物偏析。说白了就是钢厂降本，硫含量卡着国标下限走，看起来合格，实际杂质全堆在晶界，淬火一冷缩，直接给晶界拉断了。
你看到的成分达标，都是卡着国标下限来的
现在工具钢的国标，说穿了就是及格线。很多人买钢只看牌号对不对，成分对不对，从来不问杂质分布。
就拿最常用的Cr12MoV来说，国标允许硫含量≤0.030%，磷≤0.030%。我跑过不下十家中小钢厂，十家里有八家，出的料硫含量都卡在0.027%到0.029%之间。不多不少，刚好合格。
你能说人家不合格吗？不能。可你做出来的模具，就是容易崩容易裂。
实测过，同炉出的坯料，一块硫含量0.028%，一块0.008%，同样工艺淬火回火，做同样的冲压模，低硫那块寿命直接翻了三倍还多。差别在哪？就是杂质少，晶界干净，应力没地方集中。
很多人迷信进口工具钢，说实话，进口钢贵就贵在你看不见的地方。人家硫磷直接控到0.01%以下，均匀性给你卡得死死的，当然耐用。不是国产做不到，是你不肯加钱，钢厂就只能给你刚好合格的料。
贵的不一定对，选工具钢的误区从来都是往贵了选
我前两年碰见过一个做切纸刀的老板，听销售忽悠，把原来用的Cr8Mo2VSi全换成了M35高速钢。原来的料一吨一万二，M35一吨两万八，直接涨了一倍还多。
老板说，贵的肯定好，做出来的刀应该能用更久。结果实测下来，切同样的铜版纸，原来的刀能切12万刀，M35也就切14万刀，多出来的寿命还抵不上多花的料钱。
说白了就是，工具钢选牌号，从来不是越贵越好，是刚好匹配工况就够。你切塑料，HRC55的硬度就够了，非要买HRC64的高速钢，多余的硬度你用不上，还多花几倍的钱，这不就是智商税？
不过话说回来，很多人就是吃这一套，觉得贵的就是对的，钢厂和贸易商也乐意推贵的，大家都赚得多，吃亏的只有终端厂。
产业化绕不开的硬伤，至今没人捅破
说了这么多，最后说句真话，工具钢这个行当，到现在还有个根本性的硬伤，没人解决得了，也没人愿意说。
现在的国标，只卡成分和出厂硬度，根本不卡材料的宏观均匀性。你买一块300mm厚的H13模块做压铸模，哪怕成分合格，从模块的中心到边缘，硬度差出2个HRC是常事，偏析带能宽出十几个毫米。做大尺寸模具，一半硬一半软，用不了半年就塌腔，你找钢厂，钢厂说我成分合格，硬度符合国标，没毛病。
还有就是大规格电渣重熔，国内的工艺其实能做，但是成本比普通轧制贵40%以上，终端客户不肯出这个钱，钢厂就不会给你用。大家都在拼价格，拼到最后，就是所有人都默认了“均匀性不用管，能用就行”的潜规则。
还有个更有意思的事，很多终端厂，明明花了大价钱买顶级料，开料的时候随便找个热处理厂就做，温度控得差个十几二十度，硬度差好几个，最后怪钢不好。这锅，工具钢不背。
说实话，现在国内顶级工具钢的水平，真没大家想的那么差。差的是整个产业链对“隐性质量”的共识，大家都只看得见的成分价格，看不见的杂质均匀性，没人愿意买单。就是这么回事。
