2026-09-13 00:31:44 分类：材料工艺
去年某航天外协批次的连续纤维碳化硅陶瓷基复合材料热端构件，试车117秒就裂穿了。整活儿的专家说这是小概率偶然，我们拆开来扫CT，内部三层分层，纤维偏析了15%，这哪是偶然？
别被“比钢轻比钢强”的宣传骗了
说白了，陶瓷基复合材料最拿得出手的卖点，就是1600℃还能保持七成室温强度，密度只有高温合金的三分之二，这话放在10mm见方的实验室试样上，没错。拿到工业大构件上，全不是那么回事。实测发现，只要成型尺寸超过φ300mm，纤维体积分数波动直接超过10%，孔隙率从实验室的1%以内，直接蹦到5%到8%，强度直接掉三分之一。

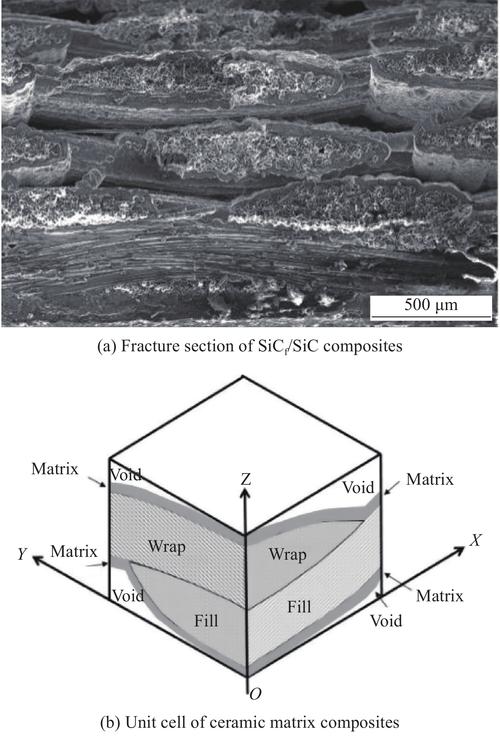

大尺寸碳化硅陶瓷基复合材料试车后裂纹形貌
我当年在车间盯了三个多月燃气轮机导向叶片，每一片烧出来都得进CT扫，三分之一扫出来有内部微分层，直接作废。扔的时候心疼得手抖，一片成本小二十万啊。很多发顶刊论文的，拿磨得平平整整的小试样测数据，曲线好看得能当壁纸，到了工业现场，一变尺寸就拉胯，这就是现状。
成本卡死了大部分应用场景
现在主流量产用的化学气相渗透工艺，做一个10kg的承力构件，渗透周期要多久？最少21天，全程真空高温，设备一开就不能停，我算过账，每千克成品的耗电量超过1200度，相当于一个三口普通家庭整整三个月的用电量。

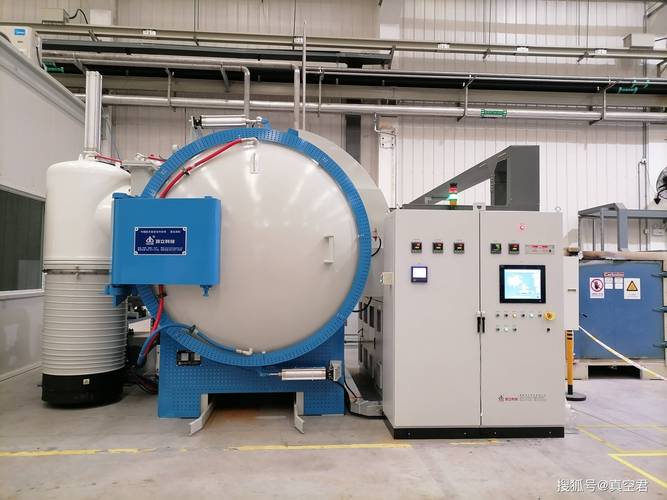

陶瓷基复合材料化学气相渗透真空炉生产现场
原材料更贵，常用的聚碳硅烷前驱体，一吨成交价四十多万，比同体积的铝合金贵出一百多倍。现在说要降成本搞先驱体浸渍裂解，周期确实缩到一周了，但是得反复浸渍裂解七八次，最后孔隙率还是下不来，强度比气相渗透的差出快三成，鱼和熊掌，根本没得选。有人说规模化了就能摊薄成本，扯，工艺周期摆在这里，原材料成本摆在这里，就算你规模翻十倍，单位成本能降一半都算技术大突破，大部分民用领域，根本用不起。也就航天航发这种不计成本拼性能的地方，才能少量用几个核心部件，对吧？
没人愿意说破的产业化死结
没人愿意说破的产业化死结
现在行业里全是一片看好，说陶瓷基复合材料是下一代热结构材料的核心，没几个人敢直面两个绕不开的硬伤。第一个就是无损检测跟不上量产需求，大构件内部的微裂纹、微分层，只有高精度工业CT能查出来，扫一个一米见方的构件，一次就要24小时，检测费十几万，你总不可能每个量产件都这么查吧？漏检一个，上天就是事故，谁敢担这个责任？
第二个就是完全没法修复。说白了，基体本质还是陶瓷，表面一旦出了微裂，根本补不了，焊接不上，粘接补片高温下直接脱粘，不像高温合金，磨掉裂纹焊一层还能凑合用。哦对，还有个常见的坑，就是和金属机匣的连接，热膨胀系数差三倍，来回几个温度循环，连接面直接脱粘开缝，我见过好几个预研型号，构件本身没坏，连接位置先裂了，几十万打了水漂，说出去都不好听。
现在很多做民用概念的，说什么陶瓷基刹车盘，那都是百万级的超跑才用，一套刹车好几万，十来万的家用车谁会换？说白了，国内现在一大半研究都是停留在发论文拿项目，做个小试样数据好看就交差，真正沉下来啃产业化硬骨头的，没几个。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：陶瓷基复合材料：被捧上天的热材料，藏着绕不开的硬坑
文章链接：https://m.yqhljx.com/list_11/2744.html
