2026-09-13 04:53:54 分类：材料工艺
去年广东中山那家做汽配改性的厂拉着我去看报废样，原本承诺的石墨烯增强尼龙刹车片背板，强度比纯尼龙提30%，结果第一批3吨料做出来，常温拉伸强度反而掉了12%，压型的时候直接裂了1/3。
干工艺这行十五年，我碰过太多这种事了。吹得天花乱坠的增强效果，一到批量生产就现原形。
你加进去的不是增强相，是不定时炸弹
石墨烯拿来增强，核心逻辑是靠它超高的本征强度，分担基体受力对不对？可前提是，你得把石墨烯均匀分开，让每一片都能用上力。
说白了，工业级石墨烯不是实验室里长出来的单片单晶，就是一堆堆少层、多层的碳粉，比表面积最高能到一千多m²/g，颗粒间的范德华力，比基体树脂的结合力大出三倍还多。你加0.1%看着量很少，其实只要稍微混不均匀，立马就抱团。
拿三辊机碾三遍？没用。超声波处理半小时？进了双螺杆挤出机一剪切，没多久又重新团聚成团。

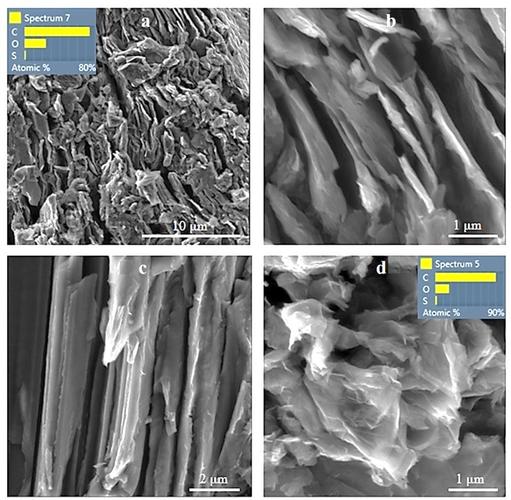

石墨烯增强塑料切片电镜团聚图
实测我去年切了一百多个失效样，找到的团聚块最小都有12微米，比常规玻璃纤维的直径还大。受力的时候这种团聚块就是天然的裂纹源，外力稍微大一点，裂纹顺着团聚块直接就裂开了。本来想增强，结果成了减寿，这不扯吗。
说实话，现在市面上能买到的工业级石墨烯，十家有九家做不到稳定的单片剥离，你拿一堆堆叠在一起的石墨烯去增强，就相当于往基体里掺杂质，能有好结果才怪。
界面结合力就是个没人敢说破的玄学
很多卖改性技术的吹牛，说我给石墨烯接枝了官能团，界面结合力拉满。你让他拿批量料给你测测，十个有九个测不出来稳定数据。
为什么？实验室做样，拿的是剥好的单层石墨烯，一片一片接枝，接枝率能做到百分之几。工业生产你拿几吨碳粉去接枝？能有千分之五的接枝率就烧高香了。大多石墨烯的片层中间就是光滑的碳面，根本没有活性位点，你偶联剂挂不上去，就是靠物理吸附粘在表面，受力的时候一拉就脱粘。
我前两年做过对照试验，同样加0.5%的同批次石墨烯，换三种常用偶联剂，最终复合材料的拉伸强度，从涨8%跌到跌10%，差了快20个点。

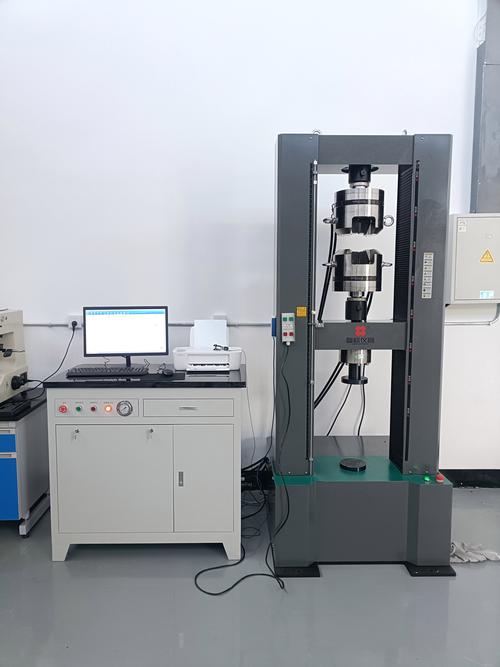

石墨烯增强复合材料界面剪切强度测试台
不过话说回来，现在整个行业就没有一套能工业化复制的界面设计方法，全靠试错。今天进的这批石墨烯含氧量大一点，性能就涨两个点，明天进的批次结晶度高一点，性能直接掉十个点。这种波动，哪个做批量消费品的敢用？汽车厂要求零件性能偏差不能超过5%，你石墨烯增强直接给你飘20%，谁敢装车？
产业化绕不开的死结，没人愿意摆到台面上说
产业化绕不开的死结，没人愿意摆到台面上说
第一个死结就是成本账算不过来。你说加0.1%就有增强效果，现在工业级少层石墨烯多少钱？大概80块一公斤。你做PP改性，基体PP才8块一公斤，加0.1%成本直接涨一块钱一吨料就是一千块，下游客户根本不会买单。你加0.05%？什么增强效果都出不来，连分散都更难，等于白加。
第二个死结就是一致性做不出来。你去问任何一个石墨烯生产商，他能给你保证连续10批货的平均片层厚度偏差不超过1层吗？不可能。现在的氧化还原法、机械剥离法做出来的石墨烯，就是一堆从单层到十几层混合的粉末，你拿这种原料做增强，性能波动本来就是天生的。
别扯什么高端航空航天应用，航空航天一年能用掉几吨石墨烯增强材料？撑死了也就几吨，撑不起一个产业，说白了就是拿来做噱头骗补贴的由头。
我干了十五年，碰过不下二十个石墨烯增强的产业化项目，真正落地赚钱的，一个都没有。反倒是石墨烯做导电改性，加进去只要搭出导电通路就行，哪怕团聚还能帮忙搭通路，反而成了。为什么？增强的要求比导电苛刻一万倍——它要求每一片石墨烯都分散开，每一片都和基体结合好，能分担受力，这个要求，现在的工业水平根本达不到。
很多人喜欢画饼，说未来技术进步了就能解决。我看不是技术进步的事，这是根上的问题：我们现在做不到大规模量产单层均匀的石墨烯，也做不到低成本控制每一片的表面改性，更做不到在批量混炼的时候让每一片都均匀分散。这些硬伤，十年内都绕不开。真正做产品的，别碰这个噱头，先把玻璃纤维、碳纤维增强玩明白，比什么都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：石墨烯增强：别被论文骗了，九成性能根本落不了地
文章链接：https://m.yqhljx.com/list_11/2752.html
