去年夏天碰过一个邪门事。给某生物公司做的试剂运输相变冷链箱，按实验室恒温测试能稳持2-8℃保冷72小时，发西北的一批货，走了48小时箱内温度就破线了。30多万的临床试剂全废，我们赔了小十万。
问题出在哪？就是大家吹上天的相变材料。这行干了15年，我见过的坑比我吃过的饭还多，今天就说点圈内没人敢往外说的真话。
标称相变温度都是骗人的，误差能差5℃
说白了相变材料就是靠「融化吸热、凝固放热」吃饭，标称多少度相变，意思就是在这个温度附近稳定吸放热，对吧？
去年我们做市售产品抽检，找了12款流通最广的商用石蜡基相变材料，标称5℃相变的，差2℃是家常便饭，最差的那款直接偏到10℃。你想想，临床试剂要求卡死2-8℃，相变点都飘到10℃了，还保个屁冷？不翻车才怪。

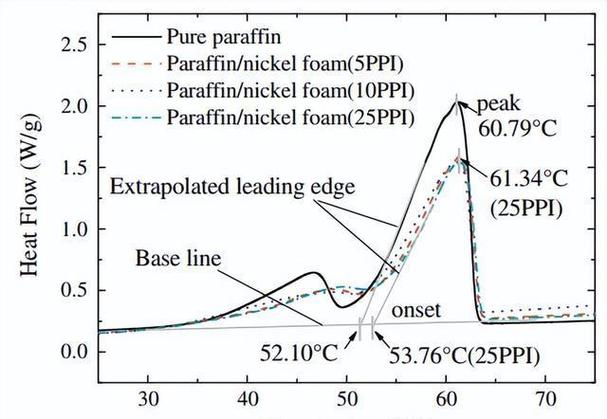

为什么会这样？我做了差示扫描量热测试，升温速率1℃每分钟，出来的相变峰歪得不成样，根本就没有一个明确的相变区间。说白了，厂家为了降本，用的是几块钱一斤的工业粗石蜡，不是精馏切割出来的窄馏分石蜡。工业粗石蜡就是几十种碳链的烷烃混一块，每个碳链相变温度都不一样，合起来当然是一大段模糊的温区，根本不准。
一块合格的5℃窄馏分石蜡，进货价就要12块钱一斤，工业粗石蜡才4块，中间商调一调换个包装，就按合格产品卖你，利润翻一倍，出了问题推说你运输不好，坑死你没商量。
循环衰减比你想象的快10倍
所有商家宣传都会写「可循环上万次，性能稳定」，你听听就好。那都是实验室恒温恒湿、小循环速率下测的理想数据，真拿到实际工况里用，衰减快10倍都不夸张。
前两年我们做户外光伏板相变温控项目，拿某大厂提供的封装好的相变模块做测试，户外露天放着，每天循环一次，才200次循环，测出来潜热直接掉了32%。什么概念？原来1kg能吸150kJ的热，200次之后只能吸100kJ不到，等于四分之一的材料白加了，温控效果根本达不到要求。
衰减哪来的？两个问题，全是绕不开的。第一个就是泄露，哪怕你用PE膜封装，石蜡融化之后分子很小，慢慢就渗出来了，我们把循环200次的模块拆开称，重量比原来轻了16%，都是渗出去的石蜡，能不衰减吗？第二个就是导热衰减，为了提高导热率，大家都会往相变材料里加石墨或者石墨烯，循环次数多了，石墨颗粒会团聚沉降，本来导热率是0.8W/mK，循环完直接掉到0.3W/mK，热量传不进材料内部，只有表层融化，大部分材料根本没起到作用，等于废了一半。
产业化绕不开的死结，没人敢明说
不过话说回来，就算不掺假，性能达标，相变材料现在产业化也有根本绕不开的硬伤，都是材料本身的性质决定的，吹什么技术突破都是忽悠人。
现在常用的就两大类，有机相变和无机相变。无机的水合盐，便宜，潜热还大，看起来完美对不对？但是过冷和相分离，放三次就能分层，上面是清水下面是盐块，根本不吸放热了，你见过谁家水合盐做的冷链冰排能用超过一年？没有吧。
有机的石蜡、脂肪酸，稳定是稳定，但是潜热低，还贵，现在合格的窄馏分石蜡八块多一斤，要做一个能保72小时的20L冷链箱，光相变材料就要小一百块成本，终端客户谁愿意加这个钱？那定形相变材料呢？说不用封装不会漏，其实就是把石蜡浸到多孔二氧化硅或者石膏里，多孔材料本身不储热，相当于三分之一的体积都填了没用的东西，体积潜热直接掉三分之一，要达到同样储热，体积大一倍，更不实用。
说实话，现在国内大半做相变项目的，都是拿这个概念骗补贴，做个样机测个十次八次循环，就吹“达到国际先进水平”，真落地运行两年，全歇菜。我们去年推掉了三个千万级的相变储能建筑项目，不是做不了，是不敢做，收了钱两年之后出问题，我们名声还要不要？
那些说加纳米材料就能解决所有问题的，全是纸上谈兵。加少了没用，加多加，成本直接翻十倍，你卖得出去吗？再说纳米颗粒团聚的问题，到现在也没解决，用半年就团聚，性能掉的更快。
相变材料不是没用，它就是个补漏的，小范围局部控温用没问题，别吹成什么储能革命、解决碳中和的神材。现在这些绕不开的硬伤，几十年了都没解决，不是靠几个概念炒炒就能搞定的。选的时候别盯着说明书上的参数，自己拿去测，多循环几十次，比什么顶用。买的永远没有卖的精，这句话放在相变材料这，太对了。
