2026-09-13 14:53:41 分类：材料工艺
去年给长三角某新势力做动力电芯配套，批量送样的NCM811极片，实验室循环1800次还能保持82%容量，结果装车路试11个月，30Ah软包炸了17只。拆开来一看，负极锂沉积把极片撑得厚了一倍，石墨颗粒裂得像干旱了三年的土地。谁能想到？问题出在天然石墨负极的表面改性层，论文写的均匀10nm无定形碳包覆，我们实际批量做出来，一半颗粒包覆不到2nm。
实验室数据都是”筛出来的”，批量生产全是玄学
说实话，现在大半顶刊发的电极材料性能，都是挑出来的好颗粒压片测出来的。你拿100kg量产料去同条件测试，性能直接掉20%都不奇怪。我见过某顶刊发的硅碳负极，首次效率92%，循环500次剩90%容量，我们拿相同配方放大到500L反应釜做出来，首次效率直接掉到83%，循环100次就剩不到70%。
说白了就是，实验室做1g样品，你能控每一个变量，每颗不合格的颗粒都能挑出去扔掉。批量做几吨，反应釜上下的温度差能差3度。就是这3度，包覆层厚度差能到一个数量级。粒径分布D90差0.5微米，极片压实密度就能掉0.3g/cm³，整电芯能量密度直接少5Wh/kg。这点，多少行业报告都故意隐去不说，对吧？

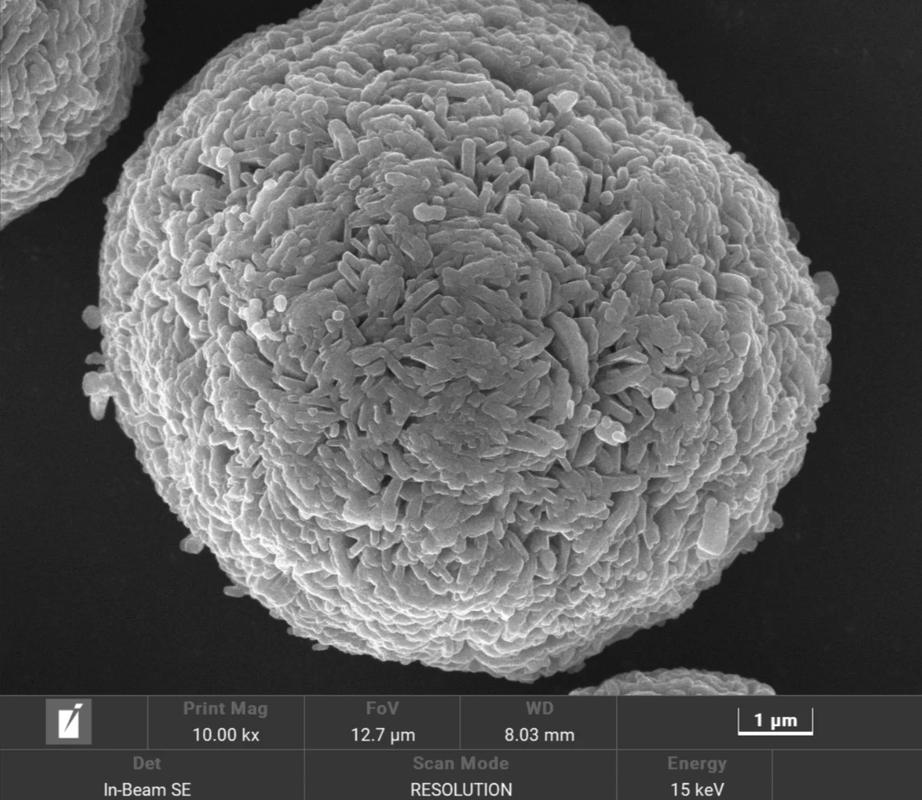

动力电芯失效拆解后锂沉积电极材料显微镜图
差一点，就是差很多。我前几年跟某高校团队合作开发磷酸钒钠正极，实验室做出来比能120mAh/g，我们放大到吨级，做出来三次，最高才108，差了10%，找了半个月原因，最后发现是工业级原料里的钠残留比实验室用的高纯试剂多0.2%，就是这0.2%，把晶型给毁了。你说上哪说理去？
谁都绕不开的体积膨胀死结
硅的比容量是石墨的10倍，所有人都喊着硅基替代石墨，为什么现在动力电芯掺硅量最多也就15%？还不是膨胀。掺10%硅，极片循环1000次，厚度膨胀超过25%。软包电芯空间大还好说，方形电芯要靠壳体捆扎，膨胀起来的内应力直接把极片挤碎，SEI膜反复破反复长，内阻蹭蹭往上涨，不出半年容量就跳水。

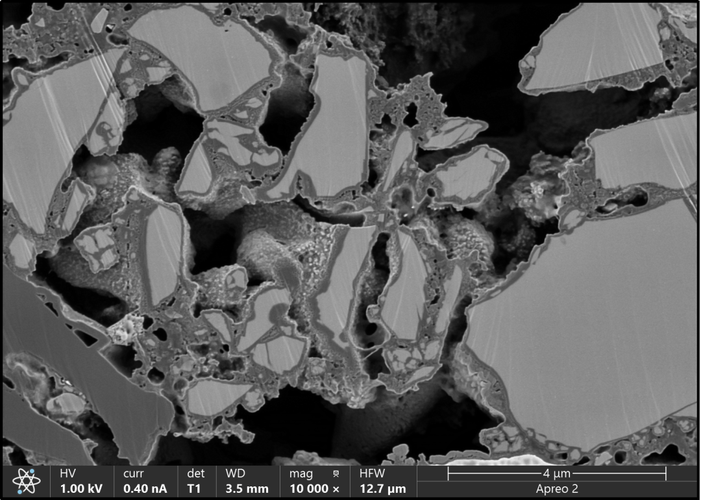

硅基电极材料循环后膨胀截面电镜图
实测发现，哪怕你做了多孔碳骨架，做了预膨胀处理，循环到500次以后，膨胀率还是会突然跳升。因为硅颗粒的碎裂是从内部晶界开始的，外面的骨架兜得住第一次碎裂，兜不住第二次、第三次。很多做材料的老板来找我，说我的硅材料单颗粒测膨胀率只有12%，为什么做成整电芯就到30%？你那是单颗粒悬浮测的膨胀啊！整极片里颗粒挨颗粒挤在一起，单个颗粒膨胀5%，一堆堆起来就是20%，这个力学累加效应，多少论文都故意不提，假装看不见。
没人愿意说破的成本隐形坑
没人愿意说破的成本隐形坑
现在什么新电极概念都有，硫化物电极，富锂锰基，钙钛矿，吹得一个比一个凶，说白了90%都卡在成本隐形坑里。高镍单晶一次颗粒，你要做到粒径10微米无内裂纹，烧结温度要控在920±5度，每炉烧结时间比多晶多12小时，良率还只有多晶的78%，算下来每公斤成本比多晶贵45块，下游电芯厂愿意掏这个溢价的没几个。
还有预锂化，现在量产能用的稳定锂粉，一公斤要2800块，你哪怕只在负极加3%，每Ah电芯成本就涨8分钱，一台车70kWh，就是5600块，哪个主流车企受得了？哦对了，还有回收。现在三元电极材料回收，湿法浸出已经跑通了，硅基呢？硅跟铜、铁这些杂质混在一起，浸出的时候直接结垢堵管道，回收成本比新做材料还贵，全行业都在装瞎不说。
说白了，现在大部分新电极材料，只解决了”实验室里做1g能不能出性能”的问题，根本没解决”几吨几吨造得出来，下游用得起，用完收得回去”的问题。
现在全行业都盯着比容量、循环次数这些漂亮数据，没人愿意沉下心啃量产里的细碎问题。反应釜温度分布对包覆层均匀性的影响，辊压压力对颗粒内部微裂纹的诱导，极片水分对SEI膜成膜的长期影响，这些东西发不了顶刊，拿不到融资，赚不到快钱，就没人愿意花几年时间啃。所以到现在，一堆数据好看的电极材料，都死在中试到量产的那一步，这个坎，绕不开，真的绕不开。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电极材料：那些论文不会告诉你的产业化真相
文章链接：https://m.yqhljx.com/list_11/2773.html
