2026-09-13 16:44:42 分类：材料工艺
去年春天在国内某动力电池龙头的中试车间，我亲眼看见刚下线的10Ah全固态软包电芯，充放循环12次，直接鼓成了皮球，拆开一看，硫化物电解质已经黑得像碳，一碰就碎。
硫化物对水的敏感，远超出纸面数据

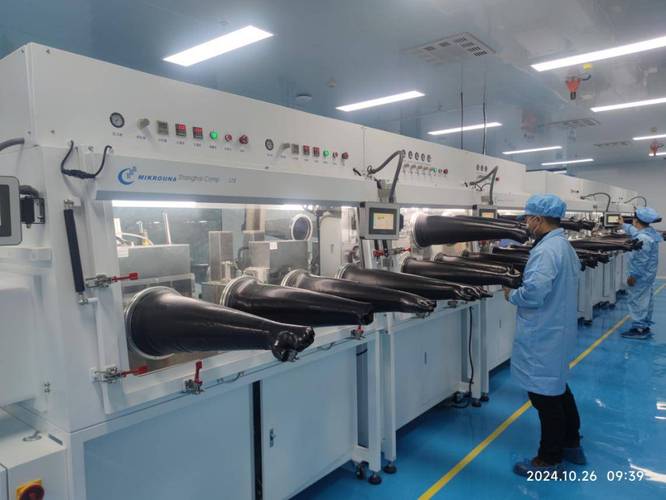

硫化物固态电解质手套箱制备现场
说实话，我刚做固态项目的时候，也信论文里写的“惰性气氛下性质稳定”。实际摸过生产线才知道，哪儿来那么多全程惰性气氛给你用。叠片工序换极卷总得开门吧？开门30秒，露点-40℃环境下干燥好的电解质，接触车间露点-30℃的空气，分解率直接干到12%。测交流阻抗，数值比开门前直接涨了3倍多。
很多论文做测试，都是裁1cm见方的小圆片，全程塞手套箱里捂着测，当然数据好看。真到了百米级的连续生产线上，你敢保证每一片电解质从合成到封壳都不碰一丁点儿水汽？不可能。这就是第一个没人愿意说的坑，实验室漂亮数据，和量产真实环境，差了十万八千里。
界面接触的坑，压多少压力都填不上

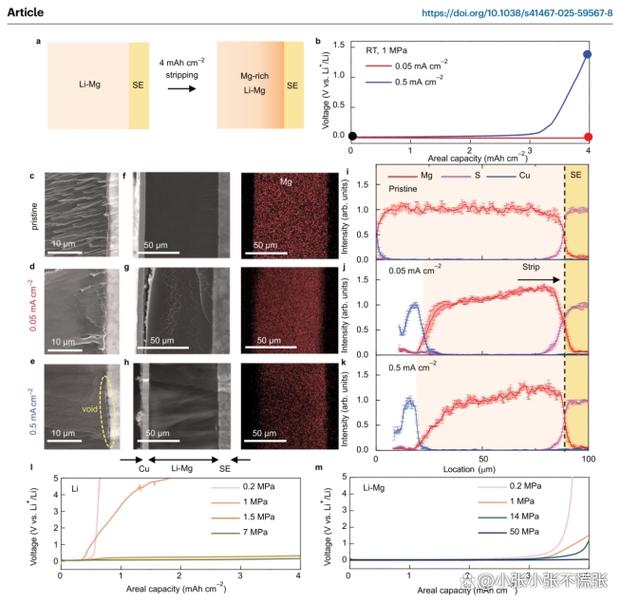

固态电解质锂负极界面电镜扫描图
现在业内喊得最多的解决方案，就是给电芯加外压，说加个10MPa压力，界面缝隙就没了。我们实测过，加15MPa的外压，前10圈循环确实数据好看得不行。50圈之后拆包看，锂枝晶早从电解质晶粒缝隙里钻进去了。
哪怕是致密度99%的石榴石陶瓷电解质，晶粒之间天生就有不到1μm的空隙。锂沉积的时候专挑缝隙钻，体积一膨胀，直接把整块陶瓷劈出微裂纹。说白了，你外压压的是整个电芯的宏观尺寸，压不住纳米微米级的晶粒间隙。
我们做过200Ah的叠片试验电芯，拆出来看，80%的电解质片都有肉眼看不见的微裂纹。只是没短路而已，再循环10圈，直接击穿短路。这个问题从十几年前研究固态电解质开始就存在，所有人都只敢改改表面涂层，骗骗外行的眼睛，根本没人敢碰根子上的问题。
成本账，算到最后全是泪
成本账，算到最后全是泪
你去看行业发布会，所有人都跟你吹性能，说能量密度能做到400Wh/kg，从来没人跟你算真实的成本账。我给你算笔明白账。现在量产级纯度的硫化物电解质，拿货价是800块一克，对吧？做一个100Ah的全固态电芯，大概需要700克电解质，光这部分成本就是56万。别说卖车了，给车企送样都送不起。
有人说未来规模化了能降到100块一公斤，你信吗？硫化物的提纯，要反复真空干燥，反复球磨除杂质，0.1%的杂质就能让界面阻抗涨一个数量级，你怎么降成本？降成本就是砍提纯步骤，砍完就是不合格品，根本用不了。
再说氧化物石榴石电解质，要掺大量金属镧，今年镧价涨了快三倍，做一片150*100mm的陶瓷电解质，原材料成本就要80块，还要烧到1150℃，烧一次十几个小时，能耗成本比液态电解液生产翻十倍。良率呢？能做到60%良率就是行业顶尖，剩下40%直接报废，这个损耗谁扛得住？
说白了，现在市面上喊的全固态上车，九成九都是半固态蹭概念，本质还是液态电解液加了点固态填料，根本不是真全固态。这三个坑，不是改改配方、换个合成路线就能绕过去的，是材料本身天生带的硬伤。没有十年八年的沉下心啃，根本碰不到边，炒概念炒得越凶，最后摔得越狠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：固态电解质：产业化路上没人愿意说的三个硬坑
文章链接：https://m.yqhljx.com/list_11/2777.html
