2026-09-13 19:04:55 分类：材料工艺
上个月帮深圳一家做TWS电池的老朋友擦屁股，他们10万只成品电池，库存放了六个月，开箱测容量，平均掉了28%，直接全报废。损失小两千万，老板蹲在车间门口抽烟，抽了整整一天。
问题出在哪？就是钴酸锂。所有人都觉得钴酸锂是3C正极的黄金方案，说白了都是被产能喂出来的错觉。
钴酸锂的容量神话，都是压出来的
早年我刚进车间的时候，国产钴酸锂的压实密度也就3.6-3.8g/cm³。那时候电池耐用，就是体积做不薄。现在呢？为了塞更大容量，给屏幕和电池舱腾空间，业内都把压实往死里提，现在一线厂量产的钴酸锂，压实都干到4.2-4.3g/cm³了。
说白了就是把钴酸锂颗粒压碎了填缝，连一点富余的空隙都不留。你要问代价？我当年在工艺线上做了三个月对比测试，实测发现，压实超过4.0之后，每涨0.1g/cm³，循环500次后的容量保持率掉8%，室温存储半年的衰减涨5个百分点。
这个取舍所有人都知道，就是没人说破。品牌要续航，要轻薄，只能逼着正极厂压，压到极限，反正消费者头一年用不出来，过保出问题，早就过了售后窗口期。
锂电车间钴酸锂极片压延生产线现场
低钴化的陷阱，一踩一个准
这两年钴价疯涨，从三十万跌到十几万又涨回去，产业链都在喊着降本，降本最直接的就是降钴含量，搞什么低钴钴酸锂，掺镍掺锰，各种概念满天飞。
说实话，我接过不下十个低钴项目的调试，实验室里的数据都好看得离谱，钴降了三个点，成本降了12%，容量还能涨2%，循环只掉1%，怎么看怎么香。一到量产放大，全露馅。
去年东莞有家新厂找我，他们做的钴含量9%的低钴钴酸锂，比常规钴酸锂降了3个点的钴，做成TWS电池送检，常温测试全过，一测低温性能，-10℃下的放电容量直接掉了41%。去年冬天发去北方的一万多只耳机，退款退到工厂停工，老板连工资都发不出来。
钴酸锂里的钴，本来就是层状结构的骨架，稳着整个晶格不乱塌。你把骨架抽了，充电的时候锂离子脱出来，结构直接歪，副反应蹭蹭涨，衰减能不快吗？什么掺杂改性，都是补漏的，补了这边漏那边，从来没有全解决的。

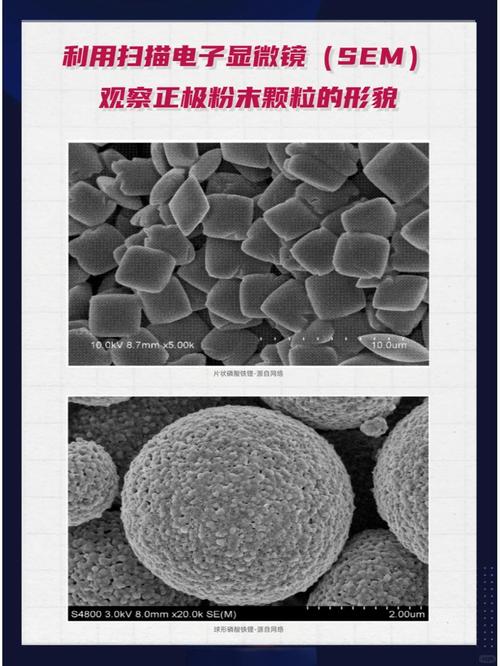

烧结完成钴酸锂正极粉末SEM电镜图
这个死结，三十年了还解不开
这个死结，三十年了还解不开
很多做技术的天天喊突破，我干了十五年，见过的突破没有一百也有八十，到最后能落地的，全都是换汤不换药。
钴酸锂从诞生到现在，玩来玩去就是一个跷跷板。你要更高的容量密度，就得提压实、降钴，就得牺牲稳定性和循环寿命。你要寿命要稳定，就得降压实，钴含量不能动，容量体积就上不去，满足不了现在消费电子越做越薄的要求。
有人说单晶钴酸锂能解决，哦，单晶颗粒强度高，循环好，但是呢？硬颗粒压不动，压实密度上不去，要做到相同容量，极片就得厚10%，电池体积大一圈，现在手机电池舱都是按0.1mm卡公差的，你厚10%，根本装不进去，有啥用？
还有人说表面包覆，什么氧化铝、磷酸锆，包一层能挡副反应，确实，存储衰减能降3个点，但是包覆层不导电啊，包1%的重量，内阻直接涨3mΩ，快充的时候，电池表面温度直接高10℃，冬天揣兜里暖手，夏天烫腿，谁能接受？
不过话说回来，就算所有工艺都拉满，钴酸锂本身还有天花板。理论比容量上限就是274mAh/g，现在量产已经做到180mAh/g了，再往上挤，每涨1mAh/g都要脱一层皮，根本没有多大空间。
别扯什么未来会有新技术，现在产业化摆在这，你要做3C消费电子的正极，就绕不开这个跷跷板。想两头都占，那都是骗投资、骗补贴的鬼话。不信你看，这么多年了，有哪个所谓的新一代钴酸锂，真的大范围替代了老配方？没有。全都是炒一阵概念就没影了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：钴酸锂：被行业默认的死结，没人敢公开戳破
文章链接：https://m.yqhljx.com/list_11/2782.html
