均匀性？根本就是个玄学
泡沫金属的核心卖点是什么？轻质高强。但“高强”的前提是泡孔结构均匀。可现实是，没人真正搞出来过。我做熔体发泡快十年了，用氢化钛发泡剂，铝液温度660℃，搅拌速度1200rpm，发泡时间90秒——这些都是书本参数。但你知道实际炉子里啥样吗？热电偶显示660℃，但铝液表面到内部，温差能有20℃。黏度不一样，发泡剂分解产生的气泡长大速度就不一样。大泡吞小泡，泡壁排液，最后凝固出来，上面孔径2mm，下面直接像火山岩，大窟窿套小窟窿。
有人说，用粉末冶金法啊，预制体发泡，均匀性会好很多。嗯，均匀性是好一些，但价格呢？一公斤泡沫铝，熔体法成本大概80块，粉末冶金法直奔200块。而且粉末冶金法压制的大型坯料，脱模的时候边角容易先开始发泡，中心还没反应，出来的板子中间鼓包，四边密实——又是一个均匀性灾难。我用过直径300mm的模具，压出来厚度60mm的坯料，发泡后边缘孔径普遍比中心大30%。测五个点的密度，最大差0.15g/cm³，这意味着什么？意味着同一块板，你永远不知道哪里会先溃缩。
成本：那个永远绕不开的坑

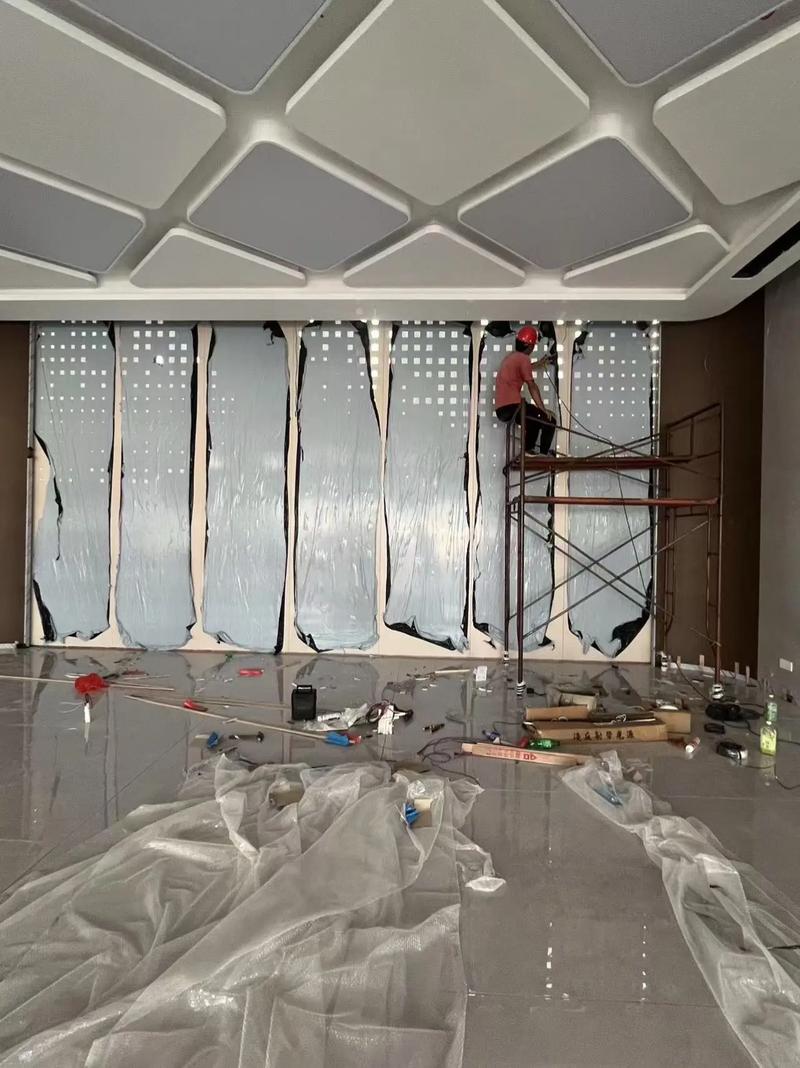

有人一谈泡沫铝就觉得是高端货，轻量化为王。没错，密度只有实体铝的1/10，但价格是实体铝的10-20倍。这怎么玩？汽车轻量化？一辆车用十公斤泡沫铝，就多两千块成本，整车厂算账比谁都精。除非法规强制，否则没人主动用。我见过最哭笑不得的应用：某展览馆装饰墙面，用10mm厚泡沫铝板，表面冲孔，灯光一打挺好看。但你知道背面贴了啥？一整块5mm厚的实体铝板做支撑，因为泡沫铝强度不够，光靠自身挂不住。这叫轻量化？这还不如直接用实体铝板冲孔呢，成本低一半。
更别提泡沫铜。做散热器，导热系数只有实体铜的1/10不到。吹嘘比表面积大，可流体通过压降巨大，风机功率得加好几倍。我实测过一个泡沫铜散热器，风速2m/s，进出口压差120Pa，同样尺寸的翅片散热器才30Pa。这还是理想状态，用久了积灰，更堵。有人拿泡沫镍做电池极板，表面确实大，但枝晶生长问题解决不了，穿刺隔膜的风险比传统极片高太多。这些都是大实话，但没多少人愿意公开说，因为论文要写、项目要报。
应用：除了吸能，其实很尴尬
泡沫金属最靠谱的领域还是吸能。军事上的防爆结构，舰船舱壁，汽车防撞梁，甚至直升机的起落架吸能器。但这些场景对一致性的要求极高。比如装甲车辆防地雷垫，密度稍微高一点低一点，吸能曲线就变，底部加速度峰值可能超标，乘员脊椎受损。我们给某防雷车试制过一批泡沫铝填充管，340根，每根都做落锤冲击。结果呢？峰值力离散系数接近20%。最后还是全废了，改用铝蜂窝，至少蜂窝壁厚均匀，性能稳定。泡沫金属的随机性大到让人头皮发麻。
有人说3D打印泡沫金属，拓扑结构可控。真好。但打印速度呢？一天打不出巴掌大一块，成本又是个天文数字。所以现在泡沫金属的生意，基本是靠概念撑着，偶尔有些非结构件——比如消音器、光催化载体——才有点量。但这些市场小得可怜，养不活一个车间。
所以每当有人对我说，泡沫金属是21世纪最伟大的结构材料，我就想问：你去车间盯过全流程吗？你闻过发泡剂的氨味儿吗？你见过成吨报废的泡沫铝板堆在角落里，等着当废铝回炉吗？泡沫金属的坑，不在于理论，而在于工艺放大那几乎不可控的混沌。我们连最基本的孔结构都控不住，谈什么设计？谈什么应用推广？这行当做了这么多年，最怕的就是盲目乐观。材料是好材料，但人得先承认它的烂，才有机会把它做好。至少现在，离“做好”还有十万八千里。
