安全系数？不过是底气不足的遮羞布
我先讲个真事。一台液压泵的传动轴，设计寿命12000小时，结果跑了不到6000就断了，断口齐刷刷的，典型的旋转弯曲疲劳。翻图纸，安全系数标的1.5，材料是40Cr调质，按理说足够保守。结果呢？失效分析一做，硬度低了HRC 3个单位，表面粗糙度超差，圆角过渡还留了个0.2mm的台阶——这轴不死谁死？可设计那边嘴硬啊：“我们算出来的安全系数是1.7，怎么就不够？”我心里清楚，那1.7是咋来的？就是手册上查个A基疲劳极限，再乘几个系数，拍脑袋弄出来的。实测发现，同批次轴疲劳寿命最长的能到20000小时，最短的只有3500。差别在哪？硬度差个洛氏一两度，寿命直接腰斩。那些A基值、B基值，号称95%可靠度，其实都是小尺寸光溜溜试棒在实验室里拉压出来的，你拿到车间去看，铸锻焊热表处理一套下来，哪个零件能跟试棒一样？更可笑的是，好多设计连A基都懒得找，直接拿抗拉强度乘以0.35就敢当弯曲疲劳极限——这跟扔骰子有啥区别？
说白了，咱们行业里的“安全系数”，就是一块遮羞布。因为谁都清楚，疲劳寿命的分散性根本没法用单一系数兜底。我见过同一炉钢水、同一台机床干出来的齿轮，在台架上跑，寿命差七八倍。你跟谁讲理去？可标准不允许你坦白，非得让你给出一个准数，那怎么办？只能往保守里整，最后弄得零件贼重，材料浪费惊人。
看不见的残余拉应力，才是真正的杀手
如果问什么因素最操蛋——不是强度、不是硬度，是残余应力。尤其是表面那几十微米里头的拉应力。你想想，疲劳裂纹都是从表面萌生的，要命的是残余拉应力直接叠加在交变应力上，等于还没干活呢，材料先拉着一股劲儿。我做过对比试验：同样参数的渗碳齿轮，磨削之后酸洗检查，凡是有轻微烧伤发灰的，残余奥氏体一多，表层拉应力能到300MPa，疲劳寿命直接打三折。而规范喷丸的，压应力-500MPa进去，寿命翻两番不止。
可扎心的是，生产线上根本不管这个。质检就靠亮晶晶的酸洗看有无裂纹，残余应力？X射线衍射仪搁实验室吃灰呢。操作工嫌费事，班组长嫌影响节拍，老板一问设备多少钱，就没下文了。去年我们给风电齿圈做失效分析，断口上疲劳源密密麻麻，显微镜下一看，磨削沟痕底下藏的全是微观裂纹。但根据追溯，出厂时残余拉应力高达400MPa，就是因为砂轮磨钝了不及时修。你说怪谁？工艺卡上又没写残余应力该控多少——写了也白写，没人能在线测。
疲劳试验的结果，别太当真
我们搞工艺的天真过，以为按标准做一批S-N曲线就万事大吉。后来被现实扇了无数耳光。那年开发一个新件，照着国标做了8根旋转弯曲试样，应力梯度和零件实际受载差老远，拟合出一条漂亮的中值曲线。依据这个定出安全系数1.6。装机跑耐久，150小时就裂了，裂纹恰恰发源于刀痕和脱碳层交界处——而试验用的试样呢？表面镜面抛光还防锈处理了。这就好比用奥运选手的身体素质去预测普通人的寿命，纯属扯淡。

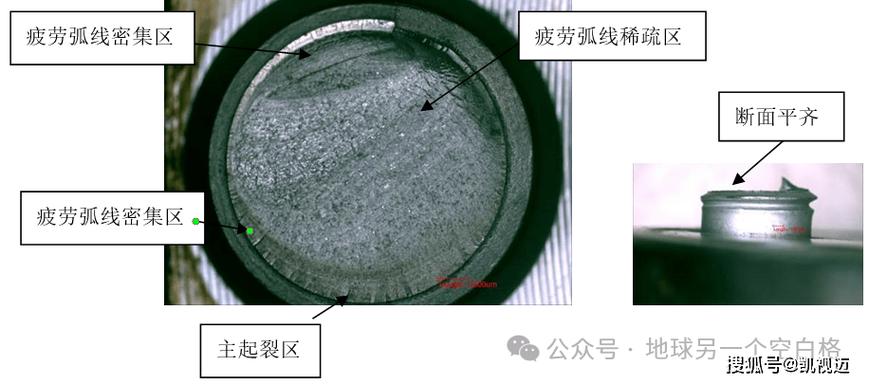

更不靠谱的是，疲劳试验的样本量普遍少得可怜。高周区一根应力级就两三个点，数据波动大得没边，但你为了交差，用最小二乘一拟合，R²一算，0.95，自我安慰“还行”。其实那纯粹是数学自嗨。真实构件还有尺寸效应、频率效应、腐蚀介质……没人能全模拟。我曾参与过一项螺栓疲劳寿命对比：室温大气下M10螺栓循环160万次断裂，同样载荷在盐水喷雾里，30万次就断了，断口还有沿晶特征。但设计手册里可找不到海水疲劳极限，你让他们咋算？
这个硬伤，产业化根本绕不开
我不否认学术上有进步，各种寿命预测模型满天飞，又是能量法又是临界距离。但一到生产线，全哑火。原因贼简单：从原材料到成品，变异环节太多，任何模型都抓不住这么多不确定性。钢厂批次波动、热处理炉温均匀性、刀具磨损、装夹偏差、操作工的午休情绪……累积起来，理论全崩。我们至今不知道一个零件真正能扛多久，因为根本没有哪个模型能实时消化造物过程中的混沌。所以设计只好无脑堆冗余：本来10毫米厚就够的板，做成20甚至30毫米，你问他依据啥，他说“经验”——其实就是怕担责，把浪费转嫁给老板和地球。
我不说空话。摆在台面上的硬伤就是：①残余应力测不准控不住，②小试样数据无法推广到实物，③分散性大到让统计学也尴尬。这三个窟窿补不上，所谓疲劳寿命设计就永远是半玄学半艺术，靠老师傅的感觉在撑着。只要产业化还在追求成本和质量的对撞，这个盲区就会一直存在——因为我们连自己造的零件表面到底拉还是压都说不清。
